吊车参数应用

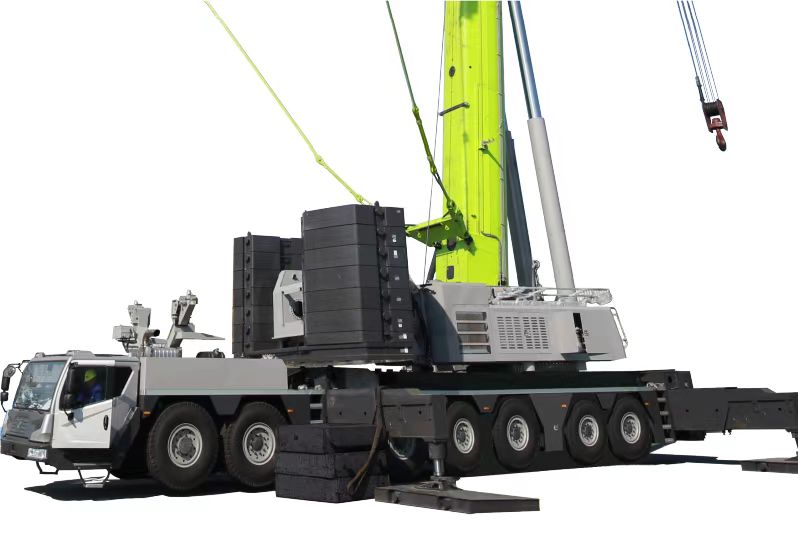

好的，中联重科ZAT6000H是一款600吨级的全地面起重机，其起重性能表是现场吊装作业的“圣经”。精通其应用是确保吊装安全、高效的关键。下面我将通过几个典型的工况案例，详细解析ZAT6000H起重性能表的实际应用方法和注意事项。
核心前提：理解性能表的构成
在分析案例前，必须明确性能表的几个关键变量：
- 工况（配置）：主臂长度、副臂长度（含角度）、超起装置（是否使用，以及超起半径和配重）。
- 工作幅度（半径）：吊钩中心到起重机回转中心的水平距离。
- 额定起重量：在特定工况和幅度下，允许起吊的最大重量。
- 限制条件：通常有两条主要曲线——强度限（结构承受能力） 和 稳定性限（整机抗倾覆能力），性能表取两者中的较小值。
应用案例一：风电设备吊装（典型大吨位工况）
场景描述： 在风电场吊装一支重110吨、长90米的风机叶片，需要将叶片提升至120米高度与机舱对接。现场地面坚实平整。
应用步骤：
确定吊装方案与工况：
- 此类高难度吊装通常采用“主臂 + 副臂 + 超起”工况。
- 查询ZAT6000H性能表，选择 “主臂84m + 副臂60m（安装角15°）” 的工况组合，总起升高度可超过140米，满足要求。
- 关键： 必须使用超起装置（如SSL工况），以提供额外的稳定性，大幅提升大幅度下的起重能力。
查询性能表：
- 目标重量：110吨。
- 目标幅度：由于叶片很长，吊点位置和起重机站位决定了工作幅度可能较大。假设经过计算，吊装时的工作幅度约为 28米。
- 在性能表中找到对应工况（84m主臂 + 60m副臂 + 超起），查看在 28米幅度 下的额定起重量。
- 查询结果示例： 在28米幅度下，额定起重量可能为 125吨。（注：此为示例值，请务必以官方最新性能表为准）
安全校核与决策：
- 对比： 所需重量110吨 < 额定起重量125吨。
- 安全余量： (125 - 110) / 110 ≈ 13.6%。这个余量考虑了吊具（约5-8吨）、风载、动态载荷等不确定因素。通常要求安全余量不低于10%-15%，因此此工况是可行的。
- 若余量不足： 如果查询到的额定重量是115吨，余量太小，则必须调整方案，例如：
- 减小幅度： 重新规划起重机站位，使幅度减小到26米或24米，此时额定起重量会增大。
- 增加配重： 检查是否使用了最大配重，超起半径是否已优化到最佳位置。
应用案例二：化工厂反应器安装（场地受限工况）
场景描述： 在化工厂密集设备区安装一台重95吨的反应器。周围有管廊和设备，起重机站位受限，最大幅度可能达到20米。
应用步骤：
确定吊装方案与工况：
- 起升高度不高，但幅度是关键限制。优先考虑使用 “纯主臂” 或 “主臂+塔式副臂” 工况，因为它们比带角度的副臂工况在同等幅度下起重能力更强。
- 假设反应器就位高度为25米，选择 “主臂48米” 工况即可满足高度要求，且结构更简单，准备时间短。
查询性能表：
- 目标重量：95吨（含吊具）。
- 目标幅度：受限场地，最大工作幅度 20米。
- 在性能表中找到“48米主臂”工况（假设使用全部配重，但未使用超起），查看20米幅度下的额定起重量。
- 查询结果示例： 可能为 105吨。
安全校核与决策：
- 对比： 95吨 < 105吨，安全余量约10.5%。
- 场地适应性检查： 这是关键！性能表基于坚实平整地面。
