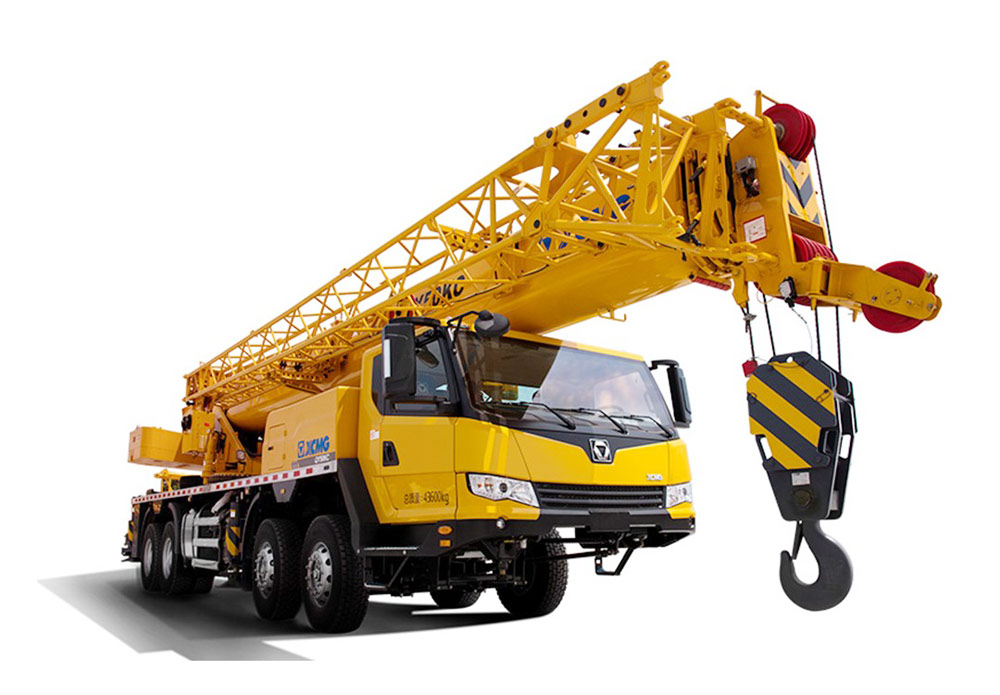

好的，我们来详细探讨一下徐工QY50KC汽车起重机（50吨级别）的起重性能表在不同典型工况下的应用案例。理解并正确应用性能表是确保吊装作业安全、高效的核心。

首先，理解QY50KC性能表的关键要素

在分析案例前，必须明确性能表的几个核心参数：

1. 工况（Configuration）： QY50KC通常有多种工况，最常见的是：

   • 主臂工况： 使用基本臂（约11米）和全部桁架式主臂（最长可达42米或更长）。这是最常用的工况。
   • 副臂工况（Fly Jib）： 在主臂末端加装副臂，用于需要更大起升高度但起重量要求不高的场合，如厂房内设备安装、钢结构安装等。

2. 幅度（Radius）： 吊钩中心线到起重机回转中心的水平距离。这是决定起重能力的首要因素。幅度越大，额定起重量越小。

3. 臂长（Boom Length）： 主臂伸出的长度。在相同幅度下，臂长越长，起重能力越低。

4. 额定起重量（Rated Capacity）： 在特定幅度和臂长下，起重机允许安全起吊的最大重量。这个数值已经包含了吊钩、索具的重量。

5. 支腿状态： 性能表是基于全伸支腿、打好水平的最佳支撑状态下制定的。如果支腿未全伸或地面不平整，实际起重能力会大打折扣，必须进行折减。

---

应用案例解析

假设我们手头有一份QY50KC主臂工况的性能表（简化示意）：

臂长 (米)	幅度 (米)	3	5	10	14	18	22	...
11.0	额定起重量 (吨)	50.0	38.0	20.5	-	-	-
18.5	额定起重量 (吨)	28.5	26.5	18.5	12.5	8.2	-
26.0	额定起重量 (吨)	18.0	17.5	15.0	11.5	8.0	5.8
34.0	额定起重量 (吨)	12.8	12.5	11.2	9.2	7.0	5.3
42.0	额定起重量 (吨)	9.0	8.8	8.0	6.8	5.5	4.3

案例一：设备卸车与就位（常规作业）

• 场景描述： 在空旷的工地现场，需要将一台重18吨的设备从卡车上吊下，并安装到15米外的混凝土基础上。基础旁有足够空间摆放吊车。
• 应用步骤：
  1. 确定吊装重量： 设备净重18吨，加上吊钩和索具约0.5吨，总吊装重量 W = 18.5吨。
  2. 规划吊装位置： 为了让吊车一次摆位完成卸车和就位，吊车应停在卡车和设备基础之间。预估最大作业幅度需要覆盖到基础位置，假设为 R = 12米。
  3. 查阅性能表：
     • 我们需要在幅度R=12米左右（表中无12米，需查看10米和14米两栏进行估算）找到能吊起18.5吨的臂长。
     • 看18.5米臂长一行：幅度10米时，起重量18.5吨；幅度14米时，起重量12.5吨。因此在12米幅度时，起重量大约在 16吨 左右，低于我们的需求18.5吨。此方案不可行！
     • 看11米基本臂一行：幅度10米时，起重量20.5吨，大于18.5吨。这意味着如果使用短臂，在10米幅度内作业是安全的。
  4. 调整方案： 将吊车向卡车和设备基础更靠近一些，确保整个吊装过程的幅度不超过10米。同时，由于作业高度不高，使用11米或18.5米臂
