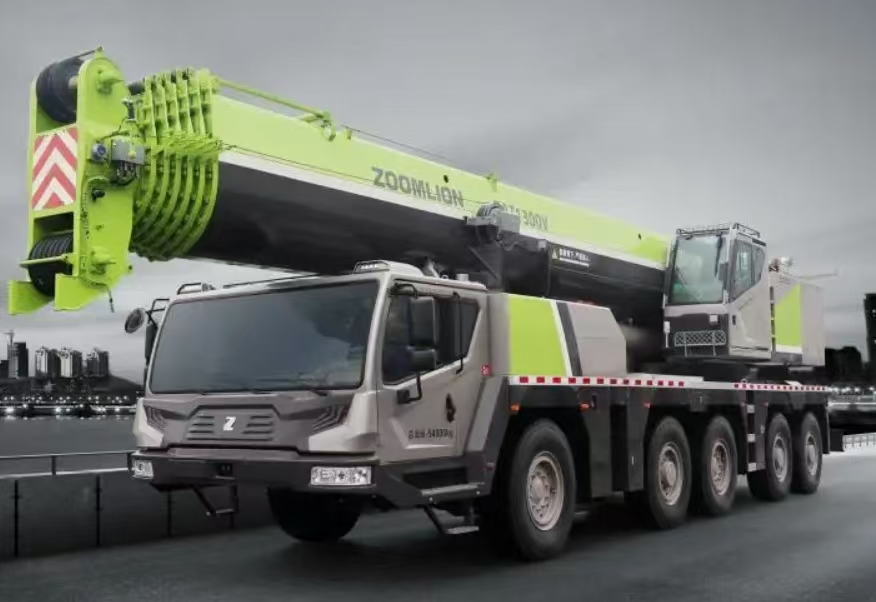

好的，中联重科STC13000V863是一款130吨级的汽车起重机，其起重性能非常强大且复杂。起重性能表是其安全高效作业的“圣经”。下面我将通过几个典型的应用案例，详细说明如何在不同工况下应用其起重性能表。

首先，理解性能表的关键要素

在分析案例前，必须明白STC13000V863性能表的几个核心参数和概念：

1. 主臂工况： 这是最常用的工况，主臂长度从13.5米到60米（可能通过加长节延伸至70米或更多）。性能表会根据主臂长度和工作幅度来确定额定起重量。
2. 副臂工况： 当需要更大的起升高度时，需要安装副臂。STC13000V863的副臂通常有9.5米、15.5米等组合。性能表会额外考虑主臂角度、副臂安装角度等因素。
3. 固定副臂工况： 副臂与主臂在一条直线上，用于最大起升高度。
4. 变幅副臂工况： 副臂与主臂有一个夹角，用于跨越障碍物。
5. 配重： STC13000V863通常有基本配重和可选配重（如39.5吨全配重）。性能表是基于特定配重计算的，使用不同配重时，起重能力不同。
6. 支腿工况： 分全支腿（360°全回转）和半支腿（侧方或后方作业）。性能表会明确标注适用的支腿模式，半支腿工况的起重能力远低于全支腿。
7. 工作幅度： 吊钩中心到起重机回转中心的水平距离。这是决定起重量的最关键因素之一，幅度越大，起重量越小。
8. 额定起重量 vs. 实际负荷： 性能表显示的是额定值，实际吊装重量必须小于等于此值，并需考虑吊钩、索具等吊具的重量。

应用案例解析

案例一：风电设备检修（主臂工况，中幅度作业）

• 场景： 在风电场更换一台风力发电机的齿轮箱。齿轮箱重量约25吨，安装高度约70米。
• 挑战： 起升高度要求高，但重量相对较轻（对130吨吊车而言）。
• 性能表应用步骤：
  1. 确定工况： 由于高度要求，需要使用“主臂+副臂”工况。假设现场空间允许使用全支腿。
  2. 查询性能表： 查看“主臂+固定副臂”性能表。我们需要一个组合臂长能达到70米以上。
  3. 匹配参数：
     • 假设我们使用主臂60米 + 副臂15.5米，总臂长约75.5米。
     • 目标重量25吨，我们需要找到在75.5米臂长下，能吊载25吨的最大工作幅度。
     • 查阅性能表：在75.5米臂长下，可能在幅度10-12米时，额定起重量约为28-30吨。
  4. 安全校核：
     • 重量： 25吨（设备）+ 0.5吨（吊钩索具）≈ 25.5吨 < 28吨（额定值），满足要求。
     • 幅度： 需要实地测量塔筒到吊车中心的距离，确保在安全幅度内（如12米）。
     • 抗风载： 高空作业风载大，性能表是在理想状态下，需留有充足余量。28吨的额定吊25.5吨，余量约10%，在天气良好时是可接受的，但需密切关注风速。
• 结论： 此工况下，性能表确认了STC13000V863有能力完成此项任务，并指导了臂长组合和站位选择。

案例二：厂房内设备安装（主臂工况，小幅度重物作业）

• 场景： 在新建厂房内安装一台大型压力机底座，重量95吨。厂房已封顶，但有足够的大门供吊车进入。设备需放置的位置离门口约15米。
• 挑战： 重量极大，接近吊车的极限能力，且工作空间受限。
• 性能表应用步骤：
  1. 确定工况： 重量大，需要使用最短主臂以获得最大起重能力。确认使用39.5吨全配重和全支腿工况。
