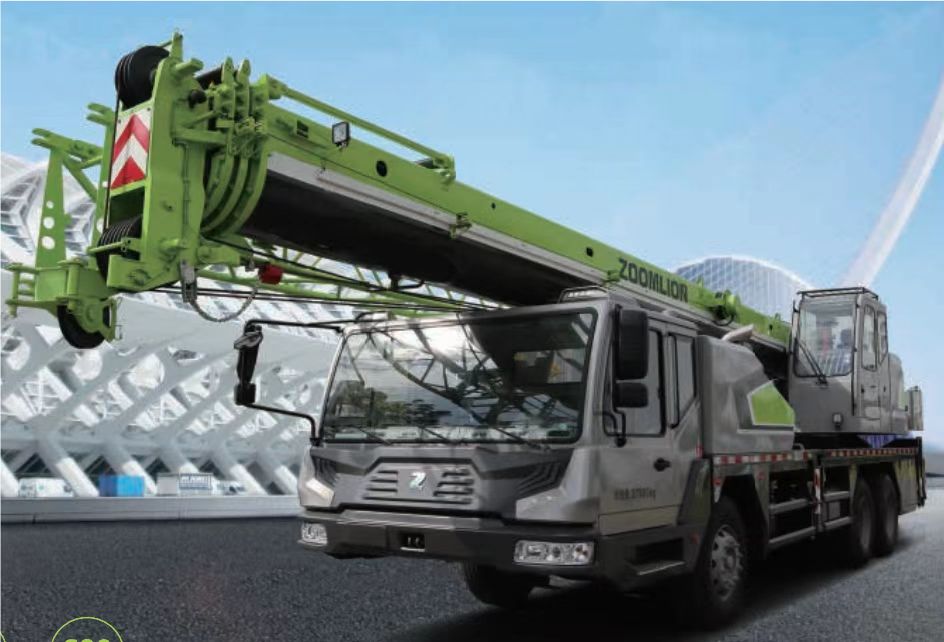

好的，中联重科ZTC201V4是一款20吨级的汽车起重机，其起重性能表是驾驶员和安全员在现场作业时必须严格遵守的“生命线”。下面我将通过几个典型的应用案例，详细说明如何在不同工况下查询和应用其起重性能表。

核心概念回顾：性能表的关键参数

在分析案例前，必须明确性能表上几个决定起重能力的核心参数：

1. 工作幅度（R）： 吊臂回转中心到吊钩垂直线的水平距离。幅度越大，起重能力越小。
2. 臂长（L）： 主臂伸出的长度。臂长越长，在相同幅度下的起重能力越小。
3. 支腿工况： 全伸支腿（最稳定）或半伸支腿。性能表通常基于全伸支腿工况。
4. 配重： ZTC201V4通常标配5.5吨配重。性能表数据基于标配配重。

重要原则： 实际起吊重量必须小于或等于性能表对应幅度和臂长下的额定起重量，并需考虑安全系数（通常为75%-85%，视情况而定）。

应用案例一：厂房内设备安装（中短臂、小幅度工况）

• 场景描述： 需要将一台重4.5吨的机器设备，吊装到离厂房柱子基础约5米远的位置。厂房净高10米，场地平整坚实。
• 应用步骤：
  1. 确定工况： 场地良好，使用全伸支腿。设备重量4.5吨。
  2. 确定幅度（R）： 吊车停好位置后，测量回转中心到设备安装点的水平距离约为7米（需考虑车体宽度和就位点距离）。
  3. 确定所需臂长（L）： 设备需吊装到基础上，基础高0.5米，加上吊索具高度，起升高度约需8米。查ZTC201V4的起升高度表，使用10.2米的基本臂即可轻松满足要求，且留有余量。
  4. 查询性能表：
     • 找到 “主臂工况” 性能表。
     • 在“臂长”列中找到 10.2米。
     • 在“幅度”行中找到 7米。
     • 交叉查询：在ZTC201V4的性能表中，10.2米臂长、7米幅度下的额定起重量通常在7.5吨左右（请以实际性能表为准）。
  5. 安全验证：
     • 设备重量4.5吨 < 额定起重量7.5吨。
     • 安全系数 = 4.5 / 7.5 = 60%，在安全范围内。
  6. 结论： 此工况安全，可以作业。但需注意缓慢操作，避免设备在空中摇摆撞击厂房结构。

应用案例二：路边绿化树吊栽（全伸臂、大幅度工况）

• 场景描述： 在路边绿化带栽种一棵重约3吨、带土球的大树。吊车需停在路边，树木放置点离路缘石有8米远。上方有少量电线，需使用较长臂杆绕过。
• 应用步骤：
  1. 确定工况： 路边作业，务必全伸支腿以确保稳定性。树木重量3吨。
  2. 确定幅度（R）： 这是关键。吊车中心到树木放置点的距离可能达到10米甚至12米。
  3. 确定所需臂长（L）： 为了避开电线并获得足够的起升高度，可能需要伸出较长的臂。假设需要24米左右的臂长。
  4. 查询性能表：
     • 在 “主臂工况” 性能表中，找到臂长 24米 那一行。
     • 查找幅度 12米 对应的额定起重量。查表可知，ZTC201V4在24米臂、12米幅度下的起重量可能仅为2.2吨左右（请以实际性能表为准）。
  5. 安全验证与决策：
     • 问题出现：树木重量3吨 > 额定起重量2.2吨。严重超载，绝对禁止吊装！
  6. 调整方案：
     • 方案A（优选）： 重新定位吊车。尝试将吊车尽可能靠近绿化带停放，将幅度从12米减小到9米。查表：24米臂、9米幅度下的起重量
