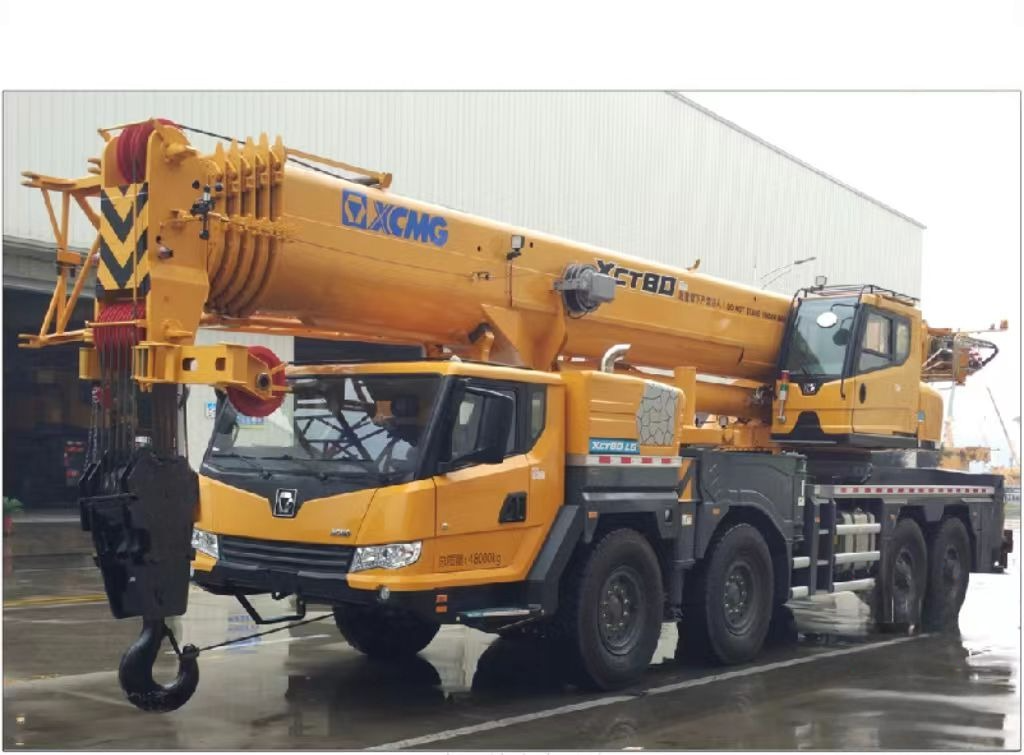

好的，我们来详细解析一下徐工XCT80L6(G1)这款80吨级汽车起重机在不同工况下，如何应用其起重性能表进行实际作业规划。

核心要点：理解性能表的关键参数

在查看任何性能表之前，必须理解其核心逻辑：

1. 幅度： 吊臂回转中心到吊钩垂直线的水平距离。这是决定起重能力的首要因素。幅度越大，起重能力越小。
2. 臂长： 主臂伸出的长度。臂长越长，在相同幅度下的起重能力越低。
3. 支腿工况： 全伸支腿（提供最大稳定性）还是半伸支腿（作业空间受限时使用）。XCT80L6(G1)的性能表严格区分这两种工况。
4. 配重： 主车后方安装的配重块重量。XCT80L6通常有31.5吨的基本配重，某些极限工况可能需要额外配重。

黄金法则：在起吊任何重物前，必须根据计划的幅度和臂长**，在对应的性能表中查得额定起重量，并且确保吊物的实际重量（包括吊钩、索具的重量）小于该额定起重量的75%-90%（根据公司安全规定，通常留有安全余量）。

---

应用案例场景分析

我们假设一个典型的施工现场：需要将一批预制混凝土梁吊装到桥墩上。

案例一：近距离、重物吊装（使用基本臂）

• 工况描述： 将一块重30吨的预制梁吊起，并旋转安装到距离起重机中心仅7米的桥墩基础上。现场作业空间开阔，可以使用全支腿。
• 应用性能表步骤：
  1. 确定工况： 全伸支腿，主臂工况（未使用副臂）。
  2. 查找对应性能表： 找到XCT80L6(G1) “全伸支腿、主臂起重性能表”。
  3. 确定关键参数：
     • 幅度： 7米。
     • 臂长： 由于距离很近，通常使用基本臂（13.2米） 或稍伸出一点即可，我们选择臂长范围在13.2米至18米之间。
  4. 查表： 在表中，找到“幅度7米”这一列，向下查看不同臂长对应的起重量。
     • 你会发现在7米幅度下，即使臂长伸到30多米，其额定起重量也远大于30吨（通常在50吨以上）。
     • 查得结果： 7米幅度，臂长18米时，额定起重量约为53吨。
  5. 安全验证：
     • 实际吊重：30吨（预制梁）+ 0.5吨（吊钩索具）≈ 30.5吨。
     • 安全余量计算：30.5吨 / 53吨 ≈ 57.5%。这个余量非常充足，作业安全。
  6. 决策： 此工况非常轻松，起重机能力绰绰有余。操作员需要注意平稳起钩和回转，防止重物摆动。

案例二：中远距离、较大高度吊装（使用长主臂）

• 工况描述： 需要将一台重15吨的空调机组吊到离地40米高的楼顶。起重机中心到安装点的水平距离（幅度）约为20米。
• 应用性能表步骤：
  1. 确定工况： 全伸支腿，主臂工况。
  2. 查找对应性能表： 同样使用 “全伸支腿、主臂起重性能表”。
  3. 确定关键参数：
     • 幅度： 20米。
     • 臂长： 需要达到高度40米。考虑吊钩和索具长度，主臂长度至少需要 40米 / sin(仰角)。粗略估算，主臂需伸出至40米以上。我们计划使用42米左右臂长。
  4. 查表： 在表中，找到“幅度20米”这一列，向下找到对应“42米”臂长（或最接近的行）。
     • 查得结果： 20米幅度，42米臂长时，额定起重量约为16.5吨。
  5. 安全验证：
     • 实际吊重：15吨 + 0.5吨 ≈ 15.5吨。
     • 安全
