好的，我们来详细解析一下徐工QY12B.5汽车起重机在不同工况下起重性能表的应用案例。

首先，需要明确一个核心概念：起重性能表是吊车安全作业的生命线，任何吊装作业前都必须严格查阅。

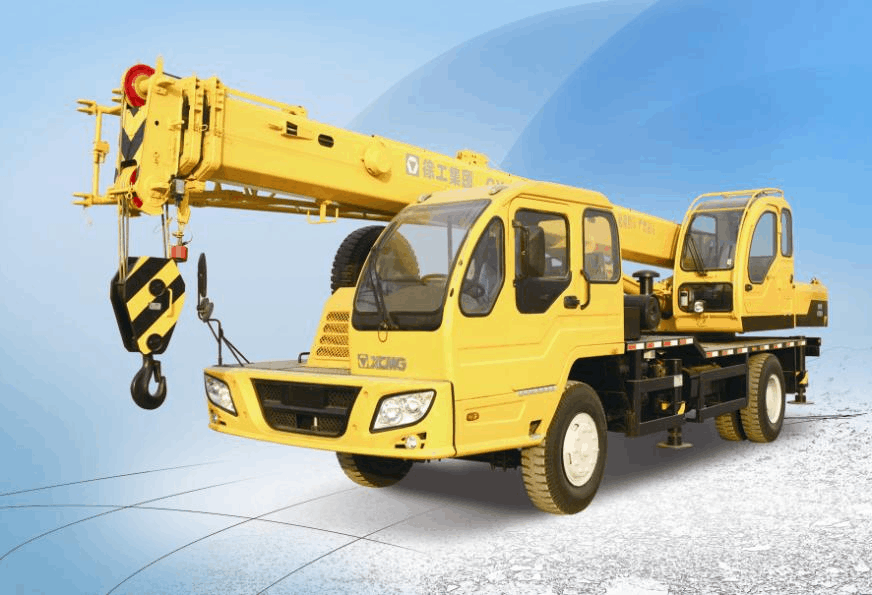

徐工QY12B.5是一款12吨级的汽车起重机，其起重能力强烈依赖于两个关键因素：

1. 工作幅度（吊臂回转中心到吊钩垂直线的水平距离）：幅度越大，起重能力越小。
2. 吊臂长度：臂伸得越长，起重能力越小。

性能表通常会根据不同的支腿工况（全支腿、半支腿、不用支腿）和不同的吊臂组合（基本臂、全伸臂、副臂）来列出数据。我们以最常见的全支腿、水平支腿工况为例进行说明。

---

案例一：厂房内设备安装（短距离、重物、精准定位）

• 场景描述：需要将一台重达8吨的机器设备，吊装到厂房内一个基础上，吊装高度约5米，设备需要精准就位。
• 工况分析：
  • 吊重：8吨。
  • 作业半径：由于在厂房内，空间受限，预计幅度在5米左右。
  • 臂长：高度要求不高，使用基本臂（9.15米）或伸出少量臂节即可满足。
• 查阅性能表（假设数据）：
  • 在 “全支腿、基本臂（9.15m）” 工况下，性能表可能显示：
    • 3米幅度：额定起重量 12吨
    • 4米幅度：额定起重量 10吨
    • 5米幅度：额定起重量 8.5吨
    • 6米幅度：额定起重量 7吨
• 应用与决策：
  1. 安全性判断：设备重8吨，在5米幅度下的额定起重量为8.5吨。8吨 < 8.5吨，满足安全要求，但余量很小（仅0.5吨）。
  2. 操作要点：
     • 必须全伸支腿，确保地基坚实。
     • 考虑到吊索具的重量（约0.2-0.3吨），实际总吊重已接近8.3吨，非常接近极限。操作必须极其平稳，严禁急起急停。
     • 如果条件允许，可以尝试将设备稍微靠近吊车一点，将幅度控制在4.5米以内，这样额定起重量会更大（可能达到9吨以上），安全余量更充足。
     • 此工况下，起重机的力矩限制器（重量指示器）会实时监控，操作手需密切关注。

---

案例二：楼顶安装空调机组（幅度大、高度高）

• 场景描述：需要将一台重1.5吨的中央空调外机吊到10层楼顶（离地高度约30米），楼前有空地，但距离楼体有一定距离。
• 工况分析：
  • 吊重：1.5吨。
  • 作业半径：吊车需要停在楼前空地上，吊臂要伸过楼顶边缘并留出安全距离。假设吊车中心到楼顶吊装点的水平距离为14米。
  • 臂长：高度30米，加上吊钩滑轮组和安全余量，至少需要35米以上的臂长。QY12B.5主臂全伸为24.5米，可能需要加副臂。
• 查阅性能表（假设数据）：
  • 首先看 “全支腿、主臂24.5米” 工况：
    • 16米幅度：额定起重量可能只有1.2吨（<1.5吨），无法满足要求。
    • 14米幅度：额定起重量可能为1.8吨（>1.5吨），但臂长24.5米不够高。
  • 然后查阅 “全支腿、主臂+副臂” 工况（例如副臂加长后总臂长35米）：
    • 14米幅度：额定起重量 1.6吨
    • 16米幅度：额定起重量 1.3吨
• 应用与决策：
  1. 安全性判断：在总臂长35米、幅度14米的工况下，额定起重量1.6吨 > 设备重1.5吨。方案可行。
  2. 操作要点：
