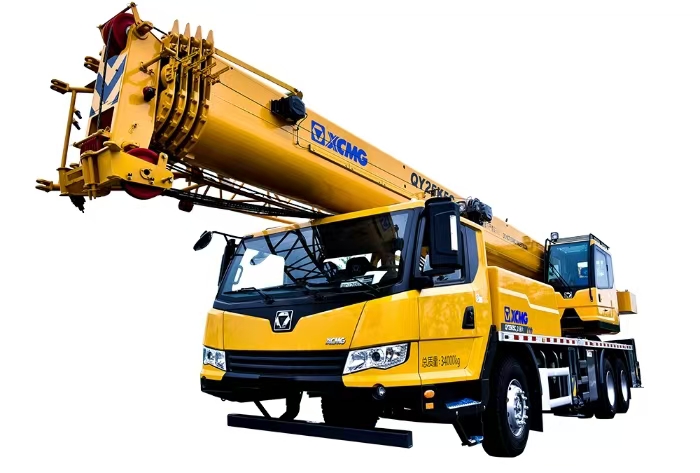

好的，我们来详细解析一下徐工QY25K5C-2这款25吨级汽车起重机的起重性能表在实际工作中的应用案例。

首先，要理解性能表的应用，必须掌握其核心原则：起重能力是工作幅度（吊臂回转中心到吊物重心的水平距离）和吊臂长度的综合函数。 幅度越大、吊臂伸得越长，起重能力就越小。

徐工QY25K5C-2的起重性能表通常会分为几个主要部分：

1. 主臂工况表： 最常用的工况，吊臂全部为桁架式主臂。
2. 副臂工况表： 当需要更大的起升高度时，在主臂末端加装副臂。
3. 支腿跨距要求： 性能表的数据都是在特定支腿全伸（通常是半伸或全伸）的情况下测得的。

---

应用案例解析

以下是几个不同场景下的具体应用案例，展示如何查询和使用性能表。

案例一：厂房内设备安装（标准主臂工况）

• 场景描述： 需要将一台重10吨的设备吊装到厂房内预先做好的基础上。基础距离吊车停放位置约10米。厂房净高12米。
• 应用步骤：
  1. 确定关键参数：
     • 吊装重量 (W)： 10吨
     • 工作幅度 (R)： 10米
     • 所需起升高度 (H)： 设备高度 + 索具高度 + 安全余量 ≈ 1.5米 + 1米 + 0.5米 = 13米（因此吊钩最高点需达到13米）
  2. 查询性能表（主臂部分）：
     • 找到对应10米幅度的那一列。
     • 向下查看不同臂长下的额定起重量。
     • 例如，在10米幅度下：
       • 臂长10.4米时，额定起重量可能为20.5吨。
       • 臂长17.6米时，额定起重量可能为11.2吨。
       • 臂长24.8米时，额定起重量可能为7.0吨。
  3. 分析与决策：
     • 验证重量： 我们需要吊10吨，在10米幅度、17.6米臂长下，额定起重量11.2吨 > 10吨，满足要求。
     • 验证高度： 17.6米的臂长，在10米幅度下，吊钩的最大起升高度可以通过勾股定理估算（√(17.6² - 10²) ≈ 14.5米），高于所需的13米，满足要求。
     • 结论： 使用17.6米左右的臂长，在10米幅度下进行此次吊装是安全可行的。吊装前需确保支腿全伸，地面坚实。

案例二：路边绿化树移植（小幅度、近距离吊装）

• 场景描述： 吊运一棵带土球的重约8吨的大树，吊车可以紧挨着树坑停放。预计工作幅度非常小，约4米。
• 应用步骤：
  1. 确定关键参数： W=8吨， R≈4米。
  2. 查询性能表：
     • 找到幅度3米或4米的列。这是吊车能力最强的工况。
     • 即使在最长主臂（24.8米或31米）下，4米幅度的额定起重量也远大于8吨（可能超过20吨）。
  3. 分析与决策：
     • 重量不是问题： 吊车能力绰绰有余。
     • 关注点转移： 此时的重点不再是性能表的最大值，而是：
       • 吊臂角度： 幅度很小意味着吊臂几乎竖直，要特别注意吊臂顶端与周围障碍物（如电线、屋檐）的安全距离。
       • 后方区域： 小幅度吊装时，起重机的后方和侧方区域是危险区，严禁站人，因为一旦发生倾覆，这个区域最危险。
       • 地面压力： 虽然幅度小，但重量全部集中在支腿上，需确保地面承压能力足够。

案例三：跨越低矮障碍物安装空调外机（主臂仰角与幅度计算）

• 场景描述： 在一栋6层楼（约18米高）的楼顶安装大型中央空调外机，重4吨。楼前有一排
