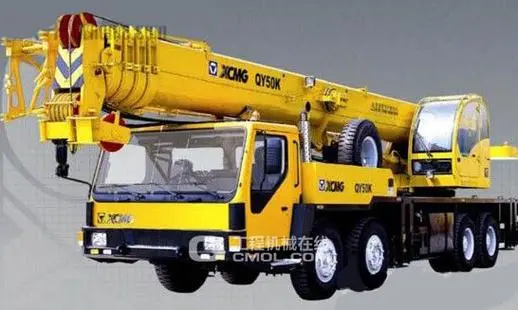

好的，徐工QY50K是一款非常经典的50吨级汽车起重机，其起重性能表是司机和指挥人员进行每一次吊装作业的“圣经”。能否正确应用性能表，直接关系到作业的安全与效率。
下面我将通过几个不同工况的实际应用案例，详细说明如何查询、解读和应用QY50K的起重性能表。
案例一：城市建筑工地——安装预制楼梯（主臂工况）
工况描述：
- 吊装物： 钢筋混凝土预制楼梯
- 吊装物重量： 约12吨
- 作业半径： 预计14米（因为建筑物边缘距离吊车停放点约12米，需留有余量）
- 现场条件： 工地内，地面坚实平整，使用全支腿。
应用性能表步骤：
确定工况参数：
- 臂长： 由于作业半径14米不算远，首先考虑使用主臂。查询性能表，14米半径通常在主臂基本臂（约10.8米）或稍长臂长的覆盖范围内。我们假设使用18.3米的主臂长度。
- 幅度（半径）： 14米。
- 配重： 通常QY50K会安装全部标配配重（如16.5吨）。
查询性能表（主臂工况表）：
- 找到对应 “18.3米臂长” 和 “14米幅度” 的交叉点。
- 查表得知，在该工况下，起重机的额定起重量约为 14.5吨。
安全分析与决策：
- 重量对比： 吊物重12吨 < 额定起重量14.5吨。从重量上看是安全的。
- 考虑安全余量： 通常要求实际起重量不超过额定起重量的75%-90%（视公司安全规定而定）。按80%计算，14.5吨 * 80% = 11.6吨。我们的吊物12吨略高于此值，但仍在额定重量内。此时需要格外谨慎，确保重量计算准确，无超载风险。
- 结论： 此工况可行，但必须精确核实楼梯重量（查看铭牌），并确保吊装过程中幅度稳定，严禁变幅到大于14米的半径。
案例二：郊外变电站——吊装变压器（副臂工况）
工况描述：
- 吊装物： 电力变压器
- 吊装物重量： 约8吨
- 安装高度： 变压器需安装到约25米高的平台上。
- 作业半径： 由于周围有设备，吊车需在20米外作业。
- 现场条件： 郊外，地面经过处理，使用全支腿。
应用性能表步骤：
确定工况参数：
- 臂长： 25米高度 + 吊索具高度 ≈ 27米。主臂全伸可能不够或处于性能极限，因此必须使用副臂。假设主臂全伸（40.8米）+ 副臂（9.5米），总臂长约为50.3米。
- 幅度（半径）： 20米。
- 配重： 全配重。
查询性能表（副臂工况表）：
- 副臂性能表通常按主臂角度或主臂长度+副臂安装角度列出。假设副臂安装角为30度。
- 找到对应 “主臂40.8米，副臂9.5米，安装角30°” 和 “20米幅度” 的交叉点。
- 查表得知，在该工况下，额定起重量可能约为 9.5吨。
安全分析与决策：
- 重量对比： 吊物重8吨 < 额定起重量9.5吨。安全。
- 关键点：
- 风载！ 高空作业，特别是带有较大体积的副臂，风的影响巨大。性能表是在理想无风状态下制定的。必须查阅天气预报，若风速超过规定（如QY50K可能要求工作风速低于6级），应停止作业。
- 稳定性： 长臂架、大半径下，起重机的稳定性下降，操作必须平稳柔和。
- 结论： 此工况在天气良好、操作规范的前提下是可行的。需重点监控风速，并可能需要在吊物上系牵引绳防止旋转。
