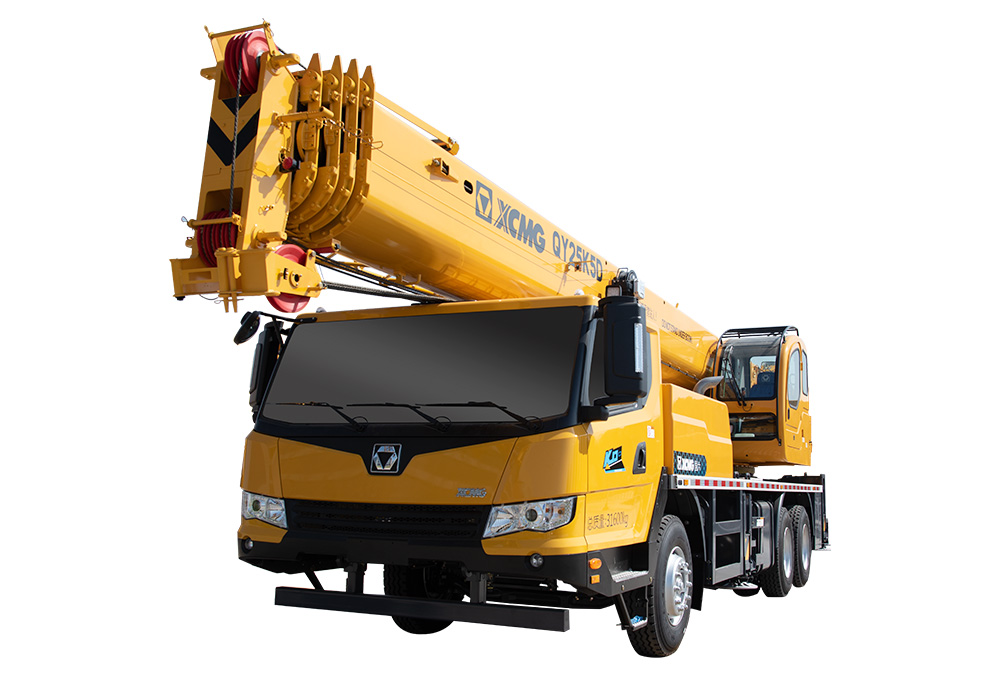

好的，我们来详细解析一下徐工QY50K5D_5汽车起重机在不同工况下，如何应用其《起重性能表》进行安全、高效的吊装作业。

首先，明确几个关键概念：

• QY50K5D_5： 50吨级，5节U形主臂，D系列改进型。
• 起重性能表： 一张规定了在特定工况配置下（如臂长、幅度），起重机最大允许起重量的表格。它是安全操作的基石，具有法律效力，严禁超载。
• 核心工况参数： 主要受幅度、臂长、支腿工况（全伸/半伸）以及是否使用副臂 影响。

---

应用案例一：基础吊装 - 工地预制板安装

• 场景描述： 在一个建筑工地，需要将一块重约15吨的钢筋混凝土预制板吊装到5米高的位置。现场地面坚实平整，有足够空间全伸支腿。
• 应用步骤：
  1. 确定工况：
     • 支腿工况： 地面良好，选择全伸支腿。这是最稳定、起重能力最强的工况。
     • 臂长： 安装高度约5米，加上吊索具和安全高度，主臂需要伸出约10.5米即可安全作业。
     • 幅度： 起重机需停靠在离安装点一定距离的位置。假设经测量，吊钩中心到起重机回转中心的水平距离（即幅度）为7米。
  2. 查阅性能表（全伸支腿工况）：
     • 找到对应 10.5米臂长 的那一行。
     • 在那一行中找到 7米幅度 对应的列。
     • 交叉点的数值，即为该工况下的最大额定起重量。查QY50K5D_5性能表，在10.5米臂、7米幅度下，额定起重量通常在28吨左右。
  3. 安全判定与操作：
     • 判定： 预制板重15吨 < 额定起重量28吨。安全，可以作业。
     • 操作要点： 虽然起重能力充裕，但仍需缓慢起钩，平稳回转，避免急停急走，防止重物摆动。

---

应用案例二：中距离、大臂长吊装 - 厂房钢梁安装

• 场景描述： 在建设一个单层厂房，需要将一根重9吨的钢梁安装到离地12米高的柱顶上。由于场地限制，起重机必须停在较远的位置，预计工作幅度为14米。
• 应用步骤：
  1. 确定工况：
     • 支腿工况： 地面良好，依然选择全伸支腿。
     • 臂长： 安装高度12米，需要主臂长度至少18米以上（考虑吊具和安全余量）。
     • 幅度： 14米（这是一个关键且不利的参数）。
  2. 查阅性能表（全伸支腿工况）：
     • 找到 18米以上臂长（例如18.5米或21米）的行。
     • 找到 14米幅度 的列。
     • 重要发现： 此时性能表显示的值会急剧下降。例如，在21米臂、14米幅度下，额定起重量可能只有10吨左右。
  3. 安全判定与风险分析：
     • 判定： 钢梁重9吨 < 额定起重量10吨。理论上安全，但安全余量极小（仅1吨）。
     • 风险分析：
       • 重量误差： 钢梁实际重量是否精确？有无附着物？
       • 吊具重量： 必须将吊钩、索具的重量（通常0.5-1吨）计算在内。9吨（钢梁）+ 0.8吨（吊具）= 9.8吨，已非常接近极限。
       • 风载与动态载荷： 钢梁受风面积大，起吊回转时会产生动载，极易导致超载。
     • 决策： 此工况风险极高，不建议直接作业。 应尝试：
       • 优化吊点： 让起重机尽量靠近安装点，减小工作幅度。
       • 使用更长的臂长： 虽然更长臂长起重能力会下降，但28米臂
