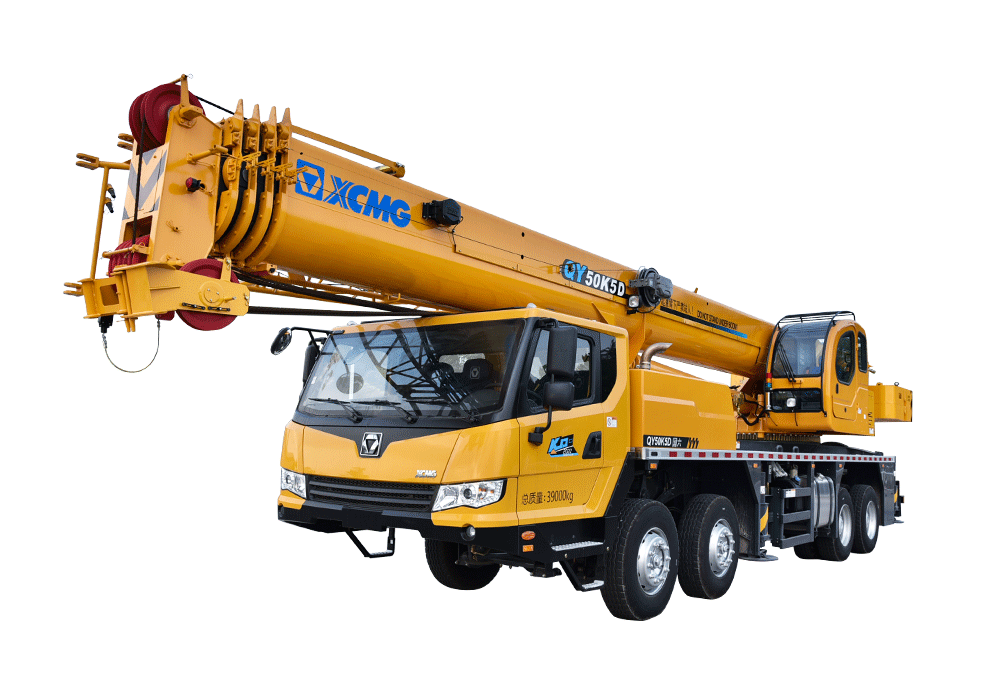

好的，我们来详细解析一下徐工QY50K5D汽车起重机在不同工况下，如何应用其《起重性能表》进行实际作业。
首先，请明确一个核心概念：起重性能表是吊车安全作业的生命线，任何操作都必须以其为依据。 QY50K5D的性能表会根据支腿全伸、不同臂长、不同工作幅度以及是否使用副臂等条件，列出对应的额定起重量。
案例一：城市建筑工地 - 预制楼板吊装
- 工况描述：在一个空间受限的城市工地，需要将一块重约18吨的预制楼板吊装到10层楼高（约30米）的指定位置。工地地面为硬化水泥地，坚实平整。
- 应用性能表步骤：
- 确定工况：这是最常用的工况，使用主臂，支腿全伸。
- 确定臂长：作业高度30米，加上吊钩、索具的高度以及安全余量，主臂长度至少需要34米以上。我们选择38.5米的主臂工况。
- 确定幅度（工作半径）：由于工地空间受限，吊车无法非常靠近建筑物。假设楼板堆放点与安装点的水平距离为14米。那么，工作幅度（半径）就是14米。
- 查表：找到QY50K5D性能表中“支腿全伸、主臂38.5米”的这一栏，横向查看“幅度14米”对应的额定起重量。假设查表结果为 20吨。（注：此为示例值，请以实际性能表为准）
- 安全判定：预制楼板重18吨，小于查表所得的额定起重量20吨。结论：此工况安全，可以作业。
- 注意事项：
- 必须确保支腿完全伸出，地面坚实。
- 18吨 / 20吨 = 90%的负载率，已经属于重载作业，操作需格外平稳，严禁斜拉歪吊。
- 需考虑风载影响，特别是楼板面积大，风阻大。
案例二：厂房内设备安装 - 使用副臂
- 工况描述：在一个高大的钢结构厂房内，需要将一台重约5吨的核心设备安装到屋顶钢梁上，安装点垂直高度约35米，但厂房内有障碍物，吊车需要在一定距离外作业。
- 应用性能表步骤：
- 确定工况：主臂高度可能不够或幅度受限，需要启用副臂（飞臂）。QY50K5D通常配有桁架式副臂，如9.5米或15.5米。
- 确定臂长组合：假设主臂伸长至40.6米，加上9.5米的副臂，总臂长为50.1米。副臂有多个安装角（如0°, 15°, 30°），这里选择 15° 仰角以获得更好的作业幅度。
- 确定幅度：由于障碍物，吊车中心距离安装点的水平距离为20米。
- 查表：找到性能表中“支腿全伸、主臂+副臂50.1米、副臂角度15°”的专门性能表。横向查找“幅度20米”对应的额定起重量。假设查表结果为 6.2吨。
- 安全判定：设备重5吨，小于额定起重量6.2吨。结论：此工况安全。
- 注意事项：
- 副臂工况的起重能力远低于主臂工况，必须使用专门的副臂性能表，绝不可凭经验估算。
- 副臂工况下，起重机的稳定性和刚性下降，操作必须极其缓慢、平稳。
- 要仔细计算吊装高度，确保副臂有足够的仰起空间，不会与厂房顶部碰撞。
案例三：跨距作业（不全伸支腿）或狭窄场地
- 工况描述：在一条狭窄的乡村道路上进行管道铺设，一侧是农田，另一侧是水沟。吊车无法完全伸出两侧支腿，只能进行跨距作业（即只伸出部分支腿，或使用特定支腿模式）。
- 应用性能表步骤：
- 确定工况：这是高风险特殊工况！QY50K5D的性能表通常会提供“不全伸支腿”或“侧方/后方作业”的特殊性能表。必须严格按照吊车操作手册中对此种支腿
