好的，我们来详细解析一下徐工QY40KC-I汽车起重机在不同工况下起重性能表的应用案例。

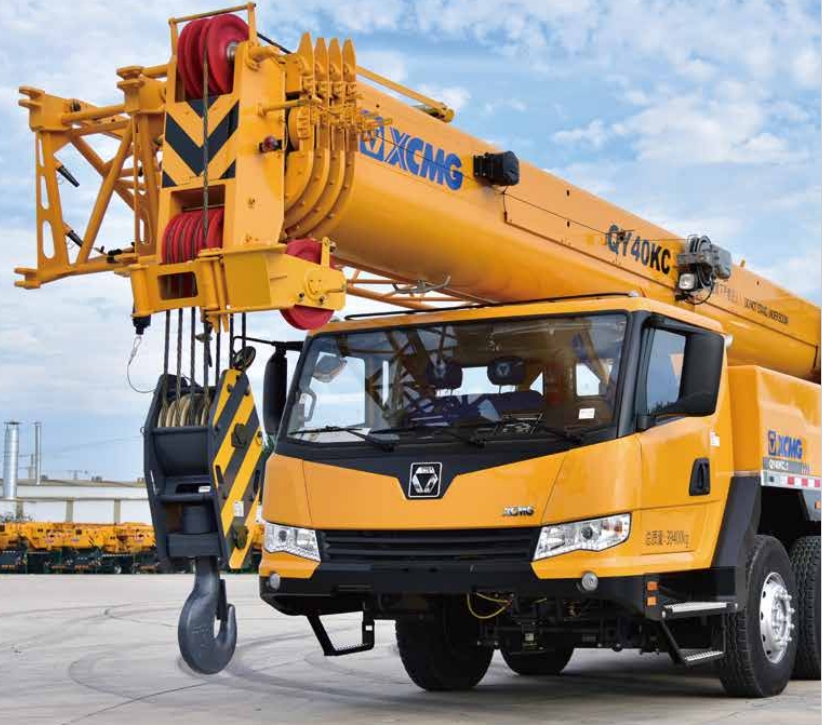

首先，需要明确一个核心概念：起重性能表是吊车安全作业的生命线，绝对不能凭经验估算。 QY40KC-I作为一款40吨级的起重机，其起重能力会随着工作幅度（吊臂回转中心到吊钩的水平距离）、臂长、以及是否使用副臂这三个关键因素发生巨大变化。

第一步：理解性能表的关键要素

在查看任何案例前，你必须能读懂性能表。QY40KC-I的性能表通常如下结构（数值为举例，非真实数据，请务必以随车《使用说明书》中的官方性能表为准）：

工作幅度 (m)	主臂 10.4m	主臂 17.6m	...	主臂 34.6m (全伸臂)	主臂+副臂 (组合工况)
3	40.0	35.0	...	-	-
5	38.0	33.0	...	15.0	-
8	30.0	28.0	...	12.5	-
10	22.0	21.5	...	10.0	8.0 (副臂工况示例)
...	...	...	...	...	...
16	-	10.0	...	5.5	4.0

解读要点：

1. 臂长越短，幅度越小，起重能力越大。 表格左上角的数值最大。
2. 幅度越大，起重能力越小。 同一臂长下，向右看，数值递减。
3. 臂长越长，起重能力越小。 同一幅度下，向下看，数值递减。
4. “-”表示此工况下不允许吊载或超出稳定性范围。
5. 性能表数值已包含吊钩重量。
6. 必须考虑地基情况，软土地基需要打折。

---

第二步：实际应用案例

案例一：设备卸车与就位（最常用工况）

• 场景： 在工地现场，需要将一台重28吨的设备从卡车上吊下，并安装到15米外的混凝土基础上。基础高度约1米。
• 应用步骤：
  1. 确定吊装重量： 设备重28吨。询问司机设备重量或查看单据，务必准确。加上索具重量（假设0.5吨），总吊装重量约为 28.5吨。
  2. 确定所需工作幅度：
     • 卸车时： 卡车宽度约2.5米，吊车需与卡车保持安全距离，假设吊车中心距设备中心约6米。
     • 就位时： 设备需吊过基础，幅度可能更大，假设最大幅度为8米。
  3. 选择臂长： 设备不高，无需长臂。为获得最大起重能力，应使用最短的主臂，即 10.4米 或 17.6米（根据现场空间选择）。
  4. 查性能表（以10.4米臂为例）：
     • 在“主臂10.4m”列下，找到“工作幅度8m”对应的起重能力。假设表中数据为 30.0吨。
  5. 安全校核：
     • 30.0吨（性能表值） > 28.5吨（实际吊重），理论上是安全的。
     • 关键考虑： 必须确保吊车支腿完全伸出，支撑在坚实平整的地面上（最好是混凝土路面）。如果是土地，需使用路基箱。严禁在幅度6米时能吊动，就冒险在8米幅度下回转，必须保证在整个移动路径上的最大幅度（8米）下都有足够的能力。
  6. 结论： 此工况下，使用短臂，严格控制幅度在8米以内，作业安全。

案例二：高空安装作业（使用全伸主臂）

• 场景： 在厂房内安装通风管道，管道重4吨，安装高度离地20米。
• 应用步骤：
  1. 确定吊装重量： 管道重4吨 + 索具0.2吨 ≈ 4.2吨。
  2. 确定工作幅度：
