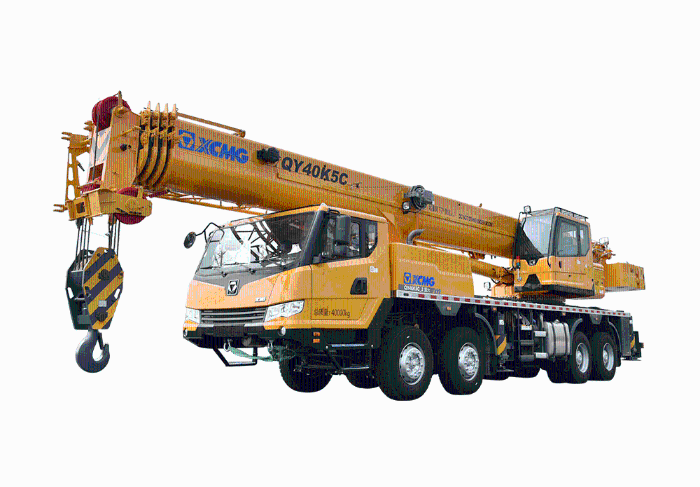

好的，我们来详细解析一下徐工QY40K5C_2这款40吨级汽车起重机的起重性能表在不同工况下的应用案例。

首先，要理解性能表的应用，必须牢记几个核心原则：

1. 工况决定性能表： 性能表不是唯一的，它根据起重机的支腿伸展状态、配重配置、臂长和臂架组合而变化。QY40K5C_2主要有基本臂（10.8米）、主臂（10.8-40米）、主臂+副臂（主臂全伸+7.5米或15米副臂）等工况。
2. 性能表是二维的： 表格的横轴通常是工作幅度，纵轴是臂长，交叉点就是该条件下的额定起重量。
3. 超载是绝对禁止的： 性能表上的数值是极限值，实际作业中必须考虑安全余量，并严格遵守。

---

应用案例场景分析

案例一：工地设备卸车与就位（典型主臂工况）

• 场景描述： 在施工现场，需要将一台重量为12吨的空气压缩机从卡车上吊起，并安装到20米外的混凝土基础上。基础周围空间开阔，支腿可以全伸。
• 应用步骤：
  1. 确定工况： 场地良好，使用全支腿工况。吊装距离不远，臂长不需要很长，预计在20米以内。使用主臂即可，不加副臂。
  2. 查询性能表： 找到对应“全支腿、主臂”的性能表。
     • 目标： 找到能吊起12吨的工作幅度和臂长组合。
     • 查找： 在性能表上，我们先看重量行或列。例如，在臂长20米这一行，我们查找数值大于12吨的幅度。我们可能会发现：
       • 在10米幅度时，额定起重量为14吨。
       • 在12米幅度时，额定起重量为12.5吨。
  3. 制定吊装方案：
     • 安全性判断： 12吨的货物重量小于12.5吨和14吨，因此从起重能力上讲是可行的。
     • 方案选择：
       • 保守方案： 将起重机停靠位置规划好，确保在吊装和移动过程中，工作幅度始终不超过10米。这样有14吨的起重能力，有2吨的安全余量，非常安全。
       • 极限方案： 如果场地限制，只能在12米幅度作业，理论上12.5吨 > 12吨，也可行，但安全余量很小，要求操作极其平稳，风险较高。通常不推荐。
  4. 现场执行与监控： 操作员在驾驶室内通过力矩限制器（电脑）实时监控。电脑会显示当前幅度、臂长下的额定重量和实际重量。必须确保实际重量始终在绿色安全区内。

案例二：厂房内设备安装（涉及幅度和臂长关键计算）

• 场景描述： 需要将一个8吨重的钢梁安装到厂房内跨距为15米的立柱上。厂房高度为12米。起重机需要停在厂房外。
• 应用步骤：
  1. 确定工况： 仍使用全支腿、主臂工况。
  2. 关键参数计算：
     • 臂长需求： 这不是简单的厂房高度。需要考虑：
       • 吊钩、索具的高度（约1.5米）。
       • 钢梁的高度（约0.5米）。
       • 起重机底座到吊钩的垂直安全距离（臂需有一定仰角）。
       • 粗略估算所需臂长 ≈ √(水平距离² + 高度²) = √(15² + (12+1.5+0.5)²) ≈ √(225 + 196) ≈ √421 ≈ 20.5米。因此，选择22米左右的臂长是合适的。
     • 工作幅度： 起重机回转中心到钢梁安装点的水平距离就是工作幅度，本例中约为15米。
  3. 查询性能表： 找到全支腿主臂性能表，定位臂长22米一行，查找幅度15米对应的起重能力。
     • 假设查表得：额定起重量为9.5吨。
  4. 制定吊装方案：
     • 可行性判断： 货物8吨 < 额定9.5吨，方案可行，有1.5
