好的，我们来详细解析一下徐工XCT12L4汽车起重机在不同工况下，如何应用其《起重性能表》进行安全、高效作业。

首先，明确一个核心概念：起重性能表是吊车作业的“生命线”和“法律文件”，任何操作前都必须严格查阅，绝不可凭经验估算。

一、 认识徐工XCT12L4及其起重性能表

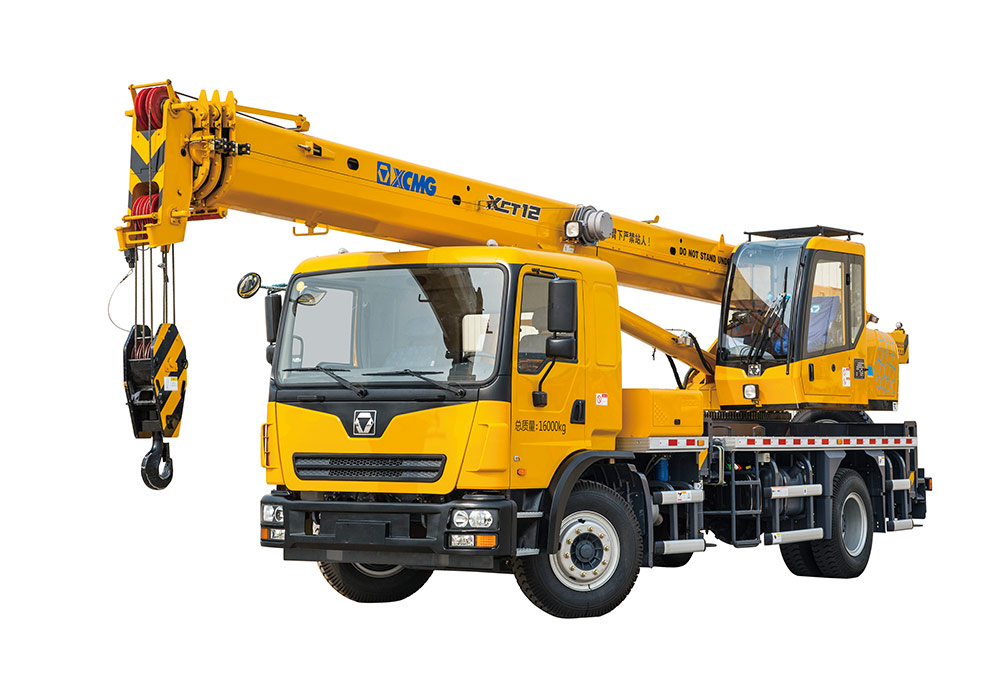

1. 设备简介： 徐工XCT12L4是一款12吨级的四节臂汽车起重机，最大额定起重量为12吨。其特点是机动灵活，适用于城市基建、园林绿化、小型设备安装、抢险救援等场景。

2. 性能表的关键参数： 性能表是一个多维度的表格，主要受以下因素影响：

• 工作幅度： 吊臂回转中心到吊钩垂直线的水平距离。这是最重要的参数。
• 臂长： 主臂伸出的长度。XCT12L4的全伸臂长通常为24米或更长。
• 支腿工况： 全支腿（侧方、后方）或半支腿（前方）。性能表通常基于“全支腿侧方或后方”工况制定，这是最稳定的工况。
• 配重： 是否安装附加配重。XCT12L4作为小吨位吊车，通常不带额外配重。

性能表的核心规律： 在相同臂长下，工作幅度越大，额定起重量越小；在相同工作幅度下，臂长伸得越长，额定起重量越小。

---

二、 应用案例解析

我们通过几个典型场景来演示如何查表和应用。

案例一：市政绿化 - 吊装树木（精确计算，确保安全）

场景： 需要将一棵重约3吨的树木吊起并放入预先挖好的树坑中。树坑距离吊车回转中心约8米。

应用步骤：

1. 确定关键参数：

   • 吊装重量： 3吨（必须包括土球、绳索等所有重量）。
   • 所需工作幅度： 8米。
   • 所需臂长： 树高约10米，考虑到吊钩和绳索高度，臂长至少需要14-16米。

2. 查阅性能表：

   • 找到对应 “全支腿侧/后方” 工况的性能表。
   • 在“臂长”一栏中找到 16米 这一行。
   • 在“幅度”一栏中找到 8米 这一列。
   • 行列交叉点的数值，即为该工况下的额定起重量。假设查表结果为 3.5吨。

3. 安全分析与决策：

   • 对比： 额定起重量（3.5吨） > 实际吊重（3.0吨）。
   • 结论： 从起重能力上看是允许的，但有0.5吨的安全余量。
   • 操作要点：
     • 作业前必须进行试吊，将树木吊离地面20-30公分，检查吊车稳定性、支腿是否可靠。
     • 由于安全余量不大，操作必须平稳，避免急起急停或大幅回转。
     • 时刻关注风速，大风天气应停止作业。

案例二：厂房设备安装 - 跨障碍吊装（关注臂长与幅度）

场景： 需将一台重4吨的设备吊运到一座低矮厂房（高5米）的屋顶。厂房宽度为6米，吊车可以停靠在厂房一侧。

应用步骤：

1. 确定关键参数（这是难点）：

   • 吊装重量： 4吨。
   • 实际工作幅度： 不仅仅是吊车到设备的水平距离。设备需越过房檐（6米宽）放到屋顶中央，因此吊臂需要伸到屋顶上方。这时的有效工作幅度是吊车中心到屋顶中央的水平距离，可能达到10米或更多。
   • 所需臂长： 不仅要够到设备，还要有足够的高度跨过房檐。需要通过几何计算（勾股定理）：臂长需 > √(幅度² + 高度²)。假设幅度10米，屋顶高度5米，则所需最小臂长约为11.2米。但为了安全越过，通常选择更长的臂长，如14米。

2. 查阅性能表：

   • 找到 臂长14米，幅度10米 对应的额定起重量。假设查表结果为 4.2吨。

3. 安全分析与决策：

   • 对比：
