好的，我们来详细解析一下徐工XCT35汽车起重机在不同工况下，如何应用其《起重性能表》来指导实际吊装作业。
首先，明确几个关键概念：

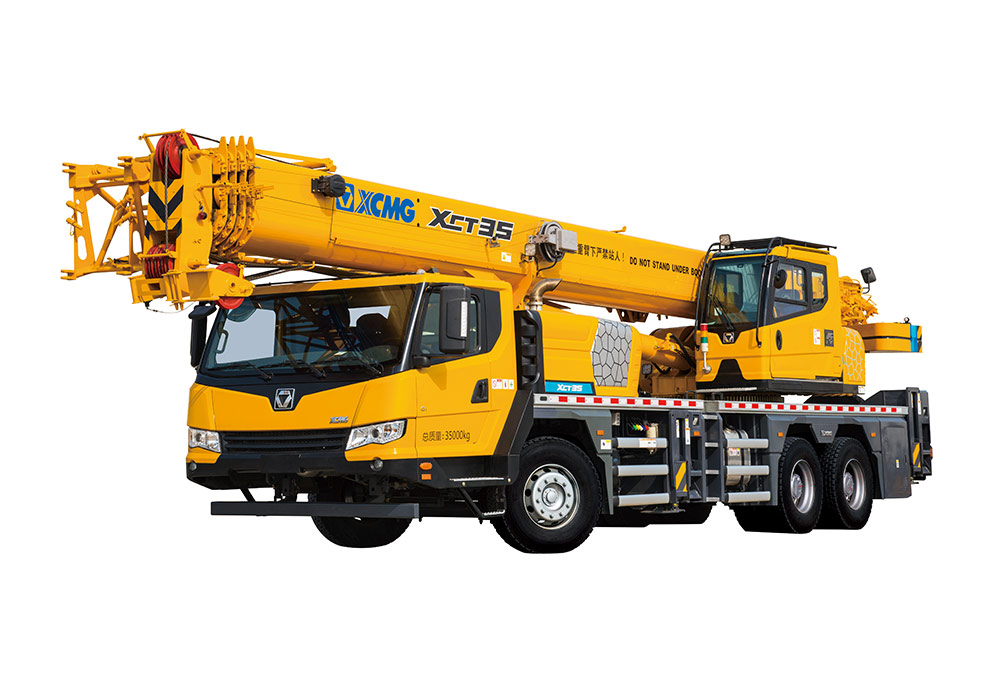

- 徐工XCT35：这是一款35吨级的汽车起重机，性能先进，应用广泛。
- 起重性能表：这是由制造商提供的、经过严格测试的法定文件。它规定了起重机在不同工作幅度（吊臂回转中心到吊钩垂直线的水平距离）和不同臂长组合下，所能安全起吊的最大额定起重量。
- 核心原则：任何吊装计划都必须以起重性能表为依据，绝对禁止超载。
应用案例一：城市管网施工（短距离、小吨位吊装）
工况描述： 在城市道路旁进行地下管网施工，需要将一根重约5吨、长12米的混凝土管吊装到已挖好的沟槽中。现场空间狭窄，起重机需要支设在沟槽一侧的公路上。根据测量，吊装时吊钩的作业幅度大约为8米。
应用性能表步骤：
- 确定工况：起重机支腿全伸，在坚实平整的柏油路面上作业，属于主臂 基本臂工况。
- 查阅性能表：找到XCT35《起重性能表》中“主臂工况”下，工作幅度8米这一列。
- 通常，在8米幅度下，XCT35的基本臂（可能约10.5米左右）额定起重量远大于5吨（可能超过20吨）。
- 安全分析与决策：
- 结论：额定起重量 >> 实际吊重，作业安全裕度非常大。
- 关注点：此时的重点不是起重能力，而是现场安全。
- 地基处理：虽然路面坚实，但仍需铺设路基板，分散支腿压力，保护路面。
- 作业半径控制：指挥人员和司机需密切配合，确保在吊装过程中，幅度不超出8米太多。
- 障碍物：注意周围是否有电线、树木、建筑物，确保吊臂和重物有足够的安全距离。
- 应用价值：性能表在此案例中给出了“能力充足”的明确信号，让作业团队可以将主要精力集中在现场风险防控上。
应用案例二：厂房内设备安装（中等幅度、需全伸臂）
工况描述： 在一个新建厂房的内部，需要安装一台大型风机，设备重量为15吨。设备放置位置距离厂房立柱（起重机支车位置）约12米。厂房净高15米，要求吊钩起升高度至少13米。
应用性能表步骤：
- 确定工况：仍需主臂工况。但基本臂长度不够，需要伸出吊臂。
- 计算所需臂长：
- 起升高度 = 臂端滑轮组到地面的高度。
- 粗略公式：所需臂长 L ≈ √(幅度R² + 高度H²) （此为简化计算，实际需考虑吊钩、索具等高度）。
- 本例：L ≈ √(12² + 13²) ≈ √(144 + 169) ≈ √313 ≈ 17.7米。
- 因此，需要选用18米左右的臂长。
- 查阅性能表：找到“主臂工况”下，臂长18米，工作幅度12米交叉点的数值。
- 查XCT35性能表可知，在此工况下，额定起重量大约在16吨至17吨之间。
- 安全分析与决策：
- 结论：额定起重量（约16.5吨） > 实际吊重（15吨），理论上可以吊装。
- 关键校验：必须考虑吊装索具的重量！ 如果钢丝绳、卸扣等索具重0.5吨，那么总吊重就是15.5吨。
- 安全裕度：16.5吨 - 15.5吨 = 1吨。安全裕度较小。
- 决策：
- 方案一（可行但需谨慎）：严格按计划执行，作业前进行试吊，将设备吊离地面200mm，检查起重机支腿、结构是否稳定，确认无误后方可继续起吊。整个过程中动作必须平稳缓慢。
- 方案二（更优选择）：如果场地允许，尝试将起重机向设备方向靠近1-2米，将作业幅度减小
