好的，我们来详细解析一下徐工XCT25L5-2这款25吨级汽车起重机的起重性能表在不同工况下的应用案例。

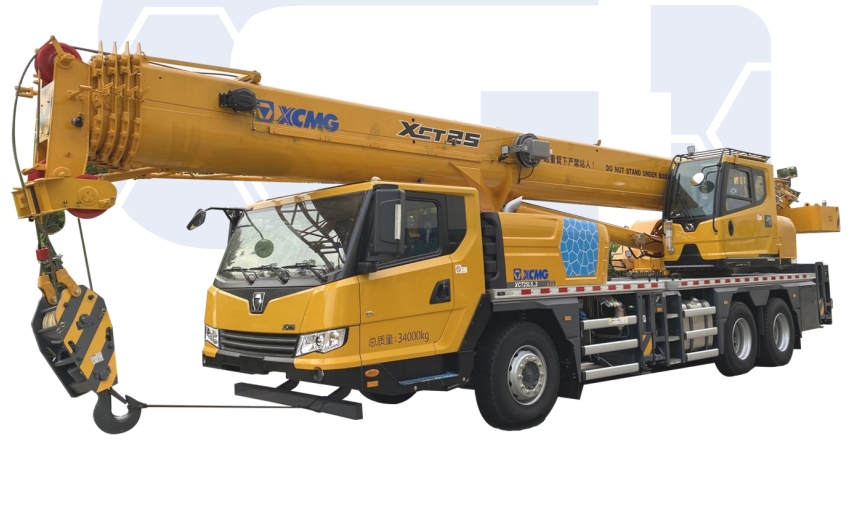

首先，需要明确一个核心理念：起重性能表是吊装作业的生命线，任何操作都必须以其为依据。 XCT25L5-2作为一款5节U形主臂、全伸臂长42.5米的25吨产品，其性能表主要受幅度（工作半径）、臂长、支腿工况三个关键因素影响。

---

核心概念：性能表的三要素

1. 幅度（工作半径）：吊钩中心线到起重机回转中心的水平距离。幅度越大，额定起重量越小。 这是最重要的参数。
2. 臂长：起重机主臂伸出的长度。在相同幅度下，臂长越长，额定起重量越小。
3. 支腿工况：
   • 全支腿：所有支腿全部伸出，提供最大的稳定性，对应性能表上最高的起重能力。
   • 半支腿：仅伸出部分支腿（通常为前方或侧方），稳定性降低，起重能力相应减小。性能表上会单独列出。

重要前提：性能表上的数值是理想状态下的极限值，实际作业中必须考虑吊钩、索具的重量，并严格遵守安全规范，通常要求实际起重量不超过额定起重量的75%-90%（即安全系数）。

---

应用案例场景分析

案例一：工地设备卸货与安装（典型近距离、重物作业）

• 场景描述：在建筑工地，需要将一台重约18吨的空气压缩机从卡车上吊下，并安装到20米外的混凝土基础上。现场空间开阔，支腿可以全伸。
• 应用步骤：
  1. 确定关键参数：
     • 物重：18吨（需加上吊钩、索具约0.3吨，总重约18.3吨）。
     • 作业半径：卡车停靠位置预计幅度在5米以内。
     • 臂长：设备不高，臂长只需伸出10米左右即可满足起升高度。
     • 工况：全支腿。
  2. 查阅性能表：
     • 找到“全支腿”工况页。
     • 在“臂长”为10.2米（性能表通常以特定臂长分段）这一行，查找“幅度”为5米时对应的额定起重量。
     • 查表示例：在5米幅度、10.2米臂长下，XCT25L5-2的额定起重量通常在24吨以上。
  3. 安全验证：
     • 24吨（额定） > 18.3吨（总重），满足要求。
     • 考虑安全系数（按80%计算）：24吨 * 80% = 19.2吨 > 18.3吨，安全裕度充足，作业安全。
  4. 操作要点：由于是重物近距离作业，需严格控制幅度，避免误操作导致幅度增大超出安全范围。平稳操作，防止晃动。

案例二：厂房内钢结构吊装（中距离、中等臂长作业）

• 场景描述：在钢结构厂房内，需要将一根重约7吨的钢梁吊装到离起重机中心15米远、高度12米的柱顶上。
• 应用步骤：
  1. 确定关键参数：
     • 物重：7吨（总重约7.2吨）。
     • 作业半径：15米。
     • 臂长：需要计算最小臂长。高度12米 + 吊索高度3米 + 安全距离 ≈ 16米。性能表上接近的臂长是18.3米。
     • 工况：全支腿。
  2. 查阅性能表：
     • 找到“全支腿”工况页，臂长18.3米一行。
     • 查找幅度15米时对应的额定起重量。
     • 查表示例：在15米幅度、18.3米臂长下，额定起重量可能在8.5吨左右。
  3. 安全验证：
     • 8.5吨（额定） > 7.2吨（总重），满足要求。
     • 安全系数（按85%计算）：8.5吨 * 85% = 7.225吨 ≈ 7.2吨。安全裕度非常小，处于临界状态。
  4. 操作决策：
