好的，我们来详细解析一下徐工XCT25L5-3这款25吨级汽车起重机的起重性能表在不同工况下的具体应用案例。

首先，需要明确一个核心理念：起重性能表是吊装作业的“生命线”和“法律文书”。任何操作都必须严格遵循性能表的规定，严禁超载。

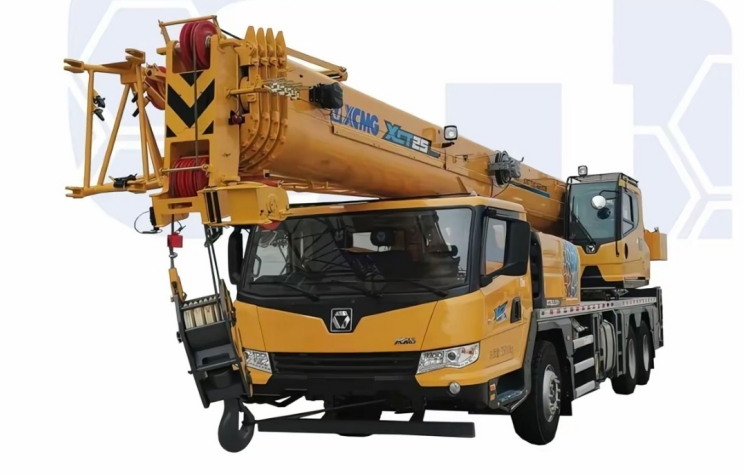

徐工XCT25L5-3 的核心特点： 作为一款市场保有量极高的25吨产品，其最大特点是五节U形主臂，全伸臂长42.5米，加上副臂可达50.5米。起重性能表会根据支腿全伸和不打支腿（轮胎吊） 两种基本工况来划分。我们主要讨论最常用的支腿全伸工况。

性能表的关键变量是：工作幅度、臂长、额定起重量。这三者相互制约。

---

应用案例解析

案例一：近距离、重物吊装（考验基本起重能力）

• 场景描述： 在工地现场，需要将一台重约15吨的机械设备吊装到混凝土基础上，基础距离吊车中心约5米。
• 应用分析：
  1. 查表步骤：
     • 工况：支腿全伸。
     • 首先确定幅度：5米。
     • 查看5米幅度下，不同臂长的起重量。对于XCT25L5-3，在5米幅度、短臂工况下，其起重量通常远大于15吨（性能表显示在5米幅度、10.6米臂长时，最大起重量可达25吨）。
  2. 决策与操作：
     • 安全性判断： 15吨 < 25吨，安全。
     • 操作要点： 使用较短臂长（如只伸出两节臂）即可完成。此时吊车稳定性最好，起重能力最强。需要确保支腿下的地面坚实平整，重物挂点合理，吊装过程平稳。
• 核心教训： 不要因为重物重量远小于额定值就掉以轻心，仍需检查吊索具、场地环境等。

案例二：中远距离、安装作业（考验幅度与臂长的影响）

• 场景描述： 在厂房内，需要将钢屋架吊至8米高的柱顶进行安装。钢屋架重4吨，但吊车由于场地限制，必须停在离柱中心14米的位置。
• 应用分析：
  1. 查表步骤：
     • 工况：支腿全伸。
     • 确定幅度：14米。
     • 确定所需臂长：不仅要够到高度，还要考虑吊索具和重物本身的高度。假设柱高8米，吊索具垂直高度约3米，那么吊钩至少需要11米的垂直高度。通过三角函数计算，在14米幅度下，臂长至少需要 sqrt(14² + 11²) ≈ 17.8米。我们选择20米左右的臂长。
     • 查表：在14米幅度、20米臂长的交叉点，查找额定起重量。性能表显示，此工况下的起重量可能在4.5吨左右。
  2. 决策与操作：
     • 安全性判断： 4吨 < 4.5吨，理论上安全，但余量很小。
     • 风险点：
       • 余量不足： 任何风吹草动（如突然起风、轻微误操作）都可能导致实际负载超过临界值。
       • 需考虑吊具重量： 4吨是屋架重量，必须加上吊钩、索具的重量（约100-200公斤），这进一步压缩了安全余量。
     • 操作要点： 必须极其谨慎。考虑是否能用更长的臂长（如22米），虽然长臂会降低额定起重量，但20米臂长可能已经是该幅度下的最优选择。操作时应缓慢平稳，最好有专人指挥，实时监控。
• 核心教训： 幅度是起重能力的“杀手”。幅度增大一点点，起重能力会急剧下降。必须精确计算，并留出充足的安全余量（通常建议使用80%的额定载荷）。

案例三：大高度、远距离吊装（考验全伸臂性能）

• 场景描述： 需要更换一栋楼房顶部的空调机组，机组重1.5吨。楼房高约30米，吊车需要停在离楼体15米以外的空地上。

---
