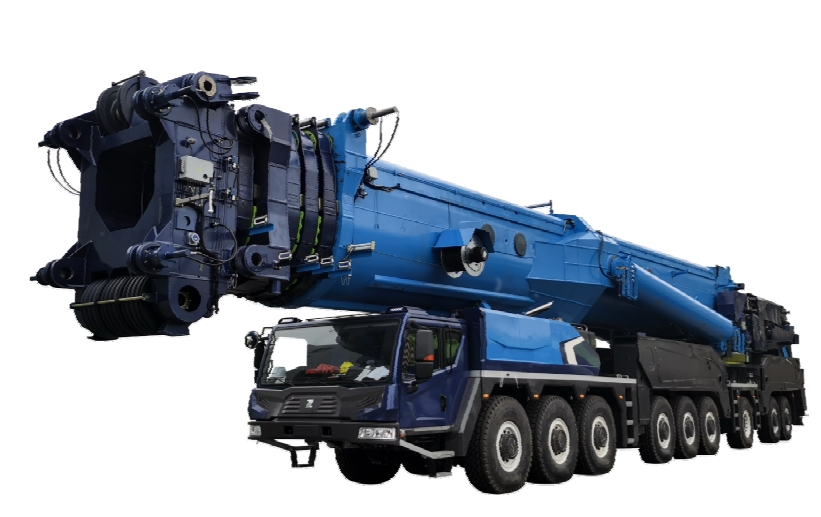

好的，中联ZAT24000H753是一款750吨级的全地面起重机，其起重性能表是吊装作业的“圣经”，直接关系到作业的安全与效率。下面我将通过几个典型的应用案例，详细说明如何在不同工况下应用其起重性能表。

核心前提：理解性能表的关键参数

在分析案例前，必须明确性能表上的几个核心参数：

1. 工况：即起重机的配置，如主臂长度、副臂是否安装、支腿伸展情况、配重多少等。ZAT24000H753的工况非常复杂，包括：
   • 主臂工况：仅使用主臂（最长84米）。
   • 主臂+副臂工况：安装副臂（最长84米），主臂+副臂最大长度可达168米。
   • 超起工况：安装超起装置（如塔式副臂、变幅副臂），极大提升大臂长、大幅度下的起重能力。
2. 幅度：吊钩中心到起重机回转中心的水平距离。这是决定起重能力的首要因素。
3. 额定起重量：在特定工况和幅度下，起重机安全起吊的最大重量。
4. 臂长：当前使用的主臂或主臂+副臂的长度。
5. 配重：车体后部配置的平衡重量，直接影响起重能力。ZAT24000H753最大配重可达245吨。

黄金法则： 实际起吊重量必须 ≤ 性能表对应工况、幅度、臂长下的额定起重量，并且要预留安全余量（通常为10%-15%）。

应用案例

案例一：风电设备吊装（典型的主臂+副臂工况）

• 场景：在风电场吊装一台风力发电机的机舱，重量为95吨，需要将机舱提升至120米高的塔筒顶部。
• 工况选择与分析：
  1. 确定需求：起重量95吨，起升高度需超过120米（吊钩高度=塔高+索具高度+安全距离）。
  2. 选择工况：主臂84米无法满足高度要求，必须使用主臂+副臂工况。假设选择主臂84米 + 副臂60米，总臂长144米。
  3. 查询性能表：
     • 找到“主臂84m + 副臂60m”的起重性能分表。
     • 计算所需幅度：塔筒周围有安全作业区域，假设吊车中心距塔筒中心20米，即幅度为20米。
     • 在性能表中，找到臂长144米所在的行，与幅度20米所在的列，交叉点的数值即为额定起重量。假设查表结果为105吨。
  4. 安全校核：
     • 额定起重量105吨 > 实际重量95吨。
     • 检查余量：(105 - 95) / 105 ≈ 9.5%。这个余量偏小，需要非常谨慎。
  5. 决策：
     • 方案A（优化）：如果场地允许，尝试将吊车更靠近塔筒，将幅度减小到18米。重新查表，额定起重量可能提升至115吨，安全余量增大，作业更安全。
     • 方案B（调整配置）：如果幅度无法减小，可以考虑使用超起工况。在超起工况下，同样144米臂长、20米幅度，额定起重量可能会有显著提升，轻松满足95吨要求且余量充足。
     • 最终确认：还需核对风速、地面承压能力等外部条件是否满足性能表要求。

案例二：化工厂反应塔吊装（典型的主臂工况）

• 场景：在化工厂检修区吊装一个重150吨的反应塔，将其安装到15米高的基座上。现场空间开阔。
• 工况选择与分析：
  1. 确定需求：起重量150吨，起升高度约20米即可。
  2. 选择工况：起升高度要求低，但重量大。优先考虑主臂工况，因为其结构简单，设置快捷，起重能力在同幅度下通常优于带副臂的工况。
  3. 查询性能表：
     • 找到“主臂”工况的性能总表。
     • 假设需要将设备吊起并回转就位，最大工作幅度预计为12米。
     • 在性能表中，找到幅度12米所在的列，向下查看不同臂长下的起重能力。例如：
       • 臂长24米时，额定起重量
