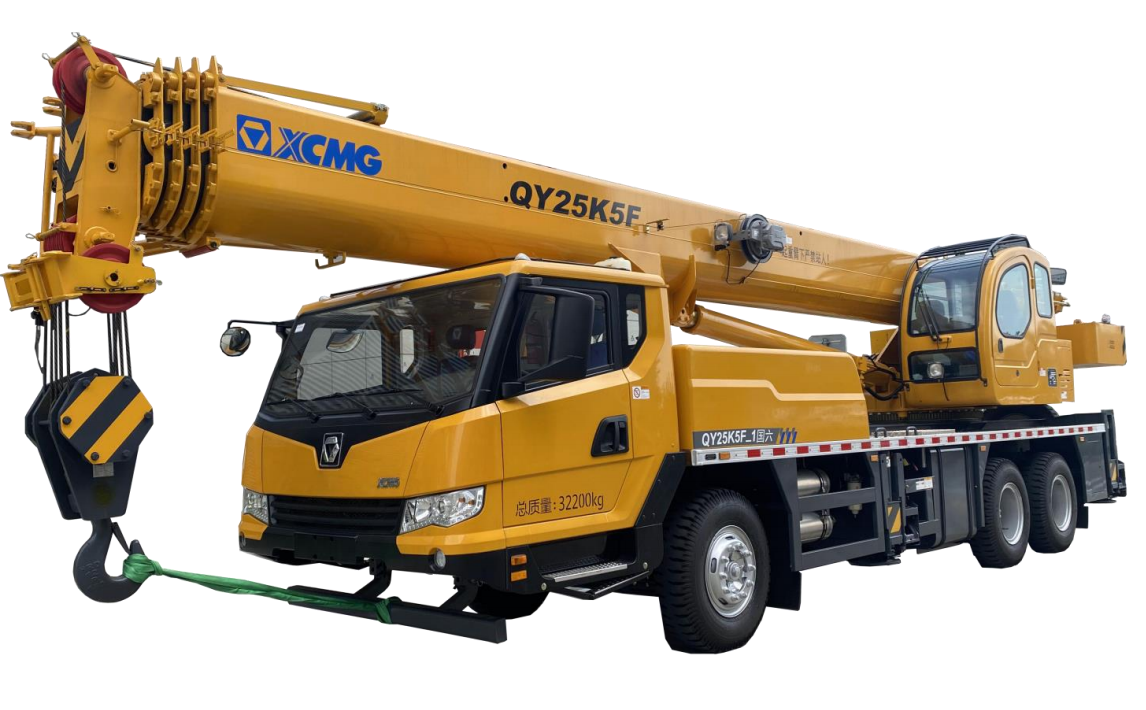

好的，我们来详细解析一下徐工QY25K5F-1这款25吨级汽车起重机的起重性能表在不同工况下的具体应用案例。

首先，需要明确一个核心概念：起重性能表是吊车安全作业的生命线，其数值受到三大关键因素的严格制约：

1. 幅度（工作半径）： 吊臂顶端到回转中心的水平距离。幅度越大，起重能力越小。
2. 臂长： 主臂伸出的长度。臂长越长，在相同幅度下的起重能力越小。
3. 支腿工况： 全伸支腿（最稳定，起重能力最大）还是半伸支腿或不伸支腿（起重能力急剧下降）。

徐工QY25K5F-1作为一款高性能25吨吊车，其性能表主要分为以下几个部分：

• 主臂工况性能表： 使用基本臂（10.8米）到全伸主臂（32.5米）时的起重能力。
• 副臂工况性能表： 安装副臂（通常为7.5米或9.5米）后，进一步增加作业高度时的起重能力。

---

应用案例解析

以下通过几个典型的实际工作场景，来说明如何查询和应用性能表。

案例一：工地设备卸车与短距离移位（最常用工况）

• 场景描述： 在平整坚实的工地现场，需要将一台重量约为12吨的空气压缩机从卡车上吊下，并移动放置到15米外的指定位置。
• 工况分析与性能表查询：
  1. 确定工况： 场地良好，应使用全伸支腿工况，这是最安全、起重能力最大的方式。
  2. 估算幅度： 卡车宽度约2.5米，吊车停稳后，吊钩中心距离回转中心大约为5-6米的幅度。
  3. 确定臂长： 由于作业高度不高（只是从卡车上吊下），使用较短的臂长即可，例如13米左右的臂长足以满足高度需求，且能提供更大的起重能力。
  4. 查表： 查询QY25K5F-1的性能表（全伸支腿）：
     • 在 幅度6米，臂长13.2米 的交叉点，其额定起重量通常约为 20吨。
• 决策与应用：
  • 安全性判断： 设备重12吨 < 额定起重量20吨，安全余量充足（达到额定载荷的60%），作业非常安全。
  • 操作要点： 即使安全余量很大，操作时仍需缓慢起钩，观察设备是否平稳，确保绑挂牢固。移位时，需缓慢回转和变幅，避免急停急启。

案例二：厂房内安装钢结构梁（考验幅度和臂长）

• 场景描述： 在一个已建成的厂房内部，需要将一根重约4吨的钢梁安装到离地面10米高的牛腿上。吊车可以开进厂房，但受限于厂房立柱，吊车中心距离安装点有12米的水平距离。
• 工况分析与性能表查询：
  1. 确定工况： 厂房内地面通常为混凝土地面，应使用全伸支腿。
  2. 确定幅度： 关键参数已给出，幅度为12米。
  3. 确定臂长： 安装高度10米，加上吊索具高度和钢梁本身高度，所需臂长至少需要15米以上。考虑到要越过障碍物并留有安全空间，选择18米左右的臂长是合理的。
  4. 查表： 查询性能表：
     • 在 幅度12米，臂长18.1米 的交叉点，其额定起重量可能约为 5.5吨。
• 决策与应用：
  • 安全性判断： 钢梁重4吨 < 额定起重量5.5吨，安全（约为额定载荷的73%）。
  • 风险点： 此工况下安全余量不大，必须格外小心。需要精确计算吊索具的重量（约0.2-0.3吨），并将其包含在总吊重内。作业前需进行试吊，确认吊车稳定无下沉。
  • 关键操作： 操作要极其平稳，由专人指挥，缓慢微动就位，防止钢梁在空中摆动撞击厂房结构。

案例三：跨越障碍物吊装（考验最大臂长）

• 场景描述：
