吊车性能参数

中联ZAT4000V863汽车吊性能参数表、吊车吊臂计算工况表

点此查看

吊车参数应用

好的，我们来详细解析一下中联重科 ZAT4000V863 全地面起重机在不同工况下，其《起重性能表》的具体应用案例。

首先，明确几个关键点：

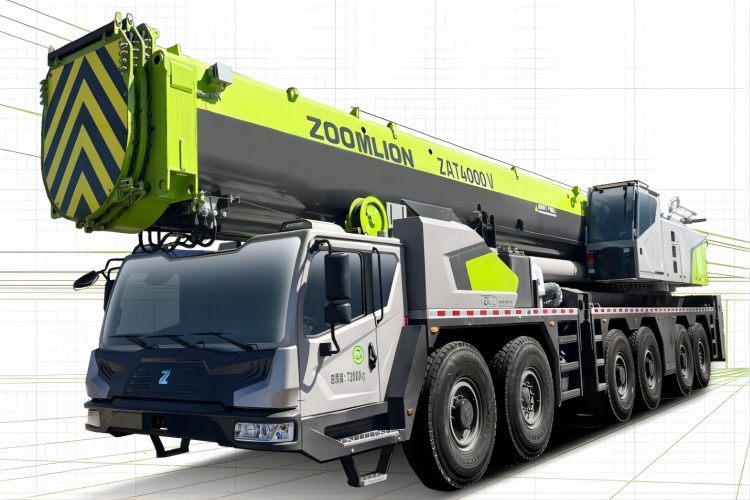

ZAT4000V863 基本参数：这是一款400吨级的全地面起重机，主臂最大长度81米，最大起重力矩超过24000吨·米，配备多种桁架副臂，最大臂架组合可达81米 + 60米副臂。
起重性能表的核心：性能表不是单一的一张表，而是一系列表格的集合，其核心是根据不同的工况配置（如主臂长度、工作幅度、配重、支腿模式等），确定在该工况下的额定起重量。
安全前提：任何吊装作业都必须以性能表为准，并严格遵守安全规范，留有充足的安全余量，严禁超载。

应用案例一：风电设备吊装（典型工况）

场景描述：某风电场需要更换一台风力发电机的齿轮箱。齿轮箱重量为85吨，安装高度（吊钩需达到的高度）为90米。现场地面坚实平整。

应用性能表的步骤：

确定工况配置：
- 吊装方式：由于高度要求高，必须使用 “主臂 + 风电副臂” 的工况。ZAT4000V863 的风电工况是其强项。
- 臂长组合：查阅性能表，选择能满足90米吊高的臂长组合。例如，可能需要使用 主臂51米 + 副臂60米 的配置。
- 配重：为了获得最大起重能力，通常会使用全配重（如160吨）。
- 支腿模式：使用全伸支腿，提供最稳定的支撑。
查询性能表：
- 找到对应 “51米主臂 + 60米副臂，全配重” 的性能分表。
- 关键参数是工作幅度。吊装时，起重机回转中心到齿轮箱安装点的水平距离（即幅度）假设为20米。
- 在性能表中，找到“幅度20米”这一行，对应的额定起重量即为该工况下的最大允许吊重。假设查表结果为 95吨。
分析与决策：
- 对比重量：设备重量85吨 < 额定起重量95吨。从起重能力上看是可行的。
- 安全余量计算：(95 - 85) / 95 ≈ 10.5% 的余量。虽然符合规范，但对于风电这种高价值、高风险作业，通常会追求更大的安全余量（如15%-20%）。操作团队可能会考虑：
  - 能否通过微调吊点，将工作幅度缩小到18米或19米？查表可知，幅度减小，额定起重量会显著增加。
  - 检查吊索具、卸扣等辅具的重量（通常为2-3吨），必须将其计算在总吊重内。即总吊重 = 85吨 + 3吨 = 88吨。
- 最终确认：如果幅度20米，总吊重88吨仍小于95吨，方案成立。但操作手在实际吊装中，会非常精确地控制幅度，确保始终在安全范围内。

应用案例二：化工厂大型反应罐安装（城市紧凑工况）

场景描述：在一個空間有限的化工廠區內，需要安裝一個重量為120噸的反應罐。作業半徑（幅度）較大，約為16米。由於廠區內管道和設備眾多，起重機的支腿不能完全伸開。
