吊车参数应用

好的，我们来详细探讨一下中联重科QAY350V533全地面起重机在不同工况下，其《起重性能表》的具体应用案例。

首先，明确几个关键点：

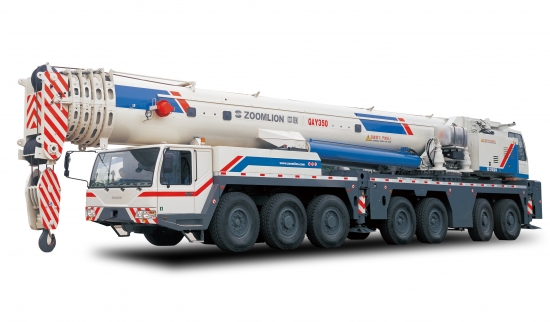

QAY350V533：这是一台350吨级的全地面起重机，性能非常强大，通常用于大型风电、石化、桥梁等建设项目。
起重性能表：这不是一张单一的表格，而是一系列根据主臂长度、副臂工况、配重、支腿跨距等不同组合而制定的数据集合。它的核心作用是：在给定的工况配置下，查询特定作业半径下允许的最大起重量，或者为达到目标起重量所需的最小作业半径。
安全是第一位：性能表是安全操作的“法律”，任何操作都不得超越其规定。

应用案例一：风电设备吊装（主臂+风电副臂工况）

场景描述： 某风电场需要安装一台风力发电机组，其机舱重量为95吨，安装高度（轮毂中心高）为100米。现场地面平整坚实。

应用步骤：

确定工况配置：
- 主臂长度： 由于安装高度为100米，需要考虑吊钩、索具的高度以及安全距离。通常选择的主臂长度会略高于安装高度。查询QAY350V533的工况表，它可能采用 “主臂60米 + 风电副臂48米” 的组合，总臂长超过100米，满足要求。
- 配重： 350吨级吊车进行百吨级高空作业，必须使用全配重。QAY350V533的最大配重可能为140吨或更高，此时应全部挂上。
- 支腿跨距： 为保证稳定性，使用全支腿工况，例如9.6m x 9.6m的跨距。这是最稳定的工况，性能表数据也是基于此。
查询性能表：
- 找到对应 “主臂60m + 风电副臂48m，全配重，全支腿” 的性能表。
- 目标： 在作业半径（工作幅度）为18米时（考虑到叶轮尺寸和塔筒安全距离，需要一定的回转半径），吊起95吨的机舱。
- 查表： 在表格中，找到“臂长”列对应“60+48m”，然后在“幅度”列找到“18m”，交叉点的数值就是该工况下的额定起重量。假设查表结果为 105吨。
分析与决策：
- 对比： 设备重量95吨 < 额定起重量105吨。
- 安全裕度： (105 - 95) / 105 ≈ 9.5% 的余量。这个余量需要考虑吊钩、索具的重量（可能约2-3吨），以及风载等动态因素。虽然满足要求，但裕度不算非常充裕，需要格外谨慎。
- 决策： 可以执行吊装。 但必须确保：
  - 天气良好，风速在安全范围内。
  - 索具检查无误。
  - 操作平稳，避免急停急启。
- 如果裕度太小（如低于5%）或超载，则必须调整方案，例如：尝试减小作业半径到16米，再查表看额定起重量是否更大。

应用案例二：化工厂反应塔吊装（超起工况）

场景描述： 在空间受限的化工厂区内，需要安装一个重量为150吨的反应塔。由于周围有管廊和设备，最大允许作业半径为14米。
