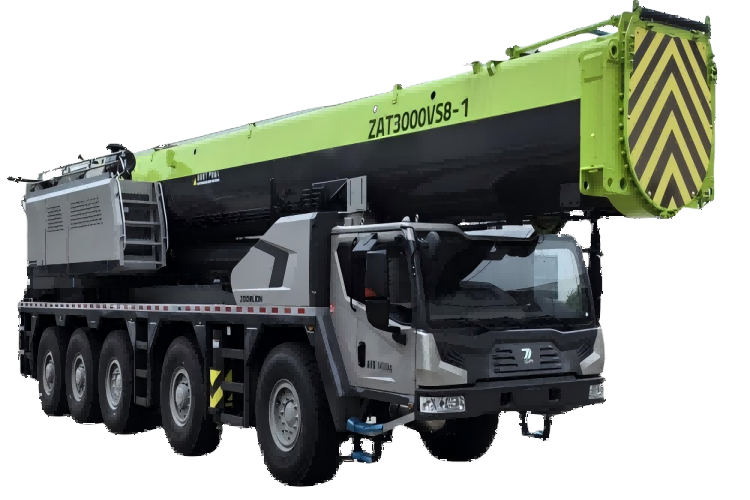

好的，我们来详细解析一下中联重科ZAT3000VS863-1这款300吨级全地面起重机在不同工况下，其《起重性能表》的具体应用案例。

首先，需要明确几个核心概念：

• ZAT3000VS863-1： 这是车型号，代表中联重科300吨级全地面起重机。
• 起重性能表： 这不是一张固定的表格，而是一系列表格的集合。它根据不同的工况配置（如主臂长度、副臂角度、支腿全伸或半伸、配重多少等）来详细列出对应的额定起重量和工作幅度。
• 核心原则： 安全是第一位的。 性能表上的数据是在理想、稳定工况下的极限值，实际操作中必须留有安全余量，并严格遵守安全操作规程。

---

应用案例一：风电设备吊装（典型工况）

场景描述： 某风电场需要吊装一台风力发电机的机舱，机舱重量为95吨，需要安装的高度（吊钩起升高度）约为90米。现场地面坚实平整。

应用性能表的步骤：

1. 确定工况配置：

   • 主臂工况： 由于高度要求高，需要采用“主臂 + 风电臂头”或“主臂 + 变幅副臂”的特殊工况。查询性能表，找到对应“风电工况”或“主臂+副臂”的性能表分页。
   • 臂长组合： 90米的高度，考虑吊索具和机舱本身的高度，主臂可能需要伸出到60米左右，再加上30米左右的副臂。
   • 配重： 使用最大配重（如120吨），以获得最佳的起重性能。
   • 支腿： 支腿必须全伸，提供最大的稳定性和起重能力。
   • 回转区域： 确保起重机360°回转范围内无障碍，性能表通常以360°全回转工况为基准，侧方和后方的性能会更高。

2. 查询性能表：

   • 在对应的性能表分页中，找到 “主臂60米 + 副臂30米（角度XX°）” 这一列。
   • 在“幅度”栏中，寻找与计划作业半径（比如工作幅度为16米）相对应的行。
   • 查看交叉点的数据，例如：幅度16米，额定起重量为105吨。

3. 分析与决策：

   • 对比： 计划吊重95吨 < 额定起重量105吨。从数据上看是可行的。
   • 安全余量： 105吨 - 95吨 = 10吨。这10吨就是安全余量，用于应对风载、吊索具重量（约2-3吨）、动态载荷（起升制动时的冲击）等不可预见因素。
   • 结论： 在该工况下，吊装95吨的机舱是安全的。但吊装指挥和司机仍需密切关注风速，确保实际作业中载荷力矩显示器（力矩限制器）的读数在安全范围内。

---

应用案例二：化工厂设备更换（场地受限工况）

场景描述： 在化工厂区内，需要更换一个重50吨的反应釜。作业空间狭窄，设备正上方有管道，无法垂直吊装，必须采用“溜尾”或“空中接力”的方式。最大允许工作幅度为12米。

应用性能表的步骤：

1. 确定工况配置：

   • 主臂工况： 由于高度要求不高，但需要精确控制，通常使用纯主臂工况即可。查询“主臂工况”性能表。
   • 臂长选择： 根据设备就位高度和障碍物情况，选择较短的臂长，例如30米。短臂长在相同幅度下起重能力更强。
   • 配重： 根据现场空间，可能无法安装全部配重。假设只能安装80吨配重。
   • 支腿： 场地狭窄，可能无法实现支腿全伸，只能半伸。这是关键变化！ 必须使用 “支腿半伸” 工况的性能表。

2. 查询性能表：

   • 切换到 “支腿半伸，配重80吨” 的主臂性能表。
   • 找到 “臂长30米” 这一列。
   • 在“幅度”栏中，找到 12米 幅度对应的行。
   • 查看数据，例如：幅度12米，额定起重量为58吨。

3. 分析与决策：
