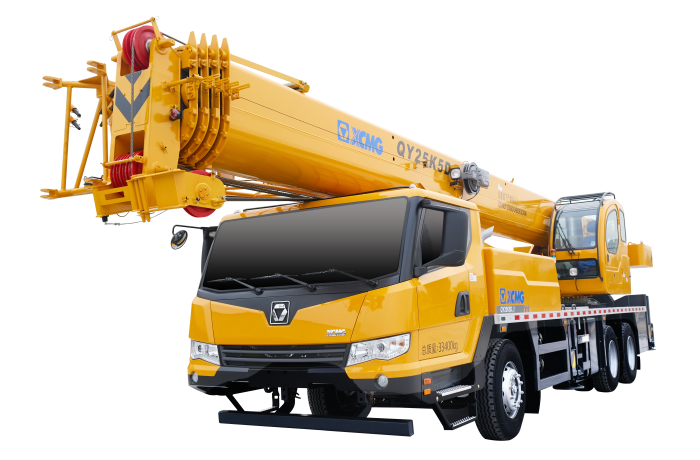

好的，我们来详细探讨一下徐工QY25K5D-1这款非常经典的25吨汽车起重机在不同工况下，如何具体应用其《起重性能表》。
核心要点： 起重性能表是吊车司机的“生命线”，它规定了在特定工况（主要是支腿跨距和臂长组合）下，吊车能够安全起吊的最大重量和对应的工作幅度（吊臂回转半径）。任何操作都不能超越性能表的规定。
首先，明确徐工QY25K5D-1的关键性能参数：
- 最大额定起重量： 25吨
- 主臂长度： 基本臂10.8米，全伸主臂32.5米（通常为4节臂或5节臂）
- 副臂长度： 可选配，通常可加长7.5米或9.5米，用于增加起升高度。
- 支腿跨距： 通常有全伸和半伸等几种模式，性能表会基于此划分。
性能表通常分为几个主要部分：
- 主臂工况表： 最常用，对应不同臂长和不同幅度下的起重量。
- 副臂工况表： 安装副臂后，起重量会大幅降低。
- 固定支腿/全周作业 vs 活动支腿/侧方/后方作业表： 吊车在支腿全伸的360度范围内（最稳定）和仅在侧方或后方（稳定性较差）作业时，性能差异巨大。
应用案例解析
以下是几个典型的工况应用案例，说明如何查询和使用性能表。
案例一：工地设备卸车（标准主臂工况）
- 场景： 在平整坚实的工地上，需要将一台重约12吨的空压机从卡车上吊下，并放置到旁边5米远的位置。卡车货箱离地约1.5米。
- 工况分析与性能表查询：
- 确定工况： 使用主臂，全伸支腿（确保最稳定状态），作业范围为360度全周。
- 确定关键参数：
- 被吊物重量： 12吨（需包括吊钩、索具的重量，假设总重约12.5吨）。
- 所需工作幅度： 吊车需停靠在离卡车一定距离的地方。假设吊车中心到空压机放置点的距离（幅度）约为7米。
- 所需臂长： 起升高度不高，10.8米的基本臂或稍长一点的臂长即可满足。
- 查询性能表（主臂、全支腿工况）：
- 找到对应 “7米”幅度 的那一列。
- 查看不同臂长下的允许起重量。例如，在7米幅度下：
- 臂长10.8米时，允许起重量可能为 约20吨。
- 臂长18米时，允许起重量可能为 约14吨。
- 结论： 12.5吨的总吊重小于14吨（即使使用18米臂也安全），因此该作业是安全的。为了更稳妥，可以选择使用较短的臂长，此时起重能力余量更大。
案例二：厂房内安装通风管道（带载变幅/伸臂操作）
- 场景： 在厂房内部，需要将一段重4吨的通风管道安装到离地8米高的支架上。吊车需要在一个固定的位置，通过伸臂和变幅将管道“送”到安装点。安装点离吊车中心约12米。
- 工况分析与性能表查询：
- 确定工况： 主臂工况，全伸支腿。此操作的关键在于是带载伸臂或变幅，这是非常危险的操作，必须严格校核。
- 确定关键参数：
- 被吊物重量： 4吨（含索具）。
- 最大工作幅度： 管道最终需要到达12米的位置。
- 所需臂长： 起升高度8米，幅度12米，通过勾股定理估算，所需臂长至少为 √(8² + 12²) ≈ 14.4米。考虑吊钩滑轮组高度，选择18米臂长是合适的。
- 查询性能表（主臂、全支腿工况）- 重点看“临界点”：
- 找到 18米臂长 对应的行。
