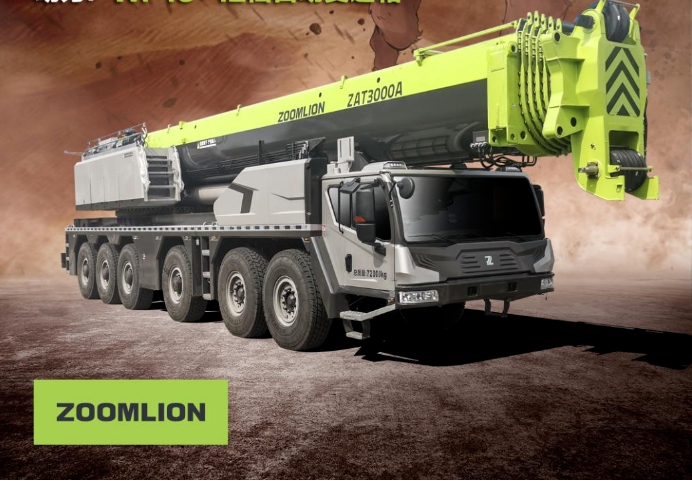

好的，中联重科 ZAT3000V763.1 是一款 300 吨级的全地面起重机，其起重性能表是驾驶员和吊装工程师在现场作业的“圣经”。能否正确应用性能表，直接关系到吊装作业的安全与效率。

下面我将通过几个典型的工况案例，详细说明如何查找和应用 ZAT3000V763.1 的起重性能表。

首先，理解性能表的关键参数

在查看任何案例前，必须明白性能表上的几个核心变量：

1. 工况（Configuration）: 指的是起重机的基本设置，主要包括：

   • 主臂工况: 仅使用主臂（Telescopic Boom）。
   • 副臂工况: 主臂 + 副臂（Luffing Jib）。ZAT3000V763.1 的副臂有多种长度组合（如 12.5m - 52m），角度通常可调（如 0°, 15°, 30° 等）。
   • 超起工况: 主臂（或主臂+副臂）+ 超起装置（SSL）。超起能大幅提升起重能力，尤其是在大半径作业时。ZAT3000V763.1 的超起配重有空中和地面两种模式。

2. 幅度（Radius）: 吊钩中心到起重机回转中心的水平距离。这是查表时最关键的参数。

3. 臂长（Boom Length）: 主臂伸出的长度。

4. 额定起重量（Rated Capacity）: 在特定工况、臂长和幅度下，起重机允许吊起的最大重量。这个重量已经包含了吊钩、索具等吊具的重量。

5. 配重（Counterweight）: 起重机尾部配置的重量。ZAT3000V763.1 的最大标配配重通常为 140t。使用超起时，总配重可达更高（如 240t）。

应用案例

案例一：常规风电设备安装（主臂工况）

• 场景: 安装一个重 85 吨的风机轮毂，安装高度为 90 米，作业半径（幅度）预计为 14 米。
• 应用步骤:
  1. 确定工况: 由于高度要求（90米），需要查看主臂工况的性能表。ZAT3000V763.1 的主臂最大长度可能超过 90 米，足以满足要求。
  2. 查找对应臂长和幅度:
     • 在性能表中，找到 主臂工况 部分。
     • 找到与所需臂长最接近的列。例如，你需要 90 米高度，考虑到吊钩和索具的高度，可能需要选择 92 米或 94 米的臂长列。
     • 在该臂长列下，向下查找 幅度（半径）为 14 米 所在的行。
  3. 读取额定起重量:
     • 在 14 米幅度与 94 米臂长的交汇点，你可能会看到一个数值，例如 98 吨。
  4. 安全校验:
     • 吊装重量（85 吨）< 额定起重量（98 吨）。
     • 但必须注意！ 98 吨是总吊重上限，需要减去吊钩（假设 3 吨）和索具（假设 2 吨）的重量。因此，实际允许的货物最大重量为 98 - 3 - 2 = 93 吨。
     • 85 吨 < 93 吨，结论：在该工况下作业是安全的。

案例二：化工厂内大型反应塔吊装（副臂工况）

• 场景: 在密集的化工厂区内，需要将一个长 50 米、重 40 吨的反应塔吊装就位。现场有障碍物，要求起重机必须使用副臂来增加起升高度并跨越障碍，作业半径约为 20 米。
• 应用步骤:
  1. 确定工况: 需要 主臂 + 副臂 工况。假设主臂伸出 40 米，副臂接 30 米，副臂角度设为 30°（以提供足够的跨越高度）。
  2. 查找对应性能表:
     • 切换到性能表的 副臂工况 部分。
     • 首先确定主臂长度（如 40m），然后找到对应的副臂长度（如 30m）和角度（如 30°）的子表。
     • 在该子表中，查找 幅度 20 米 对应的额定起重量。
  3. 读取额定起重量:
