中联ZAT2200H853.2汽车吊性能参数表、吊车吊臂计算工况表
吊车参数应用

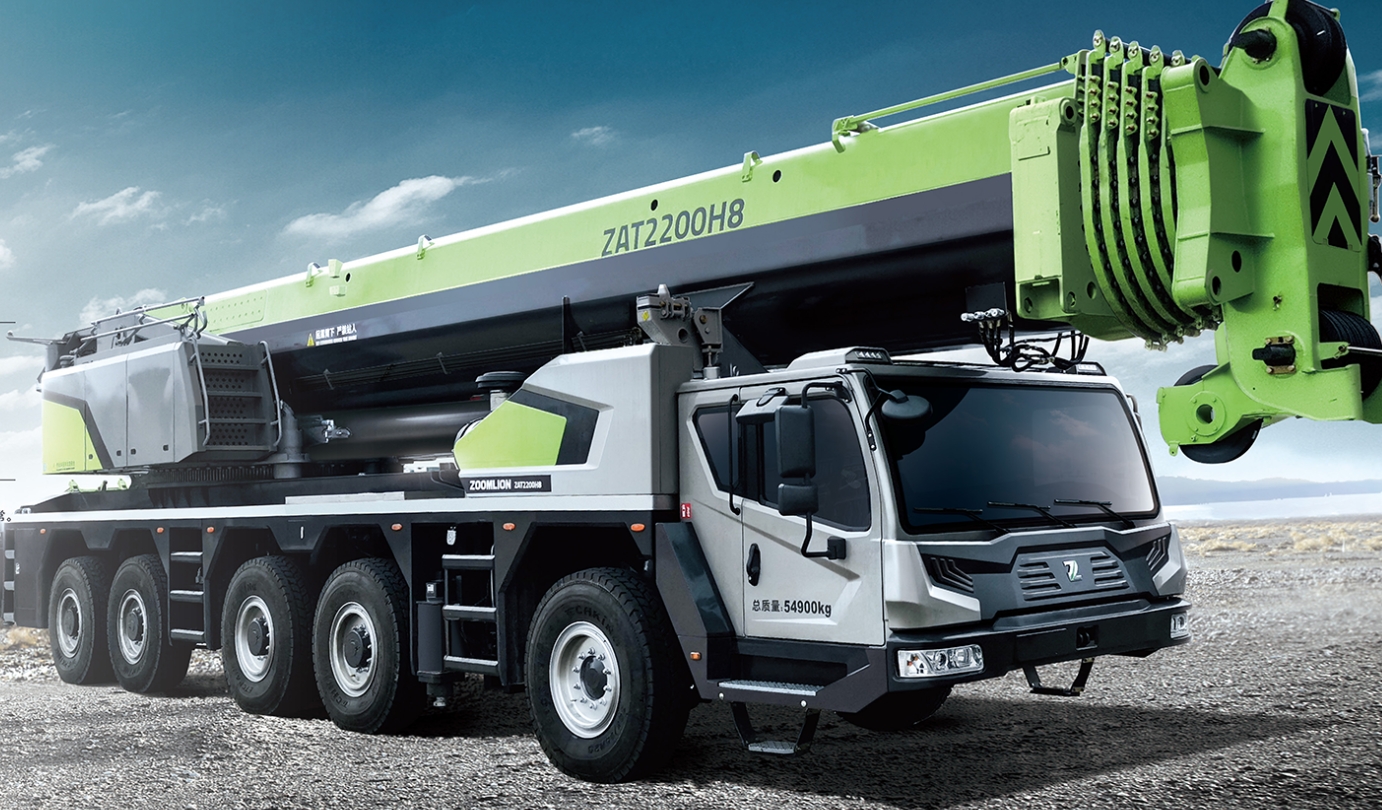

好的，中联重科 ZAT2200H853.2 是一款220吨级的全地面起重机，其起重性能表是其作业的“圣经”。要理解其应用，关键在于明白性能表是工况（主臂长度、幅度）、配重、支腿模式三者共同决定的。
下面我将通过几个典型的实际应用案例，来详细说明如何查阅和应用 ZAT2200H853.2 的起重性能表。
案例一：风电设备安装（典型工况：主臂+风电臂头）
场景描述： 需要在风电场安装一个重约95吨的风机机舱，安装高度（吊钩高度）要求达到110米。作业场地平坦坚实。
应用步骤：
确定工况配置：
- 这种高度必须使用主臂+风电臂头的工况。查询性能表，找到对应“主臂+风电臂头”的部分。
- 根据安装高度110米，反推所需臂长。需要考虑吊钩、索具的高度以及臂头的角度。通常，臂长需要略大于安装高度。假设选择 72米主臂 + 48米风电臂头，总臂长120米。
确定作业幅度（工作半径）：
- 风机塔筒周围有安全作业距离要求，吊车不能紧贴塔筒。假设机舱就位时，吊钩中心与回转中心的水平距离（即幅度）为 20米。
查阅性能表：
- 在“主臂72m + 风电臂头48m”的工况性能表中，找到 幅度20米 这一行。
- 查看对应起重能力。假设表中数据显示在20米幅度下的额定起重量为 105吨。
性能分析与决策：
- 对比： 设备重量95吨 < 额定起重量105吨。
- 安全余量： (105 - 95) / 105 ≈ 9.5% 的余量。这是一个非常关键的判断点！
- 决策：
- 如果性能表备注无其他限制，且考虑了风速、吊索具重量（约2-3吨）后，总吊重约98吨，仍在105吨限值内，余量约6.7%。此工况理论上可行，但属于“临界”作业，需要极其谨慎。
- 更安全的做法： 如果场地允许，尝试将幅度缩小到18米。查询18米幅度下的起重量，可能达到120吨以上，这样安全余量更大，作业更安全。或者，考虑增加配重（如果车辆配置允许）来提升该工况下的性能。
案例二：桥梁板梁吊装（典型工况：纯主臂）
场景描述： 在城市高架桥施工中，需要吊装一块重65吨的预制混凝土箱梁。桥墩高度15米，吊装时需将梁体提升超过20米。支腿全伸，场地条件良好。
应用步骤：
确定工况配置：
- 提升高度仅20米，无需副臂。使用纯主臂工况即可。
- 为保证足够的起升高度和灵活性，选择 40米主臂。
确定作业幅度：
- 吊车停在桥下，臂架需要跨越已安装的桥墩或避开障碍物。测量吊车回转中心到梁体就位点的水平距离，假设为 12米。
查阅性能表（注意配重和支腿）：
- ZAT2200H853.2 的性能表会因配重不同而差异巨大。必须明确此时车上装配的配重吨位。假设为最大配重70吨。
- 支腿模式为全伸。
- 在“主臂40m，全支腿，70t配重”的性能表中，找到 幅度12米 这一行。
- 查看额定起重量，可能高达 130吨 以上。
性能分析与决策：
- 对比： 65吨 << 130吨。
- 安全余量： 余量超过50%，非常充足。
- 决策：
- 此工况非常安全。但需要注意，性能表的值是静态的。实际作业中要控制起升和回转速度，避免因惯性力导致超载。
- 此时，性能表的限制可能不再是重量，而是作业半径（幅度）的精确控制，确保梁体能够准确就位。
案例三：厂房内设备吊装（典型工况：带超起装置）
**
