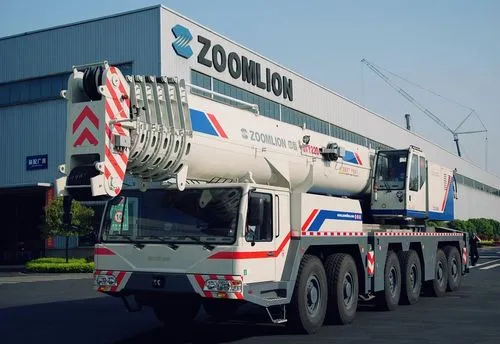

好的，中联QAY220全地面起重机是一款非常经典的220吨级产品，其起重性能表是驾驶员和安全员在现场作业时必须严格遵守的“法律”。下面我将通过几个具体的应用案例，详细说明如何在不同工况下正确应用其起重性能表，并强调其中的关键点和安全逻辑。
首先，理解性能表的核心要素
在查看具体案例前，必须明白QAY220性能表的几个关键变量和概念：
工况（Configuration）：这是最大的前提。QAY220通常有多种工况，如：
- 主臂工况：使用基本臂和中间节臂，起重能力最强，但臂长有限。
- 主臂+副臂工况：在主臂末端加装副臂，以获得更大的起升高度，但起重能力会显著下降。
- 风电专用工况：针对风机吊装优化的臂架组合。
- 塔式工况：加装塔式副臂，用于高耸、狭窄空间的作业。
幅度（Radius）：吊钩中心到起重机回转中心的水平距离。这是性能表中最关键的参数。
臂长（Boom Length）：主臂伸出的长度。幅度一定时，臂长越长，起重能力越低。
配重（Counterweight）：起重机后方配置的重量。QAY220通常有基本配重和可选配重。性能表上的数据是基于特定配重计算的，超载时必须使用全部指定配重。
支腿（Outriggers）：支腿必须全伸，并确保地面坚实。性能表是基于“全支腿”工况。
应用案例一：常规设备安装（主臂工况）
场景描述： 在某工厂内，需要将一台重45吨的设备吊装到15米高的平台上。现场作业空间开阔，设备就位幅度约为12米。
应用步骤：
确定工况：作业高度不高，空间开阔，无需副臂。因此选择主臂工况。
查询性能表：
- 找到QAY220主臂工况性能表。
- 在“幅度”一栏中找到 12米。
- 我们需要确定需要多长的臂长。设备加吊钩、索具重量约47吨。平台高15米，考虑到吊索夹角和设备高度，臂架顶端需达到约20米高度。
- 查看12米幅度下不同臂长的起重能力：
- 臂长18.1米：额定起重量可能为 80吨 左右（远大于47吨，安全但可能不是最优化）。
- 臂长24.1米：额定起重量可能为 60吨 左右（仍然满足要求）。
- 臂长30.1米：额定起重量可能为 50吨 左右（47吨 < 50吨，满足要求，且臂长足够达到高度）。
- 臂长36.1米：额定起重量可能降至 40吨 左右（47吨 > 40吨，严重超载！禁止使用！）
决策与操作：
- 最优选择：使用30.1米臂长。因为它在12米幅度下能吊50吨，既满足了47吨的重量要求，又提供了足够的高度，还留有（50-47）/50 = 6%的安全余量。
- 安全要点：
- 必须确认使用的配重与性能表要求一致。
- 实际起吊前，要进行试吊，观察支腿和地面情况。
- 整个过程要严格控制回转速度，防止幅度因离心力增大而失控。
应用案例二：风力发电机维修（主臂+副臂工况）
场景描述： 需要更换一台风力发电机的齿轮箱，齿轮箱重量为38吨，轮毂中心高度为85米。由于风机叶片的影响，吊钩需要达到约90米的高度。
应用步骤：
- 确定工况：作业高度远超主臂极限，必须使用主臂+副臂工况。
- 查询性能表：
- 找到QAY220主臂+副臂工况性能表。该表会额外增加“副臂长度”和“副臂夹角”两个参数。
- 假设配置为：主臂45米 + 副臂24米，副臂夹角15°（用于增加作业半径）。
- 此时，总臂长达到69米，但起重能力急剧下降。
- 根据吊装方案，设备就位幅度（工作幅度）预计为16米。
- 在性能表中，对应“主臂45m+副臂24
