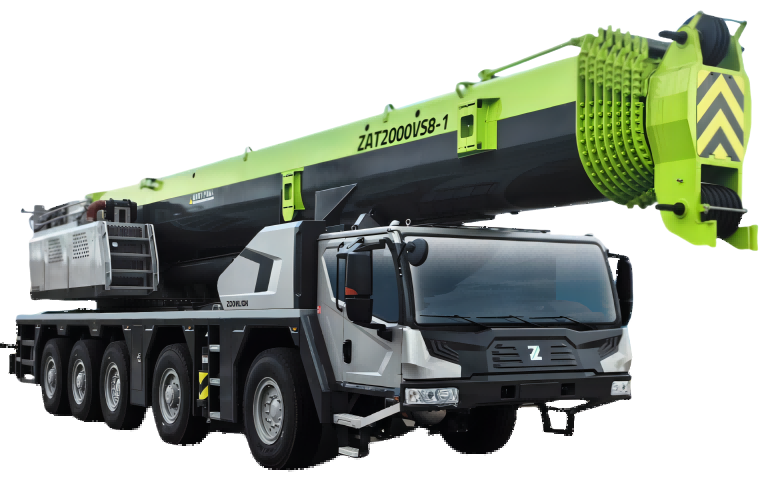

好的，我们来详细解析一下中联重科 ZAT2000VS863-1 全地面起重机（通常简称为200吨吊车）的起重性能表在不同工况下的具体应用案例。

首先，理解ZAT2000VS863-1的关键特性：

• 型号解读： ZAT2000代表200吨级，VS代表“可变幅超起”，这是其核心优势技术。
• 核心技术 - 可变幅超起（VS）： 超起装置可以改变角度，从而在吊装重物时提供额外的后倾力矩，极大地提升了重载工况下的起重性能，特别是在中大半径（工作幅度）下。
• 主臂+副臂： 主臂最长可达81米，加上副臂（最长可达48米），最大臂长组合可达129米，适用于高耸设备的安装。

起重性能表的核心要素： 性能表是一个多维表格，主要变量包括：

1. 工况： 如基本臂工况、主臂工况、主臂+副臂工况、带超起（VS）的主臂工况、带超起（VS）的主臂+副臂工况等。
2. 工作幅度（半径）： 吊车回转中心到吊钩垂直线的水平距离。
3. 臂长： 当前使用的臂杆长度。
4. 额定起重量： 在特定工况、臂长和幅度下，允许起吊的最大重量。

应用案例：

案例一：风电塔筒或机舱吊装（典型重载、中大半径工况）

• 场景： 在风电场，需要将重约90吨的风机机舱吊装到100米高的塔筒顶部。
• 挑战：
  • 重量大（90吨）。
  • 高度高（100米以上）。
  • 作业半径大（由于塔筒周围有障碍物或需要安全距离，吊车不能紧贴塔筒停放，假设工作幅度为20米）。
• 工况选择与应用：
  1. 首选工况： 带超起（VS）的主臂+副臂工况。这是专门为这种高、重、远挑战设计的。
  2. 查表步骤：
     • 确定臂长： 目标高度100米，加上吊索具等高度，需要臂长至少110米。查表选择“主臂81米 + 副臂X米”的组合，例如主臂81米 + 副臂32米，总臂长113米。
     • 确定工作幅度： 20米。
     • 查阅性能表： 在“带VS，主臂81m，副臂32m”的工况页，找到“工作幅度20m”这一列，查看对应的额定起重量。假设查表结果为95吨。
  3. 安全校核：
     • 吊装物重量90吨 < 额定起重量95吨。
     • 需考虑风载、吊索具重量（约2-3吨），因此实际总吊重约为92-93吨。
     • 93吨 < 95吨，在安全范围内。
  4. 关键点： 如果不使用超起（VS）工况，在20米幅度、113米臂长下，额定起重量可能会急剧下降至60吨以下，根本无法完成吊装。VS技术在此案例中起到了决定性作用。

案例二：化工厂反应器安装（重载、低空、小半径工况）

• 场景： 在化工厂区内，安装一个重150吨的大型反应器，设备就位高度较低（15米），但周围空间狭窄，吊车需要在一定距离外作业。
• 挑战：
  • 重量极大（150吨，接近吊车极限）。
  • 需要较小的作业半径以保证精准就位（假设半径为8米）。
• 工况选择与应用：
  1. 首选工况： 带超起（VS）的主臂工况（可能不需要副臂）。或者使用基本臂工况或短主臂工况。
  2. 查表步骤：
     • 确定臂长： 高度要求仅15米，使用较短的主臂即可，例如臂长18米或24米。短臂能提供最大的起重能力。
     • 确定工作幅度： 8米。
     • 查阅性能表：
       • 先查“带VS，主臂18m”工况，在8米幅度下的额定起重量。这个值会非常接近吊车的最大额定起重量（200吨）。假设为190吨。
       • 再校核“基本臂工况”或“不带
