吊车参数应用

好的，我们来详细解析一下中联重科ZAT2000V753全地面起重机（以下简称753）的起重性能表在不同工况下的具体应用案例。

首先，明确几个关键点：

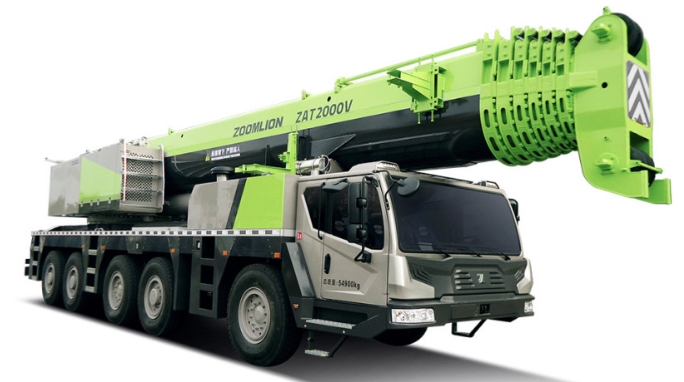

ZAT2000V753：这是一款200吨级的7节臂全地面起重机，主臂最大长度可达81.5米，配备桁架式副臂后，最大起升高度可达138米。其核心特点是“全地面”底盘，具备良好的越野和公路行驶能力。
起重性能表：是吊车司机的“圣经”，它规定了在特定工况配置（如支腿全伸/半伸、主臂长度、工作幅度、是否使用副臂等）下，起重机能够安全起吊的最大额定载荷。
核心原则： 安全永远是第一位的。 性能表是理论极限值，实际作业中必须考虑风载、地基、吊索具重量、现场指挥等因素，并留有安全余量。

应用案例一：城市立交桥预制梁吊装（典型的主臂工况）

场景描述： 某城市快速路改造项目，需要将一块重45吨、长30米的预制混凝土箱梁吊装到桥墩上。桥墩高度为15米。现场作业空间开阔，地面坚实平整。

工况分析与性能表应用：

确定工况配置：
- 支腿模式： 现场空间允许，必须全伸支腿，以提供最大的稳定性。这是使用性能表的前提。
- 吊装方式： 使用两根专用吊装扁担，采用两点吊装，确保梁体平稳。
- 主臂长度计算： 桥墩高15米，梁高2米，吊索具和扁担高度约4米，安全空间预留2米。所需最小起升高度 H = 15 + 2 + 4 + 2 = 23米。考虑到吊臂需有一定角度，选择主臂长度 L = 30米 的工况是安全且合适的。
- 工作幅度（回转半径）： 吊车需停在桥墩一侧，吊臂需要回转一定角度将梁送到位。预计最大工作幅度 R = 12米。
查询性能表：
- 打开753的性能表，找到“支腿全伸，主臂工况”部分。
- 在“主臂长度30米”这一列，向下查找“工作幅度12米”对应的额定起重量。
- 查表示例（数值为模拟，请以官方性能表为准）：
  - 主臂30米，幅度10米时，额定起重量可能为60吨。
  - 主臂30米，幅度12米时，额定起重量可能为52吨。
  - 主臂30米，幅度14米时，额定起重量可能为45吨。
决策与执行：
- 结论： 在30米臂、12米幅度下，52吨 > 45吨（梁重），满足要求。但为了更安全裕度，可以尝试将吊车停得更近一些，将工作幅度控制在10-11米，这样起重能力更大，安全系数更高。
- 安全校核： 必须将吊索具、扁担的重量（假设共2吨）计算在内。实际吊装总重量为 45吨 + 2吨 = 47吨。47吨 < 52吨，依然在安全范围内。
- 最终操作： 司机根据性能表设定好起重限位器，在指挥人员的指令下，平稳完成吊装。

应用案例二：化工厂高层设备安装（主臂+副臂工况）

场景描述： 某化工厂需要在80米高的框架上安装一台重20吨的反应器。现场空间狭窄，吊车只能停在固定位置。
