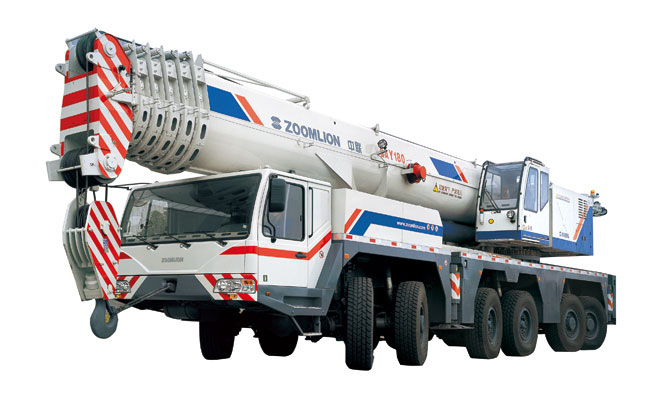

好的，中联QAY180V633是一款性能非常出色的180吨级全地面起重机，其起重性能表是驾驶员和安全员在现场作业时必须严格遵守的“生命线”。下面我将通过几个典型的应用案例，详细说明如何在不同工况下应用其起重性能表。

核心前提：理解性能表的关键要素

在查看具体案例前，必须明确影响起重性能的几个核心参数，这些都会在性能表中明确列出：

1. 工况（Configuration）：即吊车的“姿势”，主要包括：
   • 主臂长度（Boom Length）
   • 副臂长度（Jib Length）：是否安装、安装角度（如0°、15°、30°）。
   • 支腿模式（Outrigger Mode）：全支腿（全伸/半伸）、半支腿、轮胎工况等。QAY180V633通常使用全支腿全伸（即最大支腿跨距）来获得最佳稳定性。
2. 工作幅度（Radius）：吊钩中心到起重机回转中心的水平距离。这是现场最直观、最需要控制的操作参数。
3. 额定起重量（Rated Capacity）：在特定工况和幅度下，允许起吊的最大重量。

黄金法则：实际起重量必须 ≤ 性能表对应的额定起重量。

应用案例

案例一：风电设备安装（典型的大吨位、大半径作业）

• 场景描述：在风电场安装一台风力发电机的机舱，机舱重量为75吨。由于现场空间限制，起重机需要站在离基础中心25米的位置进行吊装。计划使用主臂+副臂工况。
• 应用性能表步骤：
  1. 确定工况：查阅性能手册中的“主臂+副臂起重性能表”。假设我们需要主臂长度42米，副臂长度24米，安装角度15°（以获得足够的起升高度）。
  2. 确定幅度：目标工作幅度为25米。
  3. 查表：在“42m主臂 + 24m副臂（15°）”这一页，找到“工作幅度”为25米这一行。对应的“额定起重量”假设为82吨。
  4. 安全校验：
     • 货物重量75吨 < 额定起重量82吨。从重量角度看是安全的。
     • 但必须进行二次校验：检查吊装过程中，幅度是否会变化。例如，机舱从地面起吊到就位，幅度可能会从28米变化到25米。我们需要确保在整个过程中（尤其是最大幅度28米时），28米对应的额定起重量（假设为75吨）也大于75吨。如果28米时额定重量为74吨，则此方案不可行，需要调整吊车站位或臂架组合。
  5. 结论：此工况下，起重机性能满足要求，但操作员必须严格控制幅度，确保在吊装路径上的任何一点，实际幅度下的额定起重量都大于货物重量。

案例二：厂房内大型设备吊装（高度受限，需精确计算）

• 场景描述：在厂房内吊装一台重45吨的冲压设备到指定基础上。厂房净高为20米。设备就位点离吊车回转中心15米。
• 应用性能表步骤：
  1. 确定工况：由于高度受限（20米），我们不能使用过长的臂架。首先计算所需臂长。
     • 起升高度 ≈ 设备高度 + 吊索高度 + 安全距离。假设设备高3米，吊索高2米，安全距离1米，则所需起升高度约6米。但关键是臂架角度。
     • 更重要的计算是：在15米幅度下，臂架头部需要达到的高度。通过几何关系（直角三角形）计算：臂长 L ≈ √(幅度R² + 起升高度H²)。这里H需要接近厂房净高20米（考虑吊具等，实际可用高度约18米）。L ≈ √(15² + 18²) ≈ 23.4米。因此，选择24米或27米的主臂可能足够，且不会碰到屋顶。
  2. 选择性能表：选择“主臂起重性能表”（本例可能无需副臂）。
  3. 查表：在“主臂长度24米”的表中，查找“工作幅度15米”对应的额定起重量。假设为58吨。
  4. 安全校验：
     • 货物重量45吨 < 58吨。安全。
     • 关键校验：必须验证在24米臂长、15米幅度时，吊钩
