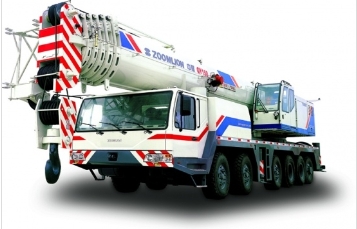

好的，中联QY150V663是一款150吨级的全地面起重机，其起重性能表是驾驶员和吊装方案工程师在现场作业时必须严格遵守的核心文件。性能表的使用不是简单的“查表”，而是需要结合工况条件、吊装方案和安全规范进行综合判断。
下面我将通过几个典型的应用案例，详细说明如何在实际工作中应用QY150V663的起重性能表。
案例一：标准主臂工况下的设备安装（最常用）
场景描述： 在某工厂扩建项目中，需要将一台重45吨的反应釜安装到10米高的混凝土基座上。现场地面坚实平整，作业半径（吊车回转中心到反应釜中心的位置）预计为12米。
应用步骤：
确定工况：
- 吊臂配置： 使用全伸主臂。由于安装高度不高，无需副臂。
- 支腿工况： 使用全伸支腿，提供最大的稳定性。查性能表时，需确认是“360°全周作业”还是“侧方/后方作业”。通常全支腿工况下为360°作业。
- 配重： 根据吊装重量，决定是否使用全部配重。QY150V663通常有基本配重和附加配重。45吨的负载对于150吨吊车来说不算大，但为了安全裕度，通常会加上全部或大部分配重。
查阅性能表：
- 找到对应“主臂”工况的性能表。
- 在“臂长”一列中，选择一个合适的臂长。臂长并非越短越好，需要考虑吊钩、索具的高度以及反应釜本身的高度，确保臂长足够且有足够的起升高度。假设选择臂长为18.3米（可能是性能表上的一个标准档位）。
- 在“作业半径”一行中找到 12米。
- 在臂长18.3米与半径12米的交汇点，查看额定起重量。假设查表结果为 58吨。
安全分析与决策：
- 对比负载： 额定起重量58吨 > 反应釜重量45吨。
- 考虑安全因素：
- 动载系数： 吊装过程中会有加速、减速，产生动载荷。通常要求额定起重量 > 负载重量 × 动载系数（一般为1.1）。45吨 × 1.1 = 49.5吨 < 58吨，满足要求。
- 吊钩、索具重量： 必须将主吊钩、副吊钩（如果使用）和钢丝绳、卸扣等索具的重量计算在内。假设索具总重2吨，则总吊载为 45 + 2 = 47吨。47吨 × 1.1 = 51.7吨 < 58吨，依然满足。
- 结论： 在该工况下（主臂18.3米，半径12米，全支腿，全配重），起重能力有足够的安全余量，方案可行。驾驶员需将吊车精确停放在计算好的位置，确保作业半径不超过12米。
案例二：大半径、主臂带副臂（塔式工况）吊装风电叶片
场景描述： 在风电场，需要将一支长60米、重20吨的风电叶片吊装到100米高的塔筒上。由于现场空间限制，吊车必须站在离塔筒中心较远的位置，作业半径预计为28米。
应用步骤：
确定工况：
- 吊臂配置： 仅靠主臂无法达到高度和半径要求，必须使用 “主臂+副臂” 的塔式工况。QY150V663的性能表中会有专门的“主臂+副臂”或“塔式工况”性能表。
- 副臂角度： 性能表会针对不同的副臂安装角度（如0°，15°，30°等）给出不同的起重能力。角度越小，作业半径越大，但起重能力越低。本例中需要大半径，可能会选择0°或15°。
- 支腿与配重： 必须使用全支腿和全部配重。
查阅性能表：
- 找到“主臂+副臂”性能表，并选择副臂角度（例如15°）。
- 确定主臂和副臂的组合长度。假设主臂伸到40米，加上副臂30米，总臂长为70米。但实际性能表是按“主臂长度”和“副臂长度”两个参数来划分的。
- 在“主臂长度”40米、“副
