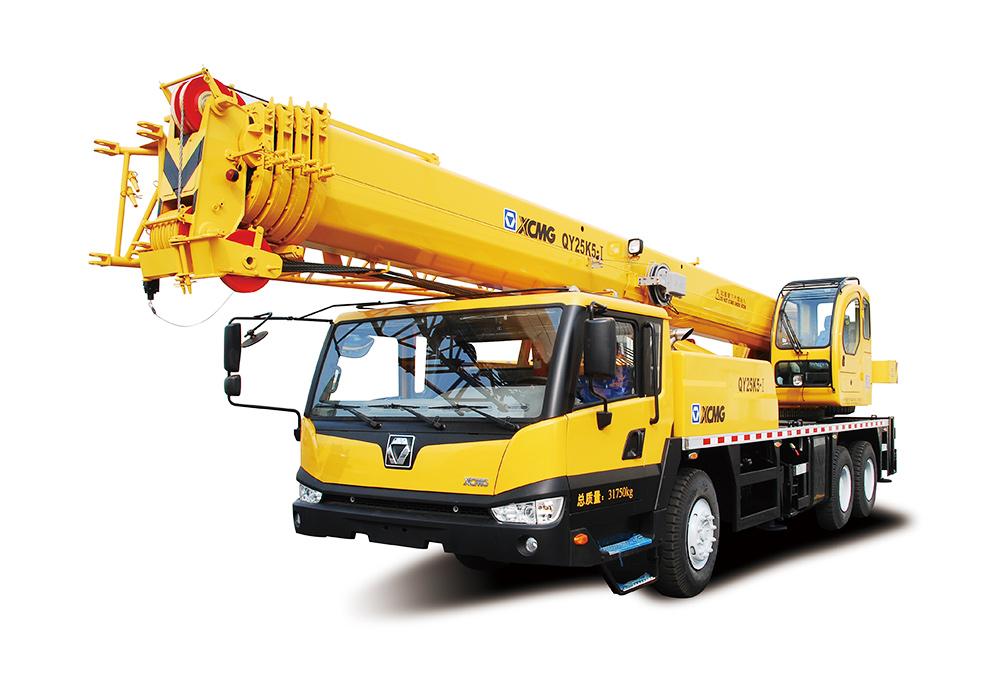

好的，我们来详细解析一下徐工QY25K5-1汽车起重机在不同工况下起重性能表的应用案例。掌握如何正确使用性能表是吊装作业安全与高效的核心。

第一步：理解性能表的关键参数

在查看任何性能表之前，必须明确几个核心参数，它们共同决定了起重机的实际起重能力：

1. 幅度（工作半径）： 吊钩中心到起重机回转中心的水平距离。这是最重要的参数，幅度越大，起重能力越小。
2. 臂长： 起重机主臂伸出的长度。臂长越长，在相同幅度下的起重能力越小。
3. 支腿工况： 这是QY25K5-1性能表的基础。通常分为：
   • 全伸支腿（全方位）： 所有支腿完全伸出，提供最大的稳定性，起重能力最强。
   • 半伸支腿（侧方/后方）： 支腿部分伸出，稳定性降低，起重能力相应减小。务必注意作业区域限制（如侧方或后方）。
4. 配重： QY25K5-1通常标配7.5吨主配重。使用性能表时，要确认表格对应的配重情况。

核心原则：性能表上的数值是理论极限值，实际作业中必须考虑安全余量，通常建议使用不超过额定载荷的75%-90%（根据工况复杂程度决定）。

---

第二步：应用案例解析

假设我们手头有一份QY25K5-1的性能表（以下数据为模拟，具体请以官方最新性能表为准）。

模拟性能表（全伸支腿，7.5t配重）摘要：

臂长 (m)	幅度 (m)	额定起重量 (t)
10.4	3.0	25.0
10.4	5.0	17.5
10.4	7.0	12.0
10.4	9.0	8.0
10.4	11.0	5.5
18.0	7.0	7.5
18.0	10.0	4.8
18.0	14.0	2.8
18.0	16.0	2.1
26.0	10.0	3.2
26.0	14.0	2.1
26.0	20.0	1.2
26.0	24.0	0.7

案例一：工地设备卸货（简单、典型工况）

• 任务： 将一台重约8吨的空压机从卡车上吊下，并放置到旁边5米远的地面。
• 应用分析：
  1. 确定关键参数：
     • 吊装重量： 8吨（需确认设备实际重量，包括索具重量）。
     • 所需幅度： 卡车宽度+安全距离，假设需要7米的幅度。
     • 所需臂长： 设备不高，场地开阔，使用较短臂长即可，例如10.4米主臂。
  2. 查表：
     • 找到 “臂长10.4m” 这一行。
     • 在幅度列中找到最接近 “7m” 的数值。
     • 对应额定起重量为 12.0吨。
  3. 安全校核：
     • 8吨（负载） < 12.0吨（额定能力）。
     • 安全系数 = 12.0 / 8.0 = 1.5，满足常规作业要求。
     • 结论： 该工况下，起重机能力充足，作业安全。但操作时仍需缓慢起钩，观察支腿地面情况。

案例二：厂房内设备安装（幅度和臂长受限工况）

• 任务： 在厂房内安装一台重4.5吨的机器，机器需越过一个6米高的平台，放置到离起重机中心14米远的位置。
• 应用分析：
  1. 确定关键参数：
     • 吊装重量： 4.5吨。
     • 所需幅度： 14米（距离较远）。
     • 所需臂长： 必须超过6米平台高度
