中联ZTC1100H753汽车吊性能参数表、吊车吊臂计算工况表
吊车参数应用

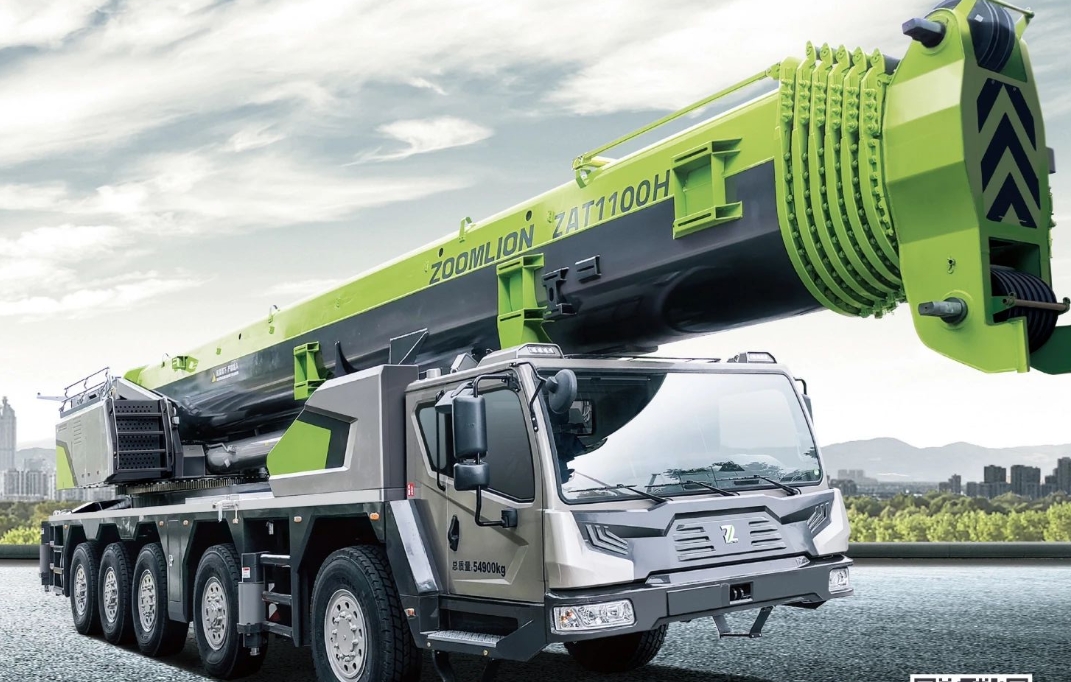

好的，中联重科 ZTC1100H753 是一款 110 吨级的汽车起重机，其起重性能表是吊装作业中的核心指导文件。能否正确应用性能表，直接关系到作业的安全与效率。
下面我将通过几个典型的工况案例，详细说明如何在实际工作中应用 ZTC1100H753 的起重性能表。
案例一：城市立交桥预制箱梁安装（主臂工况）
场景描述： 需要在城市立交桥工地，安装一段重 45 吨的预制箱梁。作业半径（吊车回转中心到箱梁重心的水平距离）预计为 14 米。现场地面坚实平整，支腿可全伸。需要使用主臂作业。
应用步骤：
- 确定工况： 首先确认是主臂工况，支腿全伸。这是最常用、起重能力最强的工况。
- 查阅性能表： 找到 ZTC1100H753 对应“主臂、全支腿”的性能表。性能表通常以臂长和作业半径作为纵横坐标。
- 匹配参数：
- 额定起重量： 在性能表中，找到与你计划使用的臂长和作业半径交叉点的数值。
- 假设我们使用28米的主臂长度（这是一个常用且经济的初始长度），在14米的作业半径下，查表得知其额定起重量约为 53吨。
- 安全校核与决策：
- 比较： 构件重量 45吨 < 额定起重量 53吨。从数值上看是允许的。
- 考虑安全系数： 吊装作业必须考虑动载荷（如起升、回转时的惯性力）和不确定因素（如风力）。通常要求实际吊重不超过额定起重量的 75% - 85%（具体根据公司安全规程，但绝不能超过100%）。
- 45吨 / 53吨 ≈ 85%。这个比例处于安全临界点，需要非常谨慎。
- 最终决策：
- 方案一（优化）： 如果可能，尽量调整吊车站位，将作业半径缩小到12米。查表可知，28米臂、12米半径的额定起重量会显著增大（可能超过60吨），安全余量更足。
- 方案二（可行但需严格控制）： 如果无法缩小半径，则必须严格按85%负荷进行作业。作业前进行试吊，检查吊车稳定性；作业中动作务必平稳缓慢，密切关注风速，确保万无一失。
案例二：厂房内设备检修（副臂工况）
场景描述： 在某工厂高跨厂房内，需要对一台位于屋顶附近、重8吨的设备进行拆卸检修。设备上方有屋顶，主臂无法垂直起升，需要将设备水平移出。所需作业半径较大，约为22米，且需要一定的高度。必须使用副臂（飞臂）来增加臂长和调整角度。
应用步骤：
- 确定工况： 此为主臂+副臂工况。副臂可以安装在不同角度（如0°，15°，30°等），角度越小，起重能力越接近主臂工况，但作业高度越低；角度越大，作业高度越高，但起重能力会显著下降。
- 查阅性能表： 找到对应的“主臂+副臂”性能表。这个表会更复杂，需要同时确定主臂长度、副臂长度、副臂安装角度和作业半径。
- 匹配参数：
- 假设配置为：主臂31.7米 + 副臂9.5米，副臂安装角度30°。
- 在22米的作业半径下，查表得知其额定起重量可能仅为 9.5吨 左右。
- 安全校核与决策：
- 比较： 设备重量8吨 < 额定起重量9.5吨。
- 考虑安全系数： 8吨 / 9.5吨 ≈ 84%。同样处于需高度警惕的范围。
- 关键风险点： 副臂工况下，起重机的稳定性比主臂工况差，对操作精度要求极高。特别是这种需要“溜钩”水平移动的作业，会产生额外的动载荷和侧向力。
- 最终决策：
- 此方案理论可行，但风险较高。必须由经验丰富的司机操作。
- 考虑是否有更优的副臂安装角度？例如，如果15°角度能满足高度要求，其22米半径的起重能力会大很多，安全系数更高。
