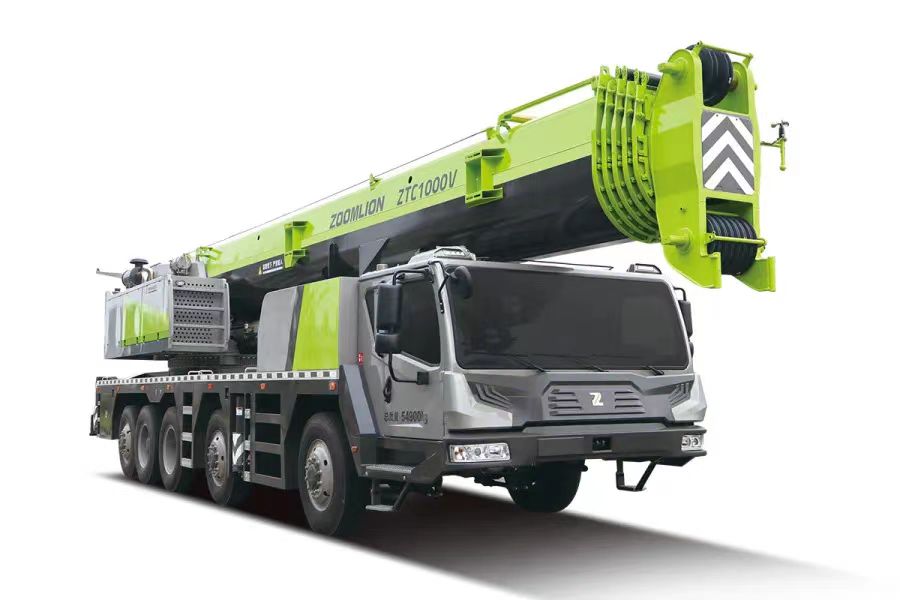

好的，中联重科 ZTC1000V653 是一款 100 吨级的汽车起重机，其起重性能表是驾驶员和安全员在现场作业时必须严格遵守的“法律”。下面我将通过几个典型的工况应用案例，详细说明如何正确应用其起重性能表，并强调其中的关键点和安全逻辑。

首先，理解性能表的核心要素

在查看案例前，必须明确 ZTC1000V653 性能表的几个关键变量：

1. 工况：主要指主臂的配置。ZTC1000V653 通常有：
   • 主臂工况：使用基本臂（约13.5米）和不同数量的臂节组合，最长主臂可达60.5米。
   • 主臂+副臂工况：在主臂全伸或部分伸出后，再接上副臂（通常有9.5米和15.5米两种），以增加起升高度，但起重能力会显著降低。
2. 幅度：吊钩中心到起重机回转中心的水平距离。这是决定起重能力的最关键因素。
3. 臂长：当前使用的臂杆长度。
4. 配重：ZTC1000V653 可能配备不同吨位的配重（如基本配重、全配重）。性能表会明确标注对应的配重情况。

核心原则： 对于确定的工况和臂长，幅度越小，起重能力越大。幅度越大，起重能力越小。

应用案例

案例一：近距离吊装重型设备（如大型变压器、发电机）

• 场景描述：在变电站内，需要将一台重 40 吨的变压器吊装到基础上。作业空间开阔，起重机可以尽量靠近基础放置。
• 应用性能表步骤：
  1. 确定工况：由于重量大，但起升高度不高，我们使用主臂工况，并选择较短的臂长以减少吊臂自重带来的影响。假设基础高度为2米，我们选择臂长18米。
  2. 确定幅度：为了让起重机尽量靠近作业点，我们计划将幅度控制在 7 米以内。
  3. 查表：在性能表中，找到“主臂工况”页，对应 臂长18米 的一列。查看 幅度7米 对应的额定起重量。
     • 假设查表结果为：臂长18米，幅度7米，额定起重量为 58 吨。
  4. 安全校核：
     • 吊装总重量：变压器重量40吨 + 吊钩、索具重量（假设2吨）= 42吨。
     • 比较：42吨 < 58吨（额定起重量）。满足要求。
     • 安全余量：(58 - 42) / 58 ≈ 27.6% 的余量，属于安全范围。
• 关键点：
  • 此工况下，起重机的潜力远未用尽，操作非常安全。
  • 重点在于精准控制幅度，确保在实际操作中不超过7米。

案例二：中远距离吊装预制构件（如桥梁板、钢柱）

• 场景描述：在桥梁施工现场，需要将一块重 20 吨的预制桥面板吊装到桥墩上。由于桥下有障碍物，起重机必须停在桥下较远的位置，预计幅度为16米。桥墩高度为15米。
• 应用性能表步骤：
  1. 确定工况：起升高度要求较高（15米+吊索高度+安全距离），需要使用较长的臂长。计算后选择臂长30米的主臂工况。
  2. 确定幅度：已确定为16米。
  3. 查表：在“主臂工况”页，找到 臂长30米 一列，查看 幅度16米 对应的额定起重量。
     • 假设查表结果为：臂长30米，幅度16米，额定起重量为 24 吨。
  4. 安全校核：
     • 吊装总重量：桥面板20吨 + 吊具重量（假设1吨）= 21吨。
     • 比较：21吨 < 24吨（额定起重量）。勉强满足要求。
     • 安全余量：(24 - 21) / 24 = 12.5% 的余量，已接近临界状态。
• 关键点与风险分析：
  • 此工况非常敏感！ 任何不利因素都可能导致超载：
    • 重量误差：如果构件
