吊车参数应用

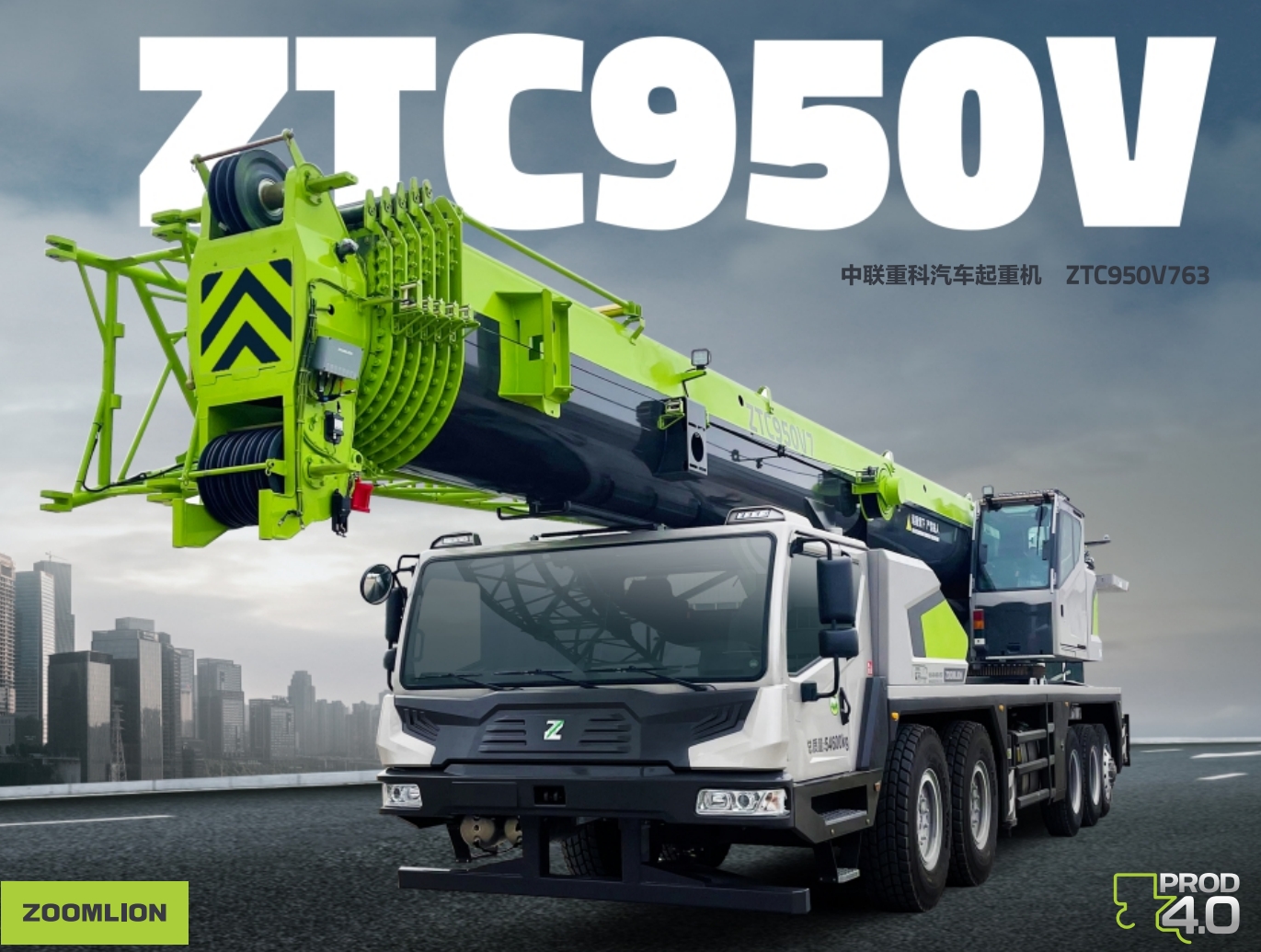

好的，中联重科 ZTC950V763 是一款 75 吨级的汽车起重机，其起重性能表是驾驶员和指挥人员进行安全、高效作业的“圣经”。下面我将通过几个典型的应用案例，详细说明如何在实际工作中应用其起重性能表。
案例一：厂房内设备安装（主臂工况 + 固定配重）
场景描述： 需要在新建的厂房内部，将一台重 20 吨的设备吊装到距离起重机中心 10 米远的基础上。厂房高度限制了吊臂的起升高度，但场地平整坚实，可以支撑支腿。
应用步骤：
确定工况参数：
- 吊装重量： 20 吨（需包括吊钩、索具的重量，假设总计 21 吨）。
- 作业半径： 10 米。
- 臂长组合： 使用主臂即可，无需副臂。根据设备高度和厂房净高，选择 18.6 米的主臂长度足够。
查阅性能表：
- 找到 ZTC950V763 的性能表，定位到 “主臂工况” 部分。
- 在臂长 18.6 米 这一行，查找 10 米 作业半径对应的额定起重量。
- 假设查表结果为：在 10 米半径、18.6 米臂长下，额定起重量为 28 吨。
安全校核与决策：
- 对比： 实际吊重 21 吨 < 额定起重量 28 吨。从起重能力角度看是安全的。
- 额外考虑：
- 百分比负载： (21 / 28) * 100% ≈ 75%。这是一个中等偏上的负载率，操作需平稳。
- 地基检查： 确认厂房地面为坚实混凝土，能够承受支腿压力。
- 净空高度： 确认18.6米臂在10米半径下的起升高度能满足设备就位要求。
- 结论： 该吊装方案可行。操作时需缓慢起钩，避免突然动作。
案例二：高层建筑玻璃幕墙吊装（主臂+副臂工况）
场景描述： 在一栋 20 层高的建筑旁，需要将一块重 3 吨的玻璃幕墙吊装到 60 米高的位置。现场有侧风影响。
应用步骤：
确定工况参数：
- 吊装重量： 3 吨（含吊具）。
- 作业半径： 由于建筑靠近，起重机不能太近，预计半径为 14 米。
- 起升高度： 需要超过 60 米，必须使用副臂。
查阅性能表：
- 找到性能表的 “主臂+副臂工况” 部分。ZTC950V763 通常有多种副臂组合（如 9.5m+9.5m, 16m+9.5m等）。
- 需要计算总臂长：例如选择 31.8米（主臂） + 9.5米（副臂） = 41.3米 的臂长组合。
- 在臂长 41.3米 这一行，查找 14米 作业半径对应的额定起重量。
- 假设查表结果为：额定起重量为 4.5 吨。
安全校核与决策：
- 对比： 实际吊重 3 吨 < 额定起重量 4.5 吨。起重能力满足。
- 关键风险点分析（性能表的局限性）：
- 风载！ 性能表是在理想无风条件下制定的。玻璃幕墙受风面积大，在60米高空侧风影响巨大。必须大幅降低额定起重量。行业惯例可能要求负载率不超过50%甚至更低。此时，3吨 / 4.5吨 ≈ 67%，风险较高。
- 副臂角度： 性能表对应的是特定的副臂安装角度（如30°或0°），实际操作必须严格按照要求设置。
- 结论与调整：
- 方案一（谨慎）： 认为当前风险不可控，等待风力减弱的天气再进行作业。
- 方案二（优化）： 如果条件允许，尝试缩短作业半径到12米。查表得12米半径下额定起重量可能为5.8吨，此时
