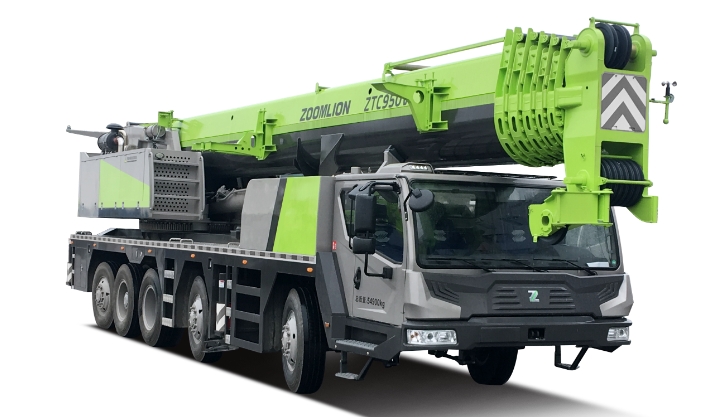

好的，我们来详细解析一下中联重科ZTC950V653这款汽车起重机在不同工况下，如何应用其《起重性能表》来解决实际吊装问题。

第一步：理解ZTC950V653的基本参数

在查看性能表之前，必须明确几个核心参数：

• 最大额定起重量：95吨（这是主臂工况下的最大能力，通常在短臂、小幅度下实现）。
• 主臂长度：13.75米 ~ 51.8米（基本臂+5节伸缩臂）。
• 副臂长度：可选配，可进一步增加臂长，但会大幅降低起重量。
• 支腿跨距：通常有全伸和半伸两种主要工况，跨距越大，稳定性越好，起重能力越强。

核心原则：起重能力由三个关键因素决定，且它们相互制约：

1. 幅度（工作半径）：吊钩中心到起重机回转中心的水平距离。幅度越大，起重能力越小。
2. 臂长：起重机伸出的主臂长度。臂长越长，在相同幅度下的起重能力越小。
3. 支腿工况：支腿全伸是最稳定的工况，起重性能最佳。

---

第二步：解读《起重性能表》的结构

一份典型的性能表会是一个多维表格。以ZTC950V653的主臂工况为例，其简化结构如下：

臂长 (m)	幅度 (m)	3.0m	3.5m	4.0m	...	16m	18m	...
13.75m	起重量 (t)	95.0	90.0	80.0	...	10.5	-	...
18.0m	起重量 (t)	-	70.5	67.5	...	9.5	7.5	...
...	...	...	...	...	...	...	...	...
51.8m	起重量 (t)	-	-	-	...	3.2	2.7	...

• 行：代表不同的臂长。
• 列：代表不同的工作幅度。
• 交叉点：代表在特定臂长和幅度组合下，允许的最大起重量。这个数值已经考虑了起重机的结构强度和稳定性。

注意：性能表通常基于支腿全伸的工况。如果使用半支腿或其他非标准支腿模式，必须查阅对应的另一张性能表，其起重能力会显著降低。

---

第三步：实际应用案例

案例一：厂房内设备安装（精确计算，空间受限）

• 场景：需要将一台重 35吨 的设备吊装到厂房内指定位置。设备安装基础离起重机预计停放位置的水平距离（幅度）为 10米。厂房净高 20米，设备高度3米，吊索具高度约2米。
• 应用步骤：
  1. 确定所需臂长：净高20米 - 设备高3米 - 吊索具高2米 + 安全余量 ≈ 16米。但起重机吊钩本身在臂头下方，所以实际所需臂长需要更长。通过几何计算或经验，要吊到10米远、15米高的位置，臂长至少需要 18米 左右。我们选择 18米臂长 工况行。
  2. 确定关键参数：已知幅度 = 10米，重量 = 35吨。
  3. 查表：在《性能表》中找到“臂长18米”这一行，然后横向查找“幅度10米”对应的起重量。假设表中数据为 38.0吨。
  4. 安全校核：
     • 设备重量(35t) < 性能表额定值(38.0t) → 满足要求。
     • 考虑安全余量：通常要求实际负载不超过额定起重量的75%-90%（视公司安全规程而定）。按80%计算，38.0t * 80% = 30.4t。35t > 30.4t，不满足更严格的安全标准。
  5. 决策：
     • 方案A（调整工况）：尝试缩短幅度。如果将车开近一些，使幅度减小到8米
