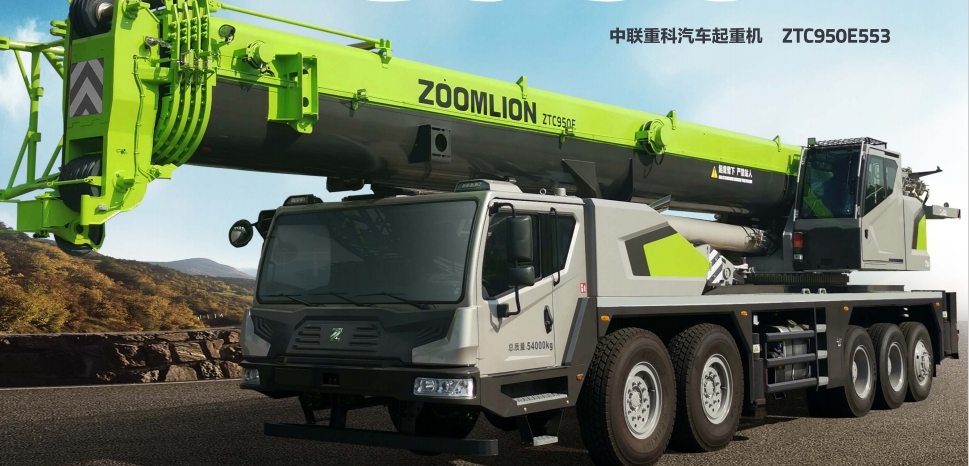

好的，很乐意为您详细解析中联重科ZTC950E553汽车起重机在不同工况下起重性能表的应用案例。

首先，需要明确一个核心概念：起重性能表是起重机安全作业的生命线，任何吊装操作前都必须严格查阅。

ZTC950E553 基本参数回顾：

• 最大起重量： 95吨
• 主臂最大长度： 44.5米（四节伸缩臂）
• 副臂最大长度： 15.5米（可选配），加上主臂可达约60米
• 典型工况： 通常配备多种支腿跨距，如7.6m x 7.6m的全伸支腿工况。

起重性能表会根据支腿跨距、臂长、工作幅度（吊重距离回转中心的水平距离） 这三个关键变量来规定其额定起重量。

---

应用案例解析

以下是三个不同场景下的具体应用案例，展示如何查询和使用性能表。

案例一：城市立交桥预制梁吊装（标准主臂工况）

• 场景描述： 需要在城市高架桥施工现场，将一块重约30吨的预制混凝土梁吊装到桥墩上。桥墩高度为15米。现场地面坚实平整，可以全伸支腿（7.6m x 7.6m）。
• 查表步骤与决策：
  1. 确定工况： 选择“全支腿、主臂”工况的性能表。
  2. 计算所需臂长和幅度：
     • 臂长： 桥墩高15米，加上吊索具高度和梁本身的高度，以及安全余量，预计需要臂长至少20米。我们选择 22.5米 的臂长工况。
     • 幅度： 起重机需要停放在距离桥墩一定距离的位置，假设吊装点与起重机回转中心的水平距离为 10米。
  3. 查询性能表： 在22.5米臂长对应的列中，查找工作幅度为10米时的额定起重量。
     • （假设性能表示例）：在臂长22.5米，幅度10米时，额定起重量为 40吨。
  4. 安全校核与决策：
     • 预制梁重量为30吨，小于额定起重量40吨。
     • 结论： 此工况安全，可以执行吊装。但还需考虑吊钩、索具的重量（约1-2吨），总吊重约为32吨，仍在安全范围内。

案例二：厂房内设备安装（小幅度、大重量工况）

• 场景描述： 在大型厂房内安装一台重达80吨的核心设备。厂房内部高度有限，但起重机可以非常靠近设备基础。
• 查表步骤与决策：
  1. 确定工况： 同样是“全支腿、主臂”工况。这是起重机发挥最大能力的工况。
  2. 确定臂长和幅度：
     • 臂长： 厂房净高可能只有20米，需要较短的臂长。我们选择 15.8米 的臂长。
     • 幅度： 起重机可以紧靠设备基础，幅度可以做到很小，比如 5米。
  3. 查询性能表： 在15.8米臂长对应的列中，查找工作幅度为5米时的额定起重量。
     • （假设性能表示例）：在臂长15.8米，幅度5米时，额定起重量可能达到 85吨 左右（接近最大起重量）。
  4. 安全校核与决策：
     • 设备重量80吨，略小于额定起重量85吨。
     • 关键风险点： 此工况下，起重机的负荷率非常高（80/85 ≈ 94%）。必须万分谨慎！
     • 必须进行的检查：
       • 确认地面承载力绝对足够，必要时铺设路基板。
       • 检查支腿是否完全伸出、垫木是否稳固。
       • 进行无负荷试运行，检查制动系统。
       • 动作必须极其平稳缓慢，避免任何冲击载荷。
     • 结论： 理论上可行，但属于高风险作业。如果设备重量是82吨，则已超载，严禁吊装。此时应考虑使用更大吨位的起重机（如130吨级）或采用两台起重机抬吊。

案例三：高层建筑钢结构吊装（副臂工况）

• 场景描述： 在建造一栋30层的高楼时，需要
