好的，我们来详细解析一下中联重科ZTC800A763这款80吨级汽车起重机的起重性能表在不同工况下的具体应用案例。

首先，明确几个关键点：

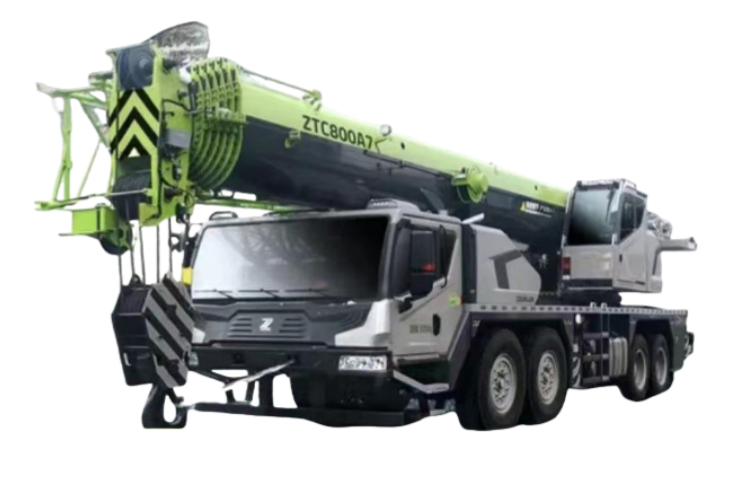

• 车型：ZTC800A763，80吨级汽车起重机。
• 核心参数：7节63米主臂，最大起重力矩3388kN·m，标配16.5吨配重。
• 性能表核心：性能表是一个多维数据表格，横轴是工作幅度，纵轴是臂长，交叉点的数据就是该工况下的额定起重量。性能表会因支腿全伸、支腿半伸、不打支腿等不同工况而完全不同。

应用性能表的基本原则：

1. 确定工况：首先判断现场属于哪种工况（全支腿、半支腿等）。
2. 确定吊装方案：明确被吊物的重量、形状、吊点位置，以及计划放置的位置。
3. 查表：根据臂长和幅度，在对应的性能表中查找允许的起重量。
4. 安全校核：查到的起重量必须大于等于（实际中要求留有安全余量）被吊物重量+吊钩、索具的重量。

---

应用案例场景分析

以下是几个典型的应用场景，展示如何查询和应用性能表。

案例一：标准厂房钢结构吊装（支腿全伸工况）

• 场景描述：在一个开阔的工业园工地，需要将一根重12吨的钢梁吊装到离吊车中心14米远、高度约25米的柱顶上。地面坚实平整，可以全伸支腿。
• 应用步骤：
  1. 确定工况：地面条件好，使用支腿全伸工况的性能表。这是最常用、性能最强的工况。
  2. 确定臂长和幅度：
     • 幅度：钢梁中心离吊车回转中心14米。
     • 臂长：需要计算。高度25米，加上吊钩、索具的高度（约1-2米），以及钢梁本身高度，所需臂长至少需要28米左右。我们选择30米臂长。
  3. 查表（参考ZTC800A763全支腿性能表）：
     • 找到臂长30米那一行。
     • 找到幅度14米那一列。
     • 交叉点数据：在该工况下，允许的额定起重量约为 14.5吨。
  4. 安全校核：
     • 被吊物重量：12吨。
     • 吊钩组（以800吨吊车常用的主钩计算，约0.8吨）+ 索具（约0.2吨）≈ 1吨。
     • 总吊重 = 12吨 + 1吨 = 13吨。
     • 结论：额定起重量14.5吨 > 总吊重13吨。方案安全可行。但实际操作中，司机还会考虑风载、动载等因素，不会用到极限的14.5吨。

案例二：狭窄场地设备就位（支腿半伸工况）

• 场景描述：在一个改造的车间内，需要将一台重9吨的机械设备吊装到离吊车中心10米远的位置。但由于旁边有管道和旧设备，吊车右侧支腿无法完全伸出，只能使用半支腿工况。
• 应用步骤：
  1. 确定工况：场地受限，使用支腿半伸工况的性能表。注意：半支腿时起重性能会大幅下降。
  2. 确定臂长和幅度：幅度10米，高度不高，使用较短臂长，如18米。
  3. 查表（参考ZTC800A763半支腿性能表）：
     • 找到臂长18米那一行。
     • 找到幅度10米那一列。
     • 交叉点数据：在该半支腿工况下，允许的额定起重量可能仅为 11吨左右（全支腿同工况下可能超过20吨）。
  4. 安全校核：
     • 总吊重 = 设备9吨 + 吊钩索具1吨 = 10吨。
     • 结论：额定起重量11吨 > 总吊重10吨。方案勉强可行，但安全余量很小。此时必须非常谨慎，操作平稳，并可能需要使用更轻的吊钩或索
