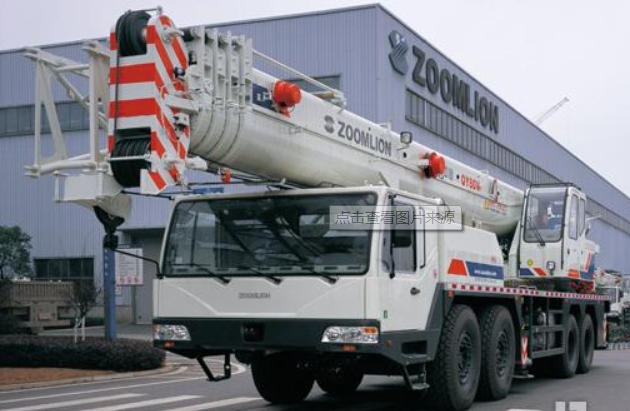

好的，中联QY80V是一款非常经典的80吨级汽车起重机，其起重性能表是司机和指挥人员在每次吊装作业前必须查阅和严格遵守的“圣经”。下面我将通过几个典型的工况应用案例，详细说明如何正确应用QY80V的起重性能表，以确保作业安全。
首先，理解性能表的关键要素
在分析案例前，必须明确性能表上的几个核心参数：
- 工作幅度： 吊臂回转中心到吊钩垂直线的水平距离。这是决定起重能力的首要因素。
- 臂长： 主臂伸出的长度。臂长越长，在相同幅度下的起重能力越低。
- 配重： QY80V通常有固定配重和可选配重。性能表会明确标注对应的配重状态（如“全配重”）。
- 支腿工况： 全伸支腿（360°全回转作业）或半伸支腿（侧方、后方等限定区域作业）。性能差异巨大，必须确认！
- 额定起重量： 在特定幅度、臂长和工况下，允许起吊的最大重量。严禁超载！
核心原则： 幅度增加 → 起重量下降；臂长增加 → 起重量下降。
应用案例一：厂房内设备安装（精确计算，规避障碍）
- 场景描述： 需要将一台重达 20吨 的设备吊装到厂房内预先准备好的基础上。厂房高度限制，设备需要越过障碍物（如低矮的墙体），就位位置距离起重机预计停靠点约 14米。
- 应用步骤：
确定关键参数：
- 吊装重量： 20吨（需包括吊钩、索具的重量，假设总计约20.5吨）。
- 所需幅度： 设备就位点距离起重机中心约14米。
- 所需臂长： 厂房高度+设备高度+吊索高度+安全裕量。假设计算后需要主臂长度 24米。
- 工况： 厂房外地面坚实，可使用全伸支腿。
- 配重： 全配重。
查阅性能表：
- 找到 “主臂工况 - 全支腿 - 360°作业” 的性能表。
- 在左侧“臂长”列找到 24米。
- 在上方“幅度”行找到 14米 或最接近的数值（如13.8米或14.2米）。
- 行列交叉点对应的数值，即为该工况下的额定起重量。假设查表结果为 23.5吨。
安全判定：
- 额定起重量（23.5吨） > 实际吊重（20.5吨）。
- 结论： 工况安全，可以作业。但必须注意，在14米幅度下，起重机的稳定性余量已经不大，操作必须平稳，避免急停急起。
额外考虑：
- 障碍物规避： 性能表只告诉你能吊多重，但如何绕过障碍物需要制定详细的吊装方案。可能需要采用变幅、回转、伸缩臂的复合动作，这些动作过程中幅度会变化，必须确保在整个路径上，任何一点的幅度对应的额定起重量都大于实际吊重。
应用案例二：风电塔筒吊装（大臂长，大幅度）
- 场景描述： 在风电场吊装一节重 15吨 的风电塔筒。由于塔筒直径大，起重机需要停放在较远的位置，预计工作幅度为 20米。塔筒高度要求吊臂需要伸出较长。
- 应用步骤：
确定关键参数：
- 吊装重量： 15吨（含索具约15.3吨）。
- 所需幅度： 20米。
- 所需臂长： 为将塔筒立起，需要约 30米 的臂长。
- 工况： 野外作业，地面处理后使用全伸支腿。
- 配重： 全配重。
查阅性能表：
- 找到 30米 臂长对应的行。
- 找到 20米 幅度对应的列。
- 查表得到额定起重量。假设为 16.0吨。
安全判定：
