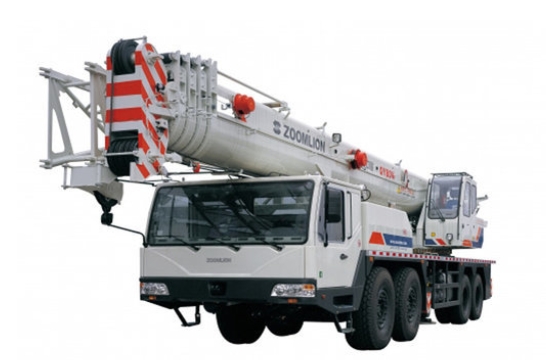

好的，中联重科QY80V532是一款非常经典的80吨级汽车起重机，其起重性能表是驾驶员和安全员在每次吊装作业前必须严格查阅和遵守的“生命线”。下面我将通过几个典型的应用案例，详细说明如何在实际工作中应用其起重性能表。

核心前提：理解性能表的关键参数

在分析案例前，必须明确性能表的几个核心要素：

1. 工况（Configuration）：QY80V532通常有主臂工况、副臂工况和塔式副臂工况。性能表会分开列出。
2. 工作幅度（Radius）：吊钩中心到起重机回转中心的水平距离。这是决定起重能力的首要因素。
3. 臂长（Boom Length）：主臂伸出的长度。幅度一定时，臂长越长，起重能力越低。
4. 额定起重量（Rated Capacity）：在特定幅度和臂长下，起重机允许吊起的最大重量。
5. 支腿状态（Outrigger Setting）：通常分全伸（Full Extension） 和半伸（Half Extension）。全伸时稳定性最好，起重能力最大。

应用案例一：风电设备安装（主臂工况，大重量，小幅度）

• 场景描述：在风电场吊装一个重约20吨的风电轮毂，需要将其安装到80米高的塔筒上。作业区域地面平整坚实。
• 应用步骤：
  1. 确定工况：由于重量大，安装高度高，优先考虑主臂工况。可能需要使用全部主臂（44.6米）甚至考虑副臂工况。
  2. 估算幅度：起重机需要停在距离塔筒基础一定距离的位置。假设塔筒直径为4米，起重机回转中心需距离基础边缘至少5米以保证安全，那么工作幅度至少为 5米 + 2米（半径）= 7米。我们保守估计幅度为 10米。
  3. 查阅性能表（主臂，全支腿）：
     • 在“工作幅度10米”这一列向下查找。
     • 查看不同臂长下的起重能力：
       • 臂长18.4米：额定起重量为 40.0吨（远大于20吨，安全，但臂长不够）。
       • 臂长31.4米：额定起重量为 26.5吨（大于20吨，安全，但臂长可能仍不够）。
       • 臂长44.6米（全主臂）：额定起重量为 17.0吨（小于20吨！超载！）
  4. 分析与决策：
     • 问题：在10米幅度、使用44.6米全主臂时，起重机无法吊起20吨的重物（17.0吨 < 20吨）。
     • 解决方案：
       • 方案A（优选）：减小工作幅度。将起重机向塔筒靠近，使幅度降至 8米。再查表：幅度8米，臂长44.6米时，额定起重量约为 22.5吨（大于20吨），满足要求。
       • 方案B：如果无法靠近，则必须使用副臂工况。副臂可以增加高度，并且在接副臂时，主臂不会完全伸出，起重性能会更好。需要查阅“副臂工况”性能表进行核算。
  5. 结论：通过性能表，驾驶员提前发现了在预定位置使用全主臂会超载的风险，并采取了“减小幅度”的正确措施，确保了作业安全。

应用案例二：厂房内设备吊装（主臂工况，受限空间）

• 场景描述：在一个高度为15米的厂房内，吊装一台重15吨的机械设备到指定基础上。厂房内有其他设备，起重机臂架活动空间受限，最大允许工作幅度为14米。
• 应用步骤：
  1. 确定工况：高度不高，使用主臂工况即可。
  2. 确定关键参数：最不利情况是幅度最大（14米），臂长需要足够达到吊装高度（约17-18米臂长即可，需考虑吊索具高度）。
  3. 查阅性能表（主臂，全支腿）：
     • 在“工作幅度14米”这一列向下查找。
     • 臂长18.4米：额定起重量为 28.0吨（远大于15吨，非常安全）。
     • 臂长24.4米：额定起重量为
