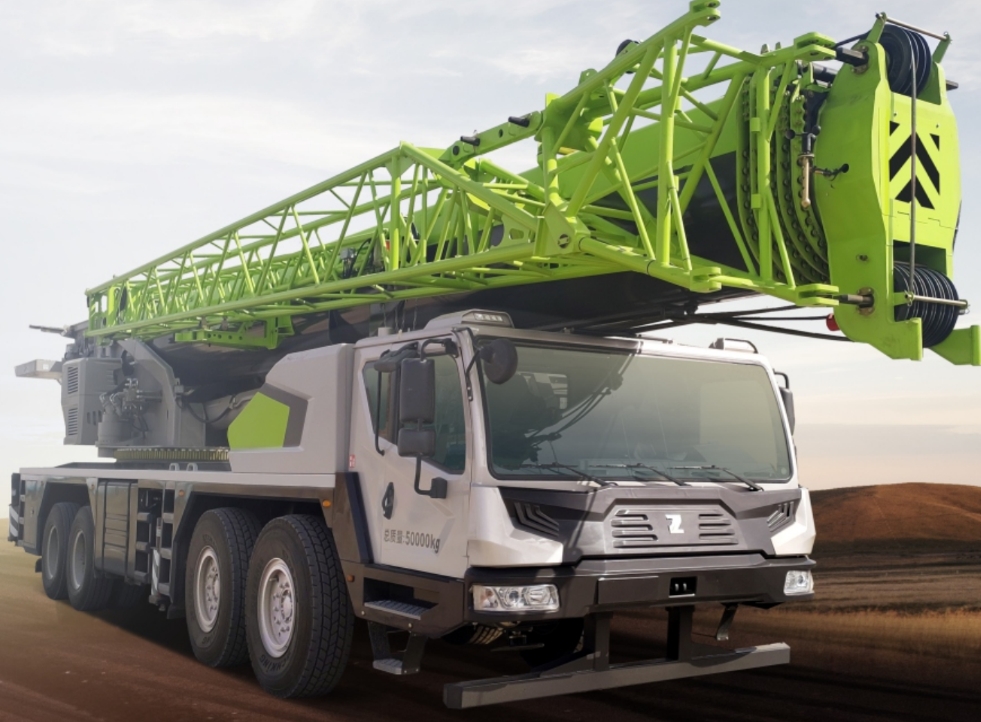

好的，我们来详细解析一下中联重科 ZTC800V663-1 这款 80吨级汽车起重机在不同工况下，如何应用其《起重性能表》来指导实际吊装作业。

第一步：理解 ZTC800V663-1 的关键性能参数

在查看性能表之前，必须先了解几个核心参数，它们是理解性能表的基础：

1. 主臂长度： 基本臂长13.5米，全伸主臂长44.5米。
2. 副臂长度： 可选配副臂，最大臂长可达63米（主臂+副臂）。
3. 支腿跨距： 全伸时横向7.6米，纵向6.125米。这是决定起重机稳定性的关键因素，性能表的数据都是基于最大支腿跨距得出的。
4. 额定起重量： 80吨（在特定工况下）。

核心原则： 起重性能表上的数据是理论最大值，实际作业时必须严格遵守，并考虑安全系数（通常为75%-85%，视工况风险而定），严禁超载。

---

第二步：解读《起重性能表》的结构

ZTC800V663-1 的性能表通常分为几个部分：

1. 主表（全支腿工况）： 这是最常用、性能最强的工况。表格的竖列是工作幅度（吊臂回转中心到吊钩垂直线的水平距离），横排是臂长。交叉点的数字就是在该臂长和幅度下，起重机允许的最大起重量。
2. 副臂性能表： 当主臂长度不够时，需要加装副臂。此表会说明在不同主臂仰角、不同副臂安装角度下的起重能力。
3. 前方、侧方、后方作业区域说明： 起重能力在不同方向是不同的，通常是后方 > 侧方 > 前方。性能表会明确标注其适用的作业区域。
4. 不平坦地面或非全支腿工况警告： 会有单独的表格或说明，列出在支腿半伸等非理想工况下，起重能力会大幅下降。

---

第三步：应用案例解析

我们通过三个典型的实际场景来说明如何应用性能表。

案例一：厂房内设备安装（精确计算，确保安全）

• 场景： 需要将一台重30吨的设备吊装到厂房内预定位置。设备安装中心点距离起重机停放位置（回转中心）为12米。厂房净高15米。
• 应用步骤：
  1. 确定关键参数：
     • 吊装重量： 30吨（包括吊钩、索具重量，假设总计31吨）。
     • 所需工作幅度： 12米。
     • 所需起升高度： 设备高度+索具高度+安全余量。假设设备高2米，需要起升到15米高，那么吊钩至少需要提升到17米以上。
  2. 查阅性能表（主表）：
     • 找到 “工作幅度”为12米 的那一列。
     • 向下查看不同臂长下的起重量。例如：
       • 臂长18米时，起重量可能是45吨。
       • 臂长24米时，起重量可能是32吨。
       • 臂长30米时，起重量可能是22吨。
     • 选择合适臂长：
       • 首先满足高度要求：臂长18米，在12米幅度时，吊钩最大高度远低于17米，不可行。需要计算或查表确认24米臂长是否足够。
       • 满足重量要求：31吨的重量，在24米臂长、12米幅度下（32吨）是允许的，但非常接近额定值，安全余量很小。
       • 最佳选择：考虑使用更长的臂长（如27米或30米）来获得更大的安全高度余量，但此时起重量会下降（30米臂时仅22吨），无法满足要求。因此，24米臂长是唯一可行的选择。
  3. 决策与操作：
     • 最终方案：使用24米主臂，在12米工作幅度下作业。
     • 安全确认：确保地面坚实，支腿全伸到位。吊装前进行试吊，观察支腿是否下陷，起重机是否稳定。
     • 结论： 通过性能表，我们精确确定了安全可行的吊装方案，避免了因臂长选择不当或超载导致的风险。

案例二：风电场地施工（大幅度、长臂工况）
