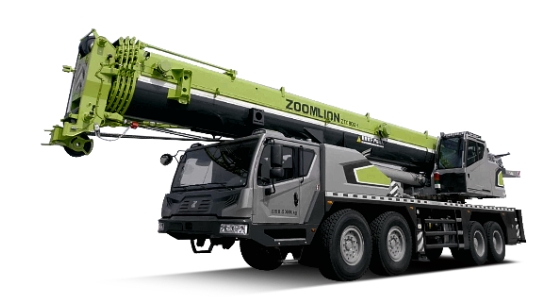

好的，中联重科ZTC800H553（80吨）汽车起重机是一款非常经典且应用广泛的产品。其起重性能表是驾驶员和施工方案制定者必须精通的核心工具。下面我将通过几个典型的应用案例，详细说明如何在不同工况下应用其起重性能表。

第一步：理解性能表的关键要素

在分析案例前，必须先理解性能表的几个核心参数：

1. 工况：ZTC800H553通常有几种基本工况：

   • 主臂工况：使用主臂进行吊装，是最常用的工况。
   • 副臂工况：在主臂末端加装副臂，用于需要更大高度的作业（如高层建筑、电厂锅炉房等）。
   • 塔式工况：主臂+副臂，且主臂与水平面夹角很小（接近水平），用于需要极大作业半径和高度，但吊重较轻的场合。

2. 性能表横纵坐标：

   • 幅度（工作半径）：吊钩中心到起重机回转中心的水平距离。这是决定起重能力的最关键因素之一。幅度越大，起重能力越小。
   • 臂长：起重机主臂伸出的长度。臂长越长，在相同幅度下的起重能力越小。

3. 额定起重量：性能表中对应某个臂长和幅度的最大允许起吊重量。实际起吊重量必须小于或等于额定起重量。

4. 配重：ZTC800H553通常有基本配重和可选配重。使用不同重量的配重，性能表数据会不同。必须确认当前使用的配重状态，并查阅对应的性能表。

应用案例解析

案例一：桥梁预制梁板吊装（主臂工况，强调稳定性与精确计算）

• 场景描述：在桥梁施工现场，需要将一块重28吨的预制钢筋混凝土梁板吊装到桥墩上。吊装幅度（工作半径）预计为10米。
• 应用步骤：
  1. 确定工况和配重：此作业在主臂工况下完成。假设使用全配重。
  2. 查阅性能表：找到ZTC800H553主臂工况的性能表（全配重）。
  3. 匹配参数：
     • 在“幅度”列中找到 10米。
     • 查看不同臂长下对应的额定起重量。我们需要找到一个臂长，其在10米幅度下的额定起重量 大于等于28吨。
     • 例如，性能表可能显示：臂长18.4米，幅度10米时，额定起重量为39吨 > 28吨。臂长30.4米，幅度10米时，额定起重量为32吨 > 28吨。臂长40.4米，幅度10米时，额定起重量可能为28.5吨，刚好满足。
  4. 选择最优臂长：
     • 虽然18.4米臂长能力绰绰有余，但实际桥墩有一定高度，需要计算所需臂长。通过几何关系（起重机高度+臂长-幅度≈起升高度），确定最小安全臂长。假设需要35米臂长。
     • 回到性能表，查臂长35.4米，幅度10米时的额定起重量。假设为30吨，依然大于28吨，方案可行。
  5. 安全校核：
     • 考虑吊具重量：28吨是梁板自重，必须加上吊钩、钢丝绳等吊具的重量（假设为1吨），所以总吊重为29吨。
     • 再次确认：29吨 < 30吨（额定），仍在安全范围内。
     • 检查地基：确保支腿下方的地基坚实平整，支腿全部伸出垫牢。
     • 留有裕量：实际作业中，应尽量避免“压着性能表红线”操作，选择额定重量远大于实际吊重的工况更为安全。

案例二：高层建筑钢结构吊装（副臂工况，强调高度和幅度）

• 场景描述：在一栋30层（约100米高）的建筑顶部，需要安装一个重4.5吨的钢构件。起重机需在离建筑15米远的位置作业。
• 应用步骤：
  1. 确定工况：主臂高度可能无法满足要求，必须使用主臂+副臂的副臂工况。
  2. 计算所需作业高度和幅度：
     • 作业高度：100米（楼高）+ 安全余量 ≈ 105米以上。
     • 作业半径：15米（距离
