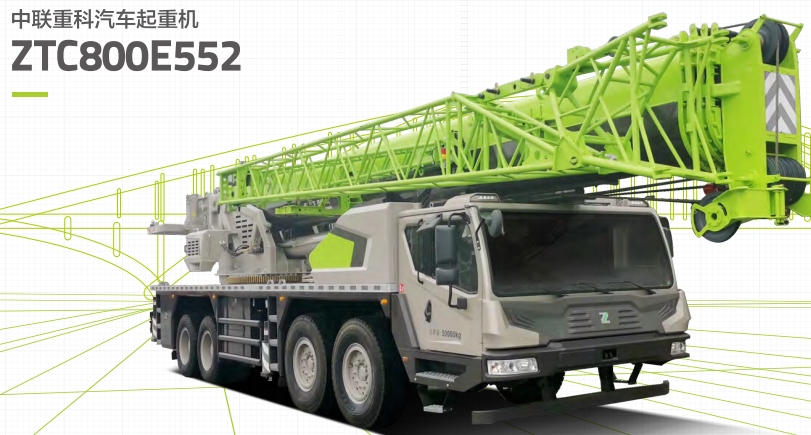

好的，我们来详细探讨一下中联重科ZTC800E552这款80吨级汽车起重机的起重性能表在不同工况下的具体应用案例。

首先，明确几个关键点：

• ZTC800E552核心参数：最大额定起重量80吨，主臂最长45.5米，副臂最长18米，最大起升高度可达63.5米。这是一款非常经典且应用广泛的5桥80吨级起重机。
• 性能表的核心：性能表不是单一的数字，而是一个复杂的、受吊臂长度、工作幅度（回转半径）、配重状态、支腿工况等多重因素制约的数据库。正确应用性能表是安全作业的基石。

以下将通过几个典型的实际工作场景，来说明如何查询和应用性能表。

案例一：城市立交桥预制梁吊装（典型工况：短臂、小幅度、重物）

• 场景描述：需要在城市立交桥工地，将一块重约45吨的预制钢筋混凝土梁吊装到桥墩上。作业空间相对开阔，桥墩高度约10米。要求使用副臂的可能性低，主要是主臂作业。
• 应用性能表步骤：
  1. 确定工况：这是最常用的主臂工况。由于是重物吊装，我们会优先考虑使用较短的吊臂，以获取最大的起重能力。支腿为全伸状态，使用全部配重（ZTC800E552通常为22吨或24吨固定配重）。
  2. 查询关键参数：
     • 吊物重量：45吨（需包含吊钩、索具重量，假设总计约46吨）。
     • 所需幅度：吊车需停放在桥墩一侧，吊臂需要回转一定角度，预计工作幅度（吊钩中心到回转中心的水平距离）在7米左右。
     • 所需臂长：桥墩高10米，加上吊索具高度和安全空间，主臂伸出15-16米足够。
  3. 查表与决策：
     • 打开性能表中“主臂工况、全支腿、全配重”的表格。
     • 找到“臂长16米”这一列。
     • 在该列中，向下查找“工作幅度”为7米时对应的额定起重量。
     • 查表示例（数值为模拟，请以官方性能表为准）：在16米臂、7米幅度下，额定起重量可能为58吨。
  4. 安全验证与操作：
     • 安全系数：额定起重量58吨 > 实际吊重46吨，满足要求。
     • 注意事项：虽然性能表允许，但46吨已接近80吨吊车的中等负荷。操作时必须缓慢起钩，密切观察支腿地面情况，确保无下沉。回转操作要平稳，避免产生过大离心力。

案例二：厂房内设备安装（典型工况：中长臂、需跨越障碍）

• 场景描述：需要在一个高度为20米的厂房内，将一台重15吨的设备吊装到二楼平台（平台高8米），但设备需要越过一排低矮的管道（管道离地12米）。吊车可以停在厂房门口。
• 应用性能表步骤：
  1. 确定工况：依然是主臂工况。但这次重点不是重量，而是起升高度和臂长。
  2. 查询关键参数：
     • 吊物重量：15吨（含索具约15.5吨）。
     • 所需臂长与幅度：这是关键计算。设备需要提升到至少12米以上才能越过管道。
       • 吊车停车位置到设备安装点的水平距离（幅度）假设为14米。
       • 根据勾股定理简单估算：所需最小臂长 ≈ √(幅度² + 高度²) = √(14² + 12²) ≈ √(196+144) ≈ √340 ≈ 18.5米。考虑到吊钩滑轮组高度和安全余量，选择20米臂长是稳妥的。
  3. 查表与决策：
     • 在性能表中找到“臂长20米”的列。
     • 查找“工作幅度14米”对应的额定起重量。
     • 查表示例：在20米臂、14米幅度下，额定起重量可能为22吨。
  4. 安全验证与操作：
     • 安全验证：22吨 > 15.5吨，起重能力足够。
     • 注意事项：
