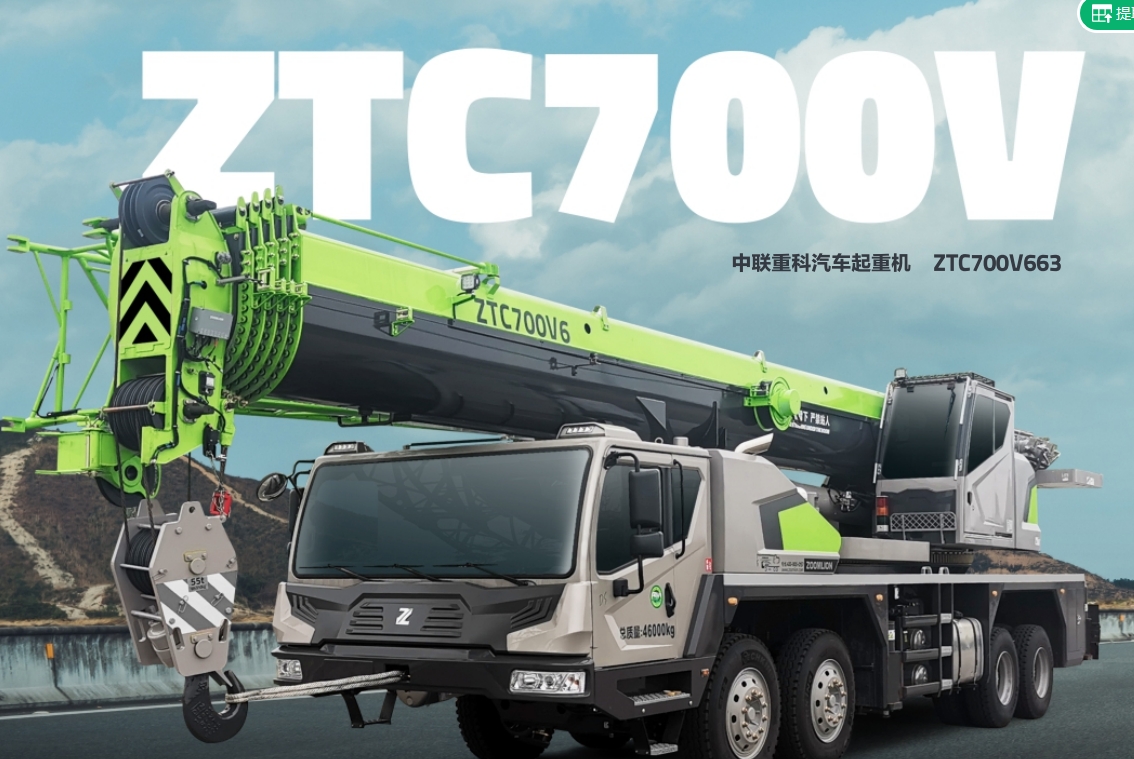

好的，中联重科 ZTC700V663 是一款 70 吨级的汽车起重机，其起重性能表是驾驶员和安全员在现场作业时必须严格遵守的“法律”。下面我将通过几个典型的应用案例，详细说明如何在实际工作中应用其起重性能表，以确保作业的安全与高效。

首先，理解 ZTC700V663 性能表的关键参数

在查看案例前，必须先理解性能表中的几个核心要素：

1. 工况： ZTC700V663 通常有多种工况，如：

   • 主臂工况： 使用基本臂（最长可能为13.5米）和不同节数的臂架组合。
   • 副臂工况： 在主臂基础上加装副臂，用于更高的作业空间。
   • 重载模式/轻载模式： 某些型号有电控模式选择，影响起升速度和微动性，但对额定起重量有严格要求。

2. 幅度： 吊臂回转中心到吊钩垂直线的水平距离。这是决定起重能力的首要因素。幅度越大，起重能力越小。

3. 臂长： 吊臂伸出的长度。在相同幅度下，臂长越长，起重能力越小。

4. 额定起重量： 在特定臂长和幅度下，起重机安全起吊的最大重量。性能表是一个矩阵，横轴是幅度，纵轴是臂长，交叉点就是额定起重量。

5. 支腿跨距： 全伸支腿和半伸支腿的起重能力差异巨大。性能表通常基于全支腿工况。如果支腿未全伸，必须查阅对应的“非全支腿”性能表，其起重能力会大幅降低。

应用案例

案例一：厂房内设备安装（精确计算，规避风险）

• 场景描述： 需要将一台重 20 吨的设备吊装到厂房内预定位置。设备安装点距离起重机回转中心约 12 米，厂房净高 15 米，设备高度 3 米。
• 应用步骤：
  1. 确定关键参数：
     • 吊装重量： 20 吨（需包括吊钩、索具重量，假设总重为 20.5 吨）。
     • 所需幅度： 12 米。
     • 所需臂长： 吊钩高度需要超过设备安装高度+安全距离（15米 + 设备高3米 + 索具高2米 ≈ 20米）。但厂房内作业，臂长不仅要满足高度，还要考虑幅度。通过几何计算：臂长 ≥ √(幅度² + 高度²) = √(12² + 20²) ≈ 23.3 米。因此，选择 24 米 臂长。
  2. 查阅性能表（假设为主臂工况）：
     • 找到 24 米 臂长所在的行。
     • 找到 12 米 幅度所在的列。
     • 查看交叉点的额定起重量。假设性能表显示为 25 吨。
  3. 安全校核：
     • 吊装总重 20.5 吨 < 额定起重量 25 吨。理论上是安全的。
     • 但必须考虑安全余量： 通常要求实际负载不超过额定起重量的 75%-90%（根据公司安全规定和作业风险等级）。按 80% 计算，允许的最大负载为 25 吨 * 80% = 20 吨。我们的总重 20.5 吨已略微超标。
  4. 决策与调整：
     • 方案一（最佳）： 尝试将起重机位置向前移动，减小幅度。如果将幅度减小到 10 米，查表得额定起重量可能增至 32 吨，则 20.5 吨的负载就在安全范围内。
     • 方案二： 如果无法移动车位，则必须清理设备包装等，尽可能减轻总重，确保在安全余量内。
     • 结论： 在此案例中，性能表直接指导了吊车停靠位置的选择，避免了超载风险。

案例二：风电塔筒/叶片吊装（大臂长，大幅度）

• 场景描述： 吊装一段风电塔筒，重量 15 吨，需要跨越一片低矮建筑，作业幅度约 22 米，要求吊钩高度达到 35 米。
• 应用步骤：
  1. 确定关键参数：
     • 吊装重量： 15 吨（含索具）。
