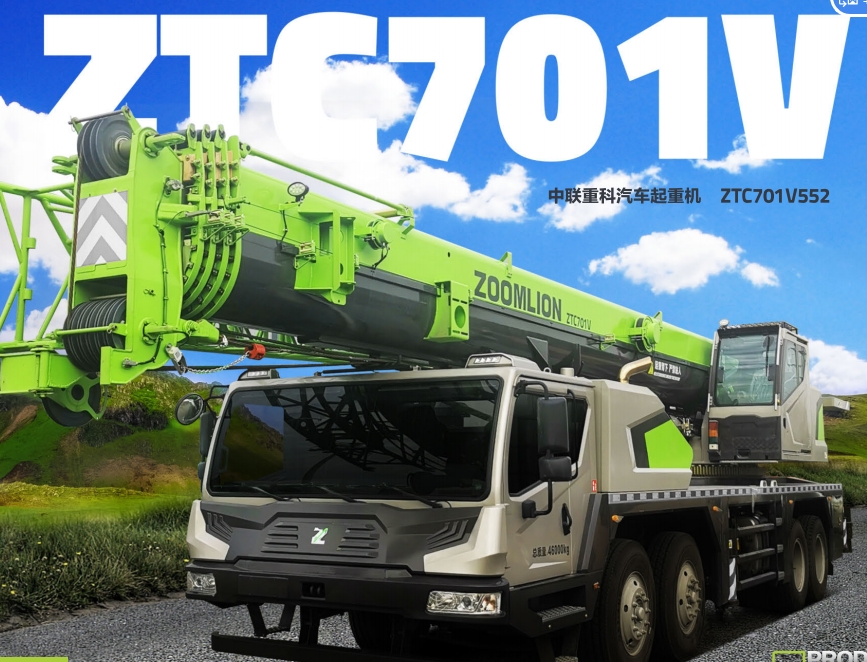

好的，中联重科 ZTC701V552 是一款非常经典的 55 吨级汽车起重机，其起重性能表是驾驶员和指挥人员进行安全、高效作业的“圣经”。下面我将结合几个典型的工况案例，详细说明如何应用其起重性能表。

首先，理解 ZTC701V552 性能表的关键要素

在分析案例前，必须明确性能表中的几个核心参数：

1. 主臂工况： 这是最常用的工况。性能表横轴是工作幅度（米），纵轴是主臂长度（米），交叉点就是该条件下的额定起重量（吨）。
2. 副臂工况： 当主臂长度不够或需要更高的工作高度时，会加装副臂。性能表会单独列出不同主臂角度和副臂安装角度下的起重能力。
3. 支腿跨距： 性能表通常基于全伸支腿（通常为 7.6m x 7.1m）的工况。如果支腿没有全伸，起重能力会大幅下降，必须查阅对应的“非全支腿”性能表。
4. 配重： ZTC701V552 通常携带 15.5 吨的标配配重。性能表是基于这个配重计算的。如果卸下配重（短途转场时），起重能力会急剧降低。
5. 额定起重量 vs. 实际起重量： 额定起重量是理论安全值。实际作业中，必须扣除吊钩、索具等吊具的重量。安全规范要求：实际起重量 ≤ 额定起重量的 75% ~ 85% （视工况风险程度而定），严禁超载。

应用案例解析

案例一：工地设备卸车与安装（典型主臂工况）

• 场景： 在建筑工地，需要将一台重 12 吨的空气压缩机从卡车上吊下，并安装到 20 米外的混凝土基础上。现场作业半径（幅度）预计为 10 米。
• 应用步骤：
  1. 确定关键参数：
     • 实际吊重： 设备重 12 吨 + 吊钩索具约 0.5 吨 = 12.5 吨。
     • 工作幅度： 10 米。
     • 所需高度： 卡车板离地约 1.5 米，起吊高度需超过基础高度，主臂需要达到约 15 米的高度。
  2. 查阅性能表（主臂工况，全支腿）：
     • 找到 10 米 幅度这一列。
     • 向下查找，发现：
       • 主臂长 18.2 米时，额定起重量为 14.0 吨。
       • 主臂长 21.8 米时，额定起重量为 12.6 吨。
  3. 分析与决策：
     • 如果使用 18.2 米臂，额定 14.0 吨 > 实际 12.5 吨，安全余量充足，是最佳选择。
     • 如果使用 21.8 米臂，额定 12.6 吨 也大于 12.5 吨，但安全余量非常小（仅 0.1 吨），风险较高。应尽量避免，或选择更短的臂长。
     • 结论： 选择主臂长度 18.2 米，在 10 米 幅度下进行作业。作业前进行试吊，确认吊车稳定。

案例二：钢结构厂房屋架吊装（大跨度，主臂工况）

• 场景： 安装钢结构厂房的屋架，单榀屋架重 8 吨，安装高度为 15 米，由于场地限制，吊车需要站在距离安装点 16 米远的地方。
• 应用步骤：
  1. 确定关键参数：
     • 实际吊重： 8 吨 + 0.5 吨 = 8.5 吨。
     • 工作幅度： 16 米（这是关键制约因素）。
     • 所需高度： 15米 + 索具高度 ≈ 17 米。
  2. 查阅性能表（主臂工况，全支腿）：
     • 找到 16 米 幅度这一列。这是一个较大的幅度，对起重能力挑战很大。
     • 向下查找：
       • 主臂长 21.8 米时，额定起重量为
