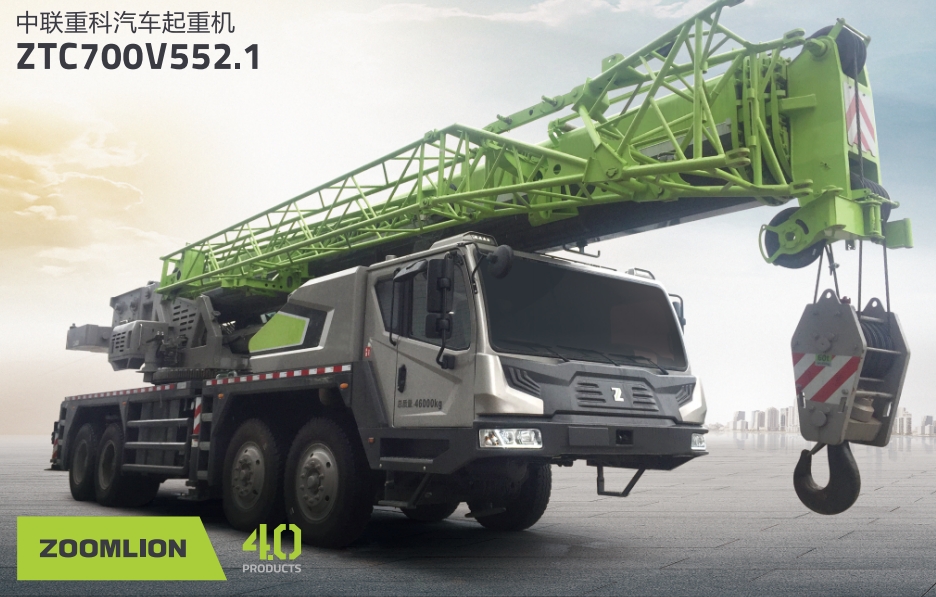

好的，中联重科 ZTC700V552.1 是一款非常经典的 70 吨级汽车起重机，其起重性能表是其作业的“圣经”。精通其应用是确保吊装作业安全、高效的关键。

下面我将通过几个不同工况的实际应用案例，详细解释如何查询和应用 ZTC700V552.1 的起重性能表。

第一步：理解性能表的核心要素

在分析案例前，必须先明确性能表的几个关键参数：

1. 工况（Configuration）：这是性能表的基础，主要指支腿伸缩状态和配重状态。

   • 全支腿：所有支腿全部伸出，提供最大稳定性，对应性能表上起重能力最强的数据。
   • 半支腿：仅伸出部分支腿，作业范围受限，起重能力大幅下降。
   • 全配重：安装全部配重（ZTC700V552.1 通常为 22.5吨或24吨配重）。
   • 无配重/部分配重：不安装或仅安装部分配重，起重能力显著降低。

2. 工作幅度（Radius）：吊钩中心到起重机回转中心的水平距离。这是查表时最常用的参数。

3. 臂长（Boom Length）：主臂伸出的长度。

4. 额定起重量（Rated Capacity）：在特定工况、臂长和幅度下，允许起吊的最大重量。此重量已包含吊钩、索具的重量。

5. 百分比（%）：性能表上通常会标注“%”，表示当前负荷占该工况下额定起重量的比例。安全作业要求不得超过 100%。

应用案例

案例一：厂房钢结构吊装（标准工况，全支腿全配重）

• 场景描述：在一个开阔的工地，需要将一根重 18 吨的钢梁吊装到 20 米高的位置。作业半径预计为 10 米。
• 应用步骤：
  1. 确定工况：场地开阔，优先选择全支腿、全配重工况，这是起重能力最强的工况。
  2. 查询性能表：找到“全支腿、全配重”对应的性能表。
  3. 匹配参数：
     • 我们需要将重 18 吨的物体吊到 20 米高。查看性能表，在 10 米幅度 这一列向下看，找到能满足高度要求的臂长。
     • 发现：臂长 24.1 米时，10 米幅度的额定起重量为 22.0 吨，高度足够。
     • 或者，臂长 30.7 米时，10 米幅度的额定起重量为 19.2 吨，也满足要求，且高度更有余量。
  4. 安全校核：
     • 重量：吊重 18 吨 + 吊钩索具约 0.3 吨 = 总重约 18.3 吨。
     • 选择：使用 30.7 米臂长，额定起重量 19.2 吨 > 18.3 吨，负荷率为 18.3 / 19.2 ≈ 95.3%。在安全范围内，但已属重载，需谨慎操作。
     • 决策：可以选择 30.7 米臂长。操作时需缓慢起钩，密切观察支腿情况，避免任何突然动作。

案例二：狭窄场地设备就位（受限工况，半支腿）

• 场景描述：在一条厂区道路旁进行设备安装，一侧有围墙，支腿无法完全伸出，只能使用半支腿工况。需要吊装的设备重 6 吨，就位半径约 7 米。
• 应用步骤：
  1. 确定工况：场地受限，必须使用半支腿工况。特别注意：半支腿工况下起重能力远低于全支腿，必须查询对应的性能表，严禁凭经验估算！
  2. 查询性能表：找到“半支腿”或“支腿半伸”对应的性能表。
  3. 匹配参数：在半支腿性能表中，查找 7 米幅度 下的起重能力。
     • 假设查询到：在臂长 18.3 米时，7 米幅度的额定起重量为 8.5 吨。
  4. 安全校核：
     • 吊重 6 吨 + 索具 0.2
