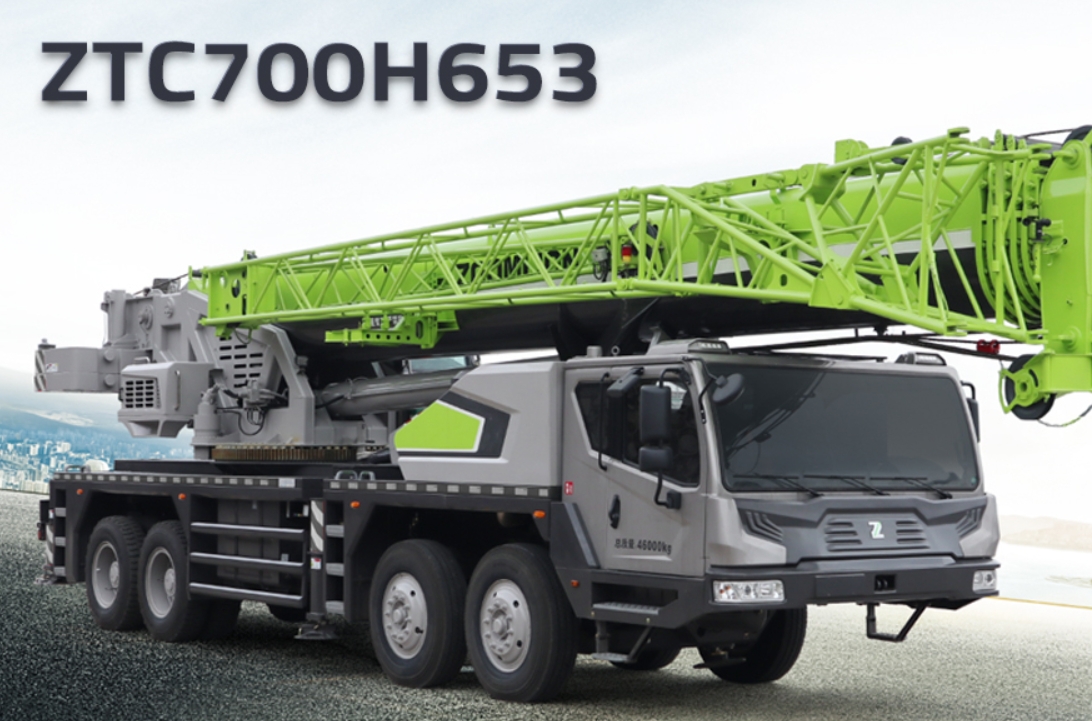

好的，我们来详细解析一下中联重科 ZTC700H653 汽车起重机在不同工况下，其《起重性能表》的实际应用案例。

首先，明确几个关键点：

• ZTC700H653 基本参数：这是一款70吨级的汽车吊，主臂最长44米，副臂最长15.5米（组合后最大臂长可达59.5米）。其起重能力高度依赖于工作幅度、臂长 和支腿工况。
• 起重性能表的核心：该表格是一个多维数据表，横轴是工作幅度（米），纵轴是臂长（米），表格内的数据是对应工况下的额定起重量（吨）。通常分为全支腿和半支腿两种主要工况。
• 安全原则：任何吊装作业都必须遵守“安全第一”的原则，性能表上的数据是理想状态下的极限值，实际作业中必须考虑动载荷（如起升、回转、风速引起的晃动）、吊具重量（如吊钩、索具）等因素，并留有足够的安全余量。通常，实际起重量应控制在额定起重量的 75%-90% 以内。

应用案例场景分析

假设我们手头有一份 ZTC700H653 的性能表（数据为模拟，请以官方最新手册为准），我们来看几个典型的应用案例。

案例一：厂房内设备安装（中距离、中重量）

• 场景描述：在一个新建的厂房内，需要将一台重 20吨 的核心设备吊装到混凝土基础上。设备就位点距离吊车停放中心约 12米。厂房高度允许使用主臂，但周围空间有限，需要精确控制回转。
• 应用步骤：
  1. 确定工况：场地平整坚实，采用全支腿工况。
  2. 查询性能表：我们查看《全支腿起重性能表》。
     • 寻找 工作幅度 12米 这一列。
     • 由于设备不重，我们不需要伸出很长的臂。假设性能表显示：
       • 臂长 18.4米时，额定起重量为 28.5吨。
       • 臂长 24.6米时，额定起重量为 23.8吨。
       • 臂长 30.8米时，额定起重量为 19.5吨。
  3. 分析与决策：
     • 如果使用24.6米臂长，额定重量23.8吨 > 20吨，看似可行。但23.8/20 = 1.19，安全余量仅19%，在室内作业风险较高。
     • 更优选择：选择18.4米臂长，额定重量28.5吨。28.5 / 20 = 1.425，安全余量达到42.5%，更为安全稳妥。同时，较短的臂长使得吊臂刚性更好，在室内微动操作时更稳定。
  4. 结论：采用全支腿工况，臂长18.4米，工作幅度12米。实际作业前，必须将吊具（约0.5吨）的重量计算在内，即总吊重为20.5吨，依然远低于28.5吨，方案安全。

案例二：高楼旁钢结构吊装（大臂长、小幅度）

• 场景描述：在市区一栋15层高楼（约45米高）旁边，吊装楼顶的钢结构构件，构件重 4吨。吊车需要尽可能靠近大楼，但受限于人行道和绿化带，最近工作幅度约为 10米。
• 应用步骤：
  1. 确定工况：城市道路，使用全支腿工况，确保绝对安全。
  2. 查询性能表：构件在楼顶，吊臂必须超过楼高。我们需要使用44米主臂或主臂+副臂工况。
     • 查看 44米主臂 工况下，工作幅度10米 的起重能力。假设性能表显示额定起重量为 7.5吨。
     • 如果高度还不够，需要加副臂。查看 主臂44米 + 副臂xx米 的工况，在幅度10米时，起重能力会显著下降，可能只有 5.5吨 左右。
  3. 分析与决策：
     • 使用44米主臂：7.5吨 > 4吨，安全余量充足（87.5%）。但需确认44米
