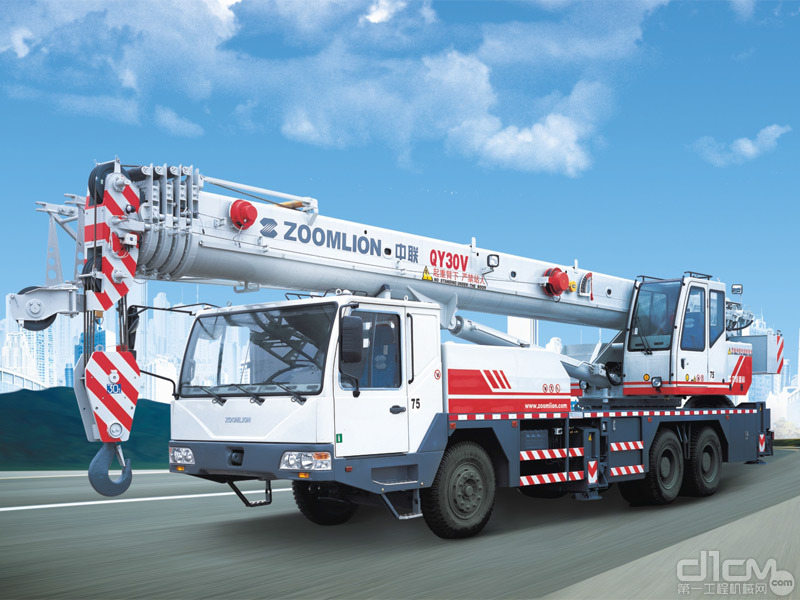

好的，我们来详细解析一下中联重科 QY30V532 汽车起重机（30吨级）的起重性能表在不同实际工况下的应用案例。

首先，需要明确一个核心理念：起重性能表是吊装作业的生命线，其应用的核心在于将现场复杂的工况（如幅度、臂长、支腿状况、回转角度等）与性能表上的数据进行严格比对，确保实际吊重始终在安全范围内。

中联QY30V532的性能表通常会包含以下几个关键部分：

• 不同臂长下的额定起重量： 通常是主臂从10.4米到32米甚至更长（加上副臂）。
• 不同幅度下的起重量： 幅度（工作半径）是决定起重能力的最关键因素。
• 支腿工况： 全伸支腿（最稳定，起重能力最大）和半伸支腿或不伸支腿（起重能力急剧下降）。
• 配重状态： 是否安装全部配重。
• 后方、侧方、360度回转区域的不同性能： 后方区域能力最强，侧方次之，360度回转能力通常基于最不利的侧方工况。

应用案例解析

以下通过三个典型的实际工作场景来说明如何应用性能表。

案例一：厂房内设备安装（精确计算幅度与高度）

• 工况描述： 需要将一台重达10吨的精密机床吊装到厂房内指定的混凝土基础上。厂房内部空间狭窄，基础距离吊车停放位置约12米。厂房净高为9米。
• 应用性能表步骤：
  1. 确定关键参数：
     • 吊重 (Weight)： 10吨。
     • 幅度 (Radius)： 12米（吊车中心到设备基础中心的水平距离）。
     • 起升高度 (Height)： 至少需要9米 + 索具高度（约1米）+ 安全余量 ≈ 11米。
  2. 查阅性能表：
     • 首先，确保吊车处于全伸支腿、全配重的最稳定工况下。
     • 查看性能表中 “主臂工况表”。
     • 找到 “幅度12米” 这一列。
     • 然后沿着这一列向下看，寻找能满足11米起升高度的最小臂长。例如，18.2米臂长在12米幅度下的起升高度远高于11米，可以满足。
     • 关键核对： 在“幅度12米”与“臂长18.2米”的交叉点，查看额定起重量。假设性能表显示为12.5吨。
  3. 安全判定：
     • 实际吊重10吨 < 额定起重量12.5吨。
     • 结论： 该工况安全。但还需注意，吊装过程需缓慢平稳，避免突然回转产生离心力。同时，要确保设备在12米幅度时，吊臂不会碰到厂房结构。

案例二：路边绿化树吊运（侧方作业与风力影响）

• 工况描述： 在城市道路旁，需要将一棵重约8吨、根系带土球的大树从卡车上吊下并移栽到树坑中。由于道路限制，吊车只能单侧支腿全伸，另一侧支腿无法完全展开，且作业区域主要在吊车侧方。
• 应用性能表步骤：
  1. 确定关键参数：
     • 吊重： 8吨。
     • 幅度： 预计7米。
     • 工况： 半支腿工况 + 侧方作业。这是非常危险的工况，必须使用对应的性能表！
  2. 查阅性能表：
     • 绝对不能使用“全支腿”性能表！ 必须切换到“半支腿”或特定支腿模式下的性能表。
     • 在“半支腿侧方作业”性能表中，查找“幅度7米”对应的额定起重量。这个数值会远低于全支腿工况。假设性能表显示为9吨。
     • 额外风险考量： 树木受风面积大，必须考虑风载的影响。安全规程通常要求在有风天气下，实际吊重应低于额定起重量的80%甚至更低。
  3. 安全判定：
     • 理论计算：8吨 < 9吨。
     • 但考虑风载（假设为3-4级风），安全起重量应修正为：9吨 × 80% = 7.2吨。
     • 结论： 实际吊重8吨 > 安全
