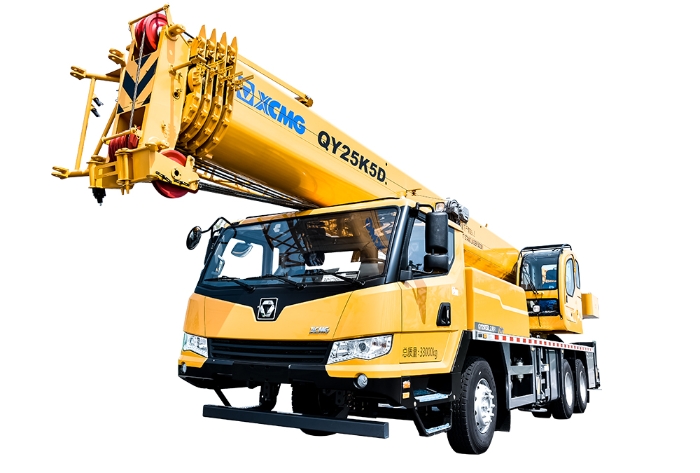

好的，我们来详细解析一下徐工QY25K5D_2这款25吨汽车起重机的起重性能表在不同工况下的具体应用案例。
首先，要理解性能表的应用，必须牢记几个核心原则：
- 工况决定性能表： 吊车不是在任何情况下都能吊起25吨。其起重能力完全取决于工作幅度（吊臂回转中心到吊钩的水平距离）、臂长 和支腿状态。
- 安全第一，性能表是法律： 性能表是经过严格测算和实验得出的，操作中绝对不允许超载。在吊装作业前，司机和信号工必须共同确认性能表。
- 性能表是“三维”的： 你需要同时考虑幅度、臂长，以及是否使用副臂。
徐工QY25K5D_2的工况主要分为两大类：
- 基本臂工况（10.4米）： 主要用于近距离的重物吊装。
- 全伸主臂工况（31.5米或40米）： 主要用于需要较大高度和半径的吊装。
应用案例一：厂房内设备安装（基本臂工况，近距离重载）
- 场景描述： 需要将一个重18吨的大型设备底座安装到厂房内的混凝土基础上。厂房内空间狭窄，设备距离吊车停放位置约5米。
- 工况选择与分析：
- 支腿： 全伸支腿，打好水平，确保吊车处于最稳定的状态。
- 臂长： 使用基本臂（10.4米），因为目标高度不高，且基本臂起重能力最强。
- 查性能表： 查看QY25K5D_2的性能表，在基本臂10.4米工况下，寻找工作幅度5米对应的额定起重量。
- （假设性能表数据）在5米幅度时，额定起重量约为24吨。
- 决策与应用：
- 对比： 设备重量18吨 < 额定起重量24吨。
- 安全裕量： (24 - 18) / 24 ≈ 25%，有充足的安全裕量。
- 结论： 此吊装方案安全可行。操作时需缓慢起钩，平稳移动，避免晃动。
应用案例二：楼板预制件吊装（全伸主臂工况，中远距离中载）
- 场景描述： 在建筑工地，需要将一块重5吨的楼板预制件吊装到离吊车15米远、离地约20米高的楼层上。
- 工况选择与分析：
- 支腿： 全伸支腿。
- 臂长计算： 需要的垂直高度是20米，加上吊索具高度和安全距离，需要臂长至少25米。选择主臂伸至26米左右的工况。
- 查性能表： 查看性能表中臂长26米这一列，寻找工作幅度15米对应的额定起重量。
- （假设性能表数据）在26米臂、15米幅度时，额定起重量约为6.2吨。
- 决策与应用：
- 对比： 楼板重量5吨 < 额定起重量6.2吨。
- 安全裕量： (6.2 - 5) / 6.2 ≈ 19%，在安全范围内，但裕量不大。
- 关键考虑：
- 风载： 高空作业风的影响较大，必须考虑风载对起重能力的折减。
- 动态负荷： 回转和变幅操作会产生动载，不能做急速操作。
- 结论： 方案理论上可行，但必须谨慎操作，密切关注天气状况，确保吊物平稳。
应用案例三：钢结构屋顶吊装（带副臂工况，高且远）
- 场景描述： 需要安装一个体育馆的轻质钢结构屋顶构件，构件重1.5吨，安装点离吊车20米远，高度达到35米。
- 工况选择与分析：
- 臂长判断： 主臂最大长度40米可能仍不够高或幅度受限。此时需要考虑使用副臂。
- 工况配置： 主臂全伸至40米，然后安装副臂（例如7.5米的小副臂），总臂长可达47.5米。
- **查性能表
