好的，我们来详细探讨一下徐工XCA3000全地面起重机在不同典型工况下，其《起重性能表》的具体应用案例。
首先，需要明确一个核心概念：起重性能表是吊装作业的“生命线”和“法律文件”。任何操作都必须严格遵循性能表的规定，严禁超载或超出额定工况。

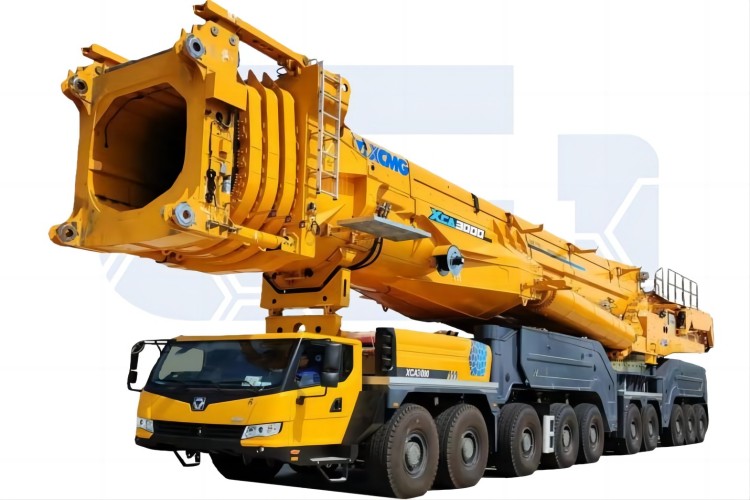

徐工XCA3000是一款1300吨级的超级起重机，其性能表极其复杂，通常以手册或车载电脑系统的形式呈现，包含了海量数据，如：
- 不同臂长组合：主臂、副臂、超起桅杆、变幅副臂等。
- 不同工作幅度（吊臂回转半径）。
- 不同配重配置：车体自带配重、后移配重、超起配重等。
- 不同超起装置状态：超起半径的大小。
- 不同的支腿跨距。
下面，我们通过几个典型的应用案例来模拟如何查询和应用性能表。
案例一：风电吊装 - 最核心的应用场景
工况描述：
- 吊装物：风力发电机组机舱，重量约110吨。
- 吊装高度：轮毂中心高度120米。
- 作业环境：风电场，地面坚实平整。
应用性能表的步骤：
确定工况配置：
- 主臂+副臂：这是风电吊装的典型配置。需要组合足够长的主臂和副臂以达到120米以上的起升高度。
- 超起装置：必须使用。XCA3000通常配备强大的超起系统，以提供巨大的抗倾覆力矩。
- 配重：使用全部或大部分配重（如240吨车体配重 + 超起配重）。
- 支腿：使用最大支腿跨距（如9.6m x 9.6m），以提供最稳定的支撑基础。
查询性能表：
- 在性能表中找到对应的配置章节，例如：“主臂78m + 副臂60m，全配重，超起工作半径16m”。
- 我们的目标是将110吨的机舱吊到120米高。吊高决定了幅度不能太小（幅度越大，吊高相对越低）。我们需要找到一个工作幅度（R），在该幅度下，额定起重量 大于 110吨。
- 在表中查找：在120米吊高附近，对应的幅度可能是R=20米。查看该行数据，额定起重量可能为 125吨。
- 关键核对：125吨 > 110吨（吊物重量），且留有约13.6%的安全余量（（125-110）/110 * 100%），符合安全规范。
结论与操作：
- 方案可行。起重机可以按照“78m主臂 + 60m副臂，全配重，超起16m，幅度20米”的工况进行组装和作业。
- 实际操作中：司机通过车载电脑（LICS）直接输入臂长、幅度、配重等参数，系统会自动计算并显示当前工况下的最大允许起重量，并实时监控，确保安全。
案例二：石化项目大型反应器吊装
工况描述：
- 吊装物：大型加氢反应器，重量280吨，直径较大。
- 吊装高度：只需提升约20米，然后进行平移就位。
- 作业特点：重量极大，但起升高度不高，对起重机的幅度承载能力要求极高。
应用性能表的步骤：
确定工况配置：
- 主臂工况：由于高度要求低，优先考虑使用纯主臂工况，因为主臂工况的起重能力远大于带副臂的工况。
- 超起装置：必须使用，且可能需要调整超起半径以获得最佳性能。
- 配重：使用全部配重。
- 支腿：使用最大支腿跨距。
查询性能表：
- 查找“纯主臂”工况性能表，例如“主臂60米，全配重，超起工作半径12米”。
- 我们的目标是在保证不碰杆的前提下，以尽可能小的幅度吊起280吨的设备。设备直径大，需要预留足够的空间。
- 假设设备就位需要的最小幅度为 R=14米。在性能表中对应R=14米的一栏，额定起重量可能为 300吨。
