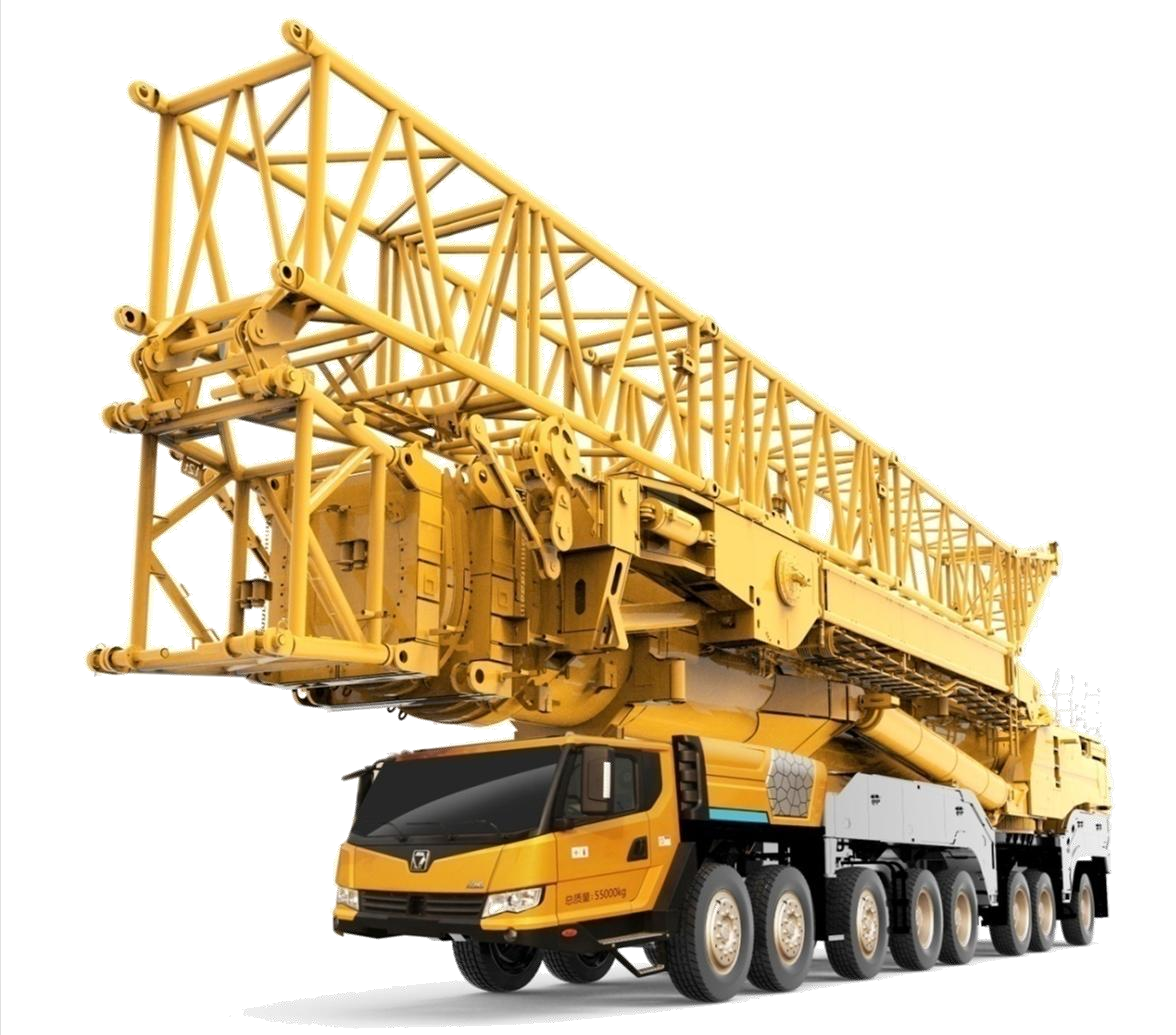

好的，我们来详细解析一下徐工XCA1200-1全地面起重机在不同工况下起重性能表的应用案例。

首先，需要明确一个核心理念：起重性能表是吊装作业的“生命线”和“法律文书”。任何操作都必须严格依据性能表进行，严禁超载或违规操作。

一、 理解徐工XCA1200-1的关键性能参数

在查看性能表前，先了解这台车的基本能力：

• 最大起重量： 1200吨
• 主臂长度： 18.6米 ~ 92米（基本臂）
• 风电臂工况： 最大可达102米 + 12米风电头（可进一步提升高度）
• 塔式工况： 主臂 + 副臂，最大高度可达160米以上
• 支腿跨距： 全伸时通常为9.5米 x 9.5米或更大，这是性能表的基础。

性能表的核心变量是：工作幅度、臂长、配重、支腿模式。

---

二、 应用案例解析

以下是三个典型的工况应用案例，模拟如何查询和使用性能表。

案例一：火电厂大型变压器安装（典型主臂工况）

• 作业目标： 将一台重约180吨的变压器吊装至15米高的基础上。
• 现场条件： 场地宽阔，支腿可以全伸。
• 吊装规划：

  1. 确定关键参数：

     • 吊装重量： 180吨（需包含吊钩、索具重量，假设总计185吨）。
     • 作业半径（幅度）： 由于变压器需要越过障碍物就位，预计工作幅度为14米。
     • 臂长需求： 基础高15米，变压器高度约4米，吊钩滑轮组高度约3米。所需最小臂长 ≈ √(14² + (15+4+3)²) ≈ √(196 + 484) ≈ √680 ≈ 26米。为安全起见，选择30米臂长。
     • 配重配置： XCA1200-1通常携带大配重（如400吨配重）作业。
     • 支腿模式： 全支腿，9.5米 x 9.5米跨距。

  2. 查询性能表（模拟数据，非官方）：

     • 找到对应 “主臂工况，400吨配重，全支腿” 的性能表。
     • 在 “臂长30米” 的这一列，查找 “工作幅度14米” 对应的额定起重量。
     • 查询结果： 假设表格显示在14米幅度、30米臂长下，额定起重量为 220吨。

  3. 安全分析与决策：

     • 对比： 额定起重量（220吨） > 实际吊重（185吨）。
     • 安全余量： (220 - 185) / 220 ≈ 15.9%，符合安全规范（通常要求有余量）。
     • 结论： 该工况下，使用30米主臂，在14米幅度内操作是安全可行的。
     • 注意事项： 需确保地面坚实，支腿下垫好路基板；正式吊装前需进行试吊，检查整车稳定性。

案例二：风力发电机组吊装（典型风电臂工况）

• 作业目标： 安装3.0MW风力发电机组，机舱重量约90吨，轮毂高度100米。
• 现场条件： 山地或平地风场。
• 吊装规划：

  1. 确定关键参数：

     • 吊装重量： 机舱重90吨 + 吊具 ≈ 95吨。
     • 作业半径（幅度）： 风机塔筒有一定直径，吊车需要与塔筒保持安全距离，同时机舱需精准就位。通常幅度控制在16-20米之间。本例取18米。
     • 臂长需求： 轮毂高度100米，机舱高度约4米，吊钩需提升到104米以上。XCA1200-1需要使用102米主臂 + 12米风电头的工况。
     • 配重配置： 超起工况，带超起配重（可能为400吨配重+超起配重）。
     • 支腿模式： 全支腿。

  2. 查询性能表：

     • 找到对应 **
