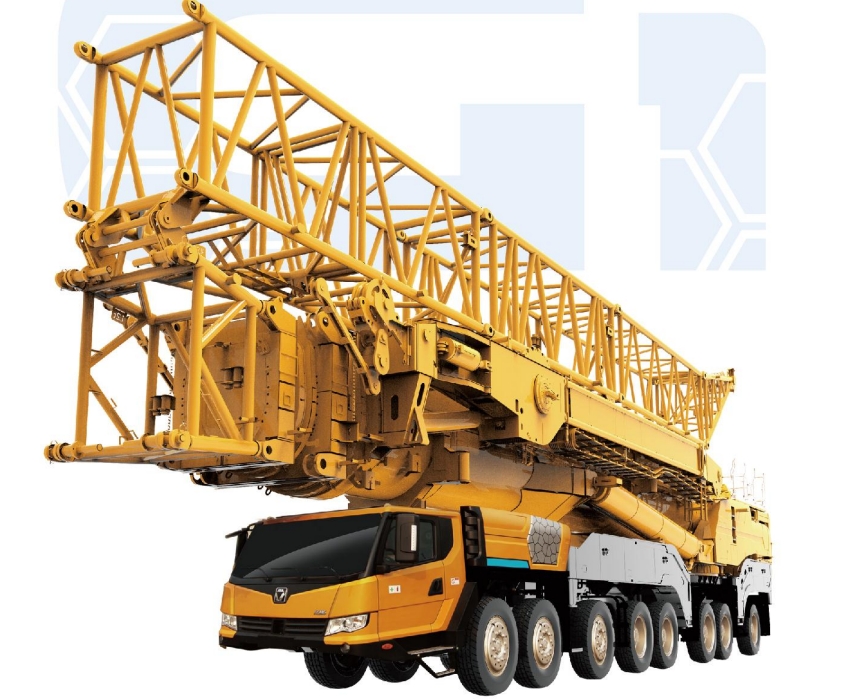

好的，我们来详细解析一下徐工XCA1200全地面起重机在不同工况下，其起重性能表的实际应用案例。
首先，需要明确一个核心概念：起重性能表是起重机安全作业的生命线，它不是一成不变的，而是随工况（主要是主臂长度、幅度、配重和支腿模式）动态变化的。
徐工XCA1200作为一款1200吨级的旗舰产品，其性能表非常复杂，通常以手册或车载电脑（ICCS智能控制系统）的形式呈现。应用性能表的过程，本质上是根据吊装任务，寻找并确认安全可行的工作参数的过程。
应用案例一：风电吊装（最典型的工况）
场景描述： 在某风电场，需要安装一台风力发电机组。塔筒高度约100米，机舱重量约95吨，需要在空旷但有风的环境下作业。
应用性能表的步骤：
确定工况配置：
- 主臂工况： 由于塔筒高度100米，加上吊具和安全高度，需要主臂长度至少110米。XCA1200标配最大主臂可达102米，但可以通过增加风电臂头（俗称“塔式工况”或“wind boom”）来延伸。我们选择 “主臂+风电臂头” 工况，臂长组合达到120米。
- 配重： 为了获得最大起重能力，使用全配重（通常为400吨以上）。
- 支腿： 使用全伸支腿，提供最稳定的支撑基础。
- 超起装置： 必须使用超起装置（可能带超起配重），以大幅提升大臂长、大幅度下的起重性能和控制稳定性。
查询性能表：
- 在性能表中找到对应 “主臂120米 + 超起” 的工况页。
- 关键参数： 机舱重量95吨，吊装时需要将机舱从地面吊至100米高空。这个过程中，起重幅度（吊钩中心到回转中心的水平距离）是关键。由于塔筒顶部有作业空间，幅度可以控制得较小，假设计划幅度为 20米。
- 查表： 在“臂长120米”一列，找到“幅度20米”对应的行，查看额定起重量。假设查表结果为 105吨。
安全校核与决策：
- 比较： 吊物重量95吨 < 额定起重量105吨。理论上是可行的。
- 考虑安全余量： 105 - 95 = 10吨。这10吨的余量需要扣除吊钩、吊具（约3-5吨）的重量，以及为风载、动态载荷留出的安全余量。经过计算，剩余安全余量仍然充足。
- 最终确认： 操作手和吊装指挥确认，在臂长120米，幅度20米，全配重，全支腿，超起工况下，可以安全完成95吨机舱的吊装。同时，性能表还会注明此时的最大起升高度是否满足要求。
应用案例二：化工厂设备检修（场地受限工况）
场景描述： 在已投产的化工厂区内，需要更换一个重量为80吨的反应器。作业空间狭窄，周围有管道和建筑物，吊车无法全方位展开支腿。
应用性能表的步骤：
确定工况配置（与案例一完全不同）：
- 支腿模式： 由于场地限制，无法全伸支腿。只能使用半伸支腿或特定的受限支腿模式。这会显著降低起重能力。
- 配重： 场地可能也限制了配重的放置，可能无法使用全配重，只能使用部分配重。
- 主臂工况： 设备不高，但需要一定幅度来跨越障碍物。可能使用较短的主臂（如40-50米），但需要较大的工作幅度。
查询性能表（关键在找对工况页）：
- 必须找到性能表中对应 “半支腿、部分配重” 的专门表格。绝对不能用“全支腿、全配重”的性能表来指导此作业，否则极其危险！
- 关键参数： 设备重量80吨。由于场地限制，吊车停放位置固定，计算得出最小作业幅度为 16米。
- 查表： 在“半支腿、部分配重（假设200吨配重）”工况页，臂长选择50米，找到幅度16米对应的额定
